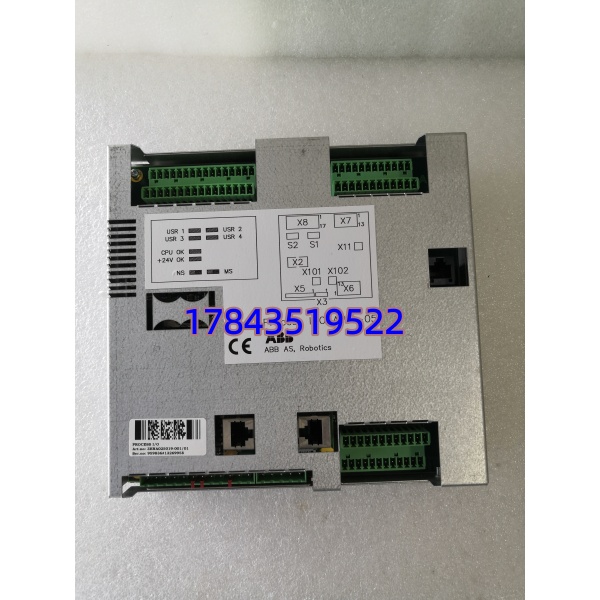

ABB 3HNA025019-001 是 ABB IRC5 机器人控制系统专用的16 通道数字量输入模块（APIP-05），作为控制器与外部传感器、执行器的信号接口，负责采集现场交直流电压信号并进行光电隔离转换，实现工业环境下的可靠信号传输。模块采用独立通道设计，每路均集成限流、EMC 防护、状态指示灯及光电隔离单元，可有效抵御现场电磁干扰，防止高压冲击损坏控制器 IO 端口。适配 ABB 主流工业机器人（如 IRB 660/1600/2600 等），广泛应用于焊接、搬运、码垛等自动化工作站，是机器人 IO 扩展与信号采集的核心备件。
ABB 3HNA025019-001
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 零件编号 | 3HNA025019-001（APIP-05） |
| 通道数量 | 16 路独立数字量输入 |
| AC 输入电压 | 77–130V AC（120V AC 时电流 8.5mA） |
| DC 输入电压 | 75–130V DC（120V DC 时电流 2.4mA） |
| 隔离方式 | 光电隔离（每通道独立隔离） |
| 工作温度 | -10℃ ~ +55℃ |
| 通信总线 | 适配 ModuleBus，兼容 IRC5 控制器 |
| 防护等级 | IP20（工业标准防护） |
| 状态指示 | 每通道独立 LED 状态指示灯 |
ABB 3HNA025019-001
安装与配置指南
阶段一：准备工作（10 分钟）
⚠️ 安全规范：
- 机器人切换至手动模式，切断 IRC5 控制器总电源
- 释放电容残余电压，执行断电上锁流程
- 准备防静电手环、内六角工具、螺丝刀
工具准备：
- 防静电手环、十字 / 一字螺丝刀
- 扎带、标签纸（标记接线端口）
- 手机拍照记录原有模块接线与卡槽位置
阶段二：旧模块拆卸（15 分钟）
- 打开 IRC5 控制器柜门，找到 IO 模块安装槽位
- 逐一断开模块两端接线端子，按标签分类整理线缆
- 松开模块固定螺丝，沿导轨平稳抽出旧模块
- 清理槽位灰尘，检查导轨与连接器无损坏
阶段三：新模块安装（15 分钟）
- 开箱检查 3HNA025019-001 外观、接口无破损
- 沿导轨将模块推入槽位，对齐连接器后锁紧固定螺丝
- 按原标签对应端口恢复接线，确保端子压接牢固
- 整理线缆，用扎带固定，避免遮挡散热口
阶段四：系统配置与上电测试（20 分钟）
- 闭合控制器电源，启动 RobotWare 系统
- 进入 IO 配置界面，系统自动识别 APIP-05 模块
- 配置通道参数（交直流类型、电压范围），下载参数
- 逐一测试 16 通道输入信号，对应 LED 指示灯状态正常
- 空载运行 30 分钟，无报错、模块无异常发热即为合格
常见问题解答（FAQ）
Q1：3HNA025019-001 适配哪些机器人系统？
A：专属适配 ABB IRC5 系列控制器，兼容 IRB 1600/2600/4600/660 等主流机型，不可用于老款 S4C 或新款 OmniCore 系统。
Q2：模块通道故障时能否单独更换？
A：可以。每通道独立设计，单通道损坏不影响其他通道使用，更换时直接原位替换模块即可，无需修改程序。
Q3：为何模块指示灯不亮？
A：排查 3 点：① 输入电压是否在 75–130V 交直流范围内；② 接线端子是否松动、接触不良；③ 模块供电是否正常（控制器 24V DC 输出）。
Q4：该型号是否停产，交期多久？
A：属于 IRC5 系统在产主流 IO 模块，原厂订货交期 4–6 周；我方常备全新原装现货，支持紧急替换。
Q5：产品质保与售后政策？
A：提供12 个月质保，非人为损坏（如过压、进水、碾压）可享受免费换新或技术支持，快速解决 IO 信号异常问题。
