ABB 3HNA023093-001（PDB-02）是 IRC5P 喷涂机器人控制柜专用电源分配单元，负责将三相交流电转换为稳定的 24VDC，为伺服驱动、控制器、IO 模块及风扇等集中供电ABB Group。该模块集成 EMI 滤波、浪涌抑制、过流 / 过压 / 过热保护电路，具备上电时序控制与故障诊断功能，可在电网波动或负载异常时快速切断输出，保护后端精密部件。PDB-02 是喷涂机器人系统的核心供电中枢，长期稳定运行直接影响机器人定位精度与连续生产能力，是维保常备关键备件。

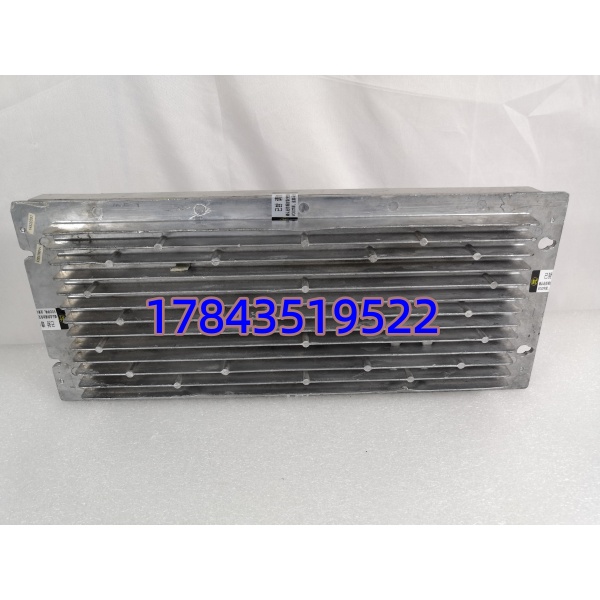

ABB 3HNA023093-001
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 完整型号 | 3HNA023093-001（PDB-02）ABB Group |
| 输入电压 | 3×400VAC（380–480VAC），50/60Hz |
| 输出电压 | 24VDC ±1%，最大 40A |
| 额定功率 | 700VA / 960W |
| 保护机制 | 过流、过压、欠压、过热、短路、浪涌保护 |
| 效率 | >90%（满载） |
| 工作环境 | 0℃～+55℃，相对湿度 5%–95%（无凝露） |
| 尺寸（长 × 宽 × 高） | 435 × 181 × 120 mm |
| 重量 | 5.9 kg |
| 兼容控制器 | IRC5P 喷涂控制柜（DSQC 系列）ABB Group |
| 替代型号 | 3HNA031006-001（PDB-03，完全兼容）ABB Group |
ABB 3HNA023093-001
安装与更换指南
阶段一：安全准备（10 分钟）
- 机器人切换至安全停机，切断控制柜总电源并挂牌警示
- 等待高压电容放电（至少 5 分钟），确认无残留电压
- 佩戴防静电手环，使用绝缘工具，拍照记录原有接线
阶段二：拆卸旧模块（15 分钟）
- 依次断开三相输入、24V 输出、地线及控制信号插头
- 松开固定螺丝，解除导轨卡扣，平稳抽出 PDB-02
- 清理安装槽灰尘，检查柜体接地是否良好
阶段三：安装新模块（20 分钟）
- 核对型号：3HNA023093-001（PDB-02）
- 推入导轨并锁紧螺丝，确保接地可靠
- 按照片复原所有接线，确认端子紧固、无虚接
- 检查散热风扇转动灵活，风道无堵塞
阶段四：上电测试（15 分钟）
- 通电前复查：接线正确、无短路、无异物遗留
- 缓慢上电，观察模块指示灯（电源 / 故障）状态
- 系统自检，确认 24V 输出正常、无硬件报警
- 空载运行 30 分钟，监测温度与电压稳定性
常见问题解答（FAQ）
Q1：PDB-02 损坏会出现哪些故障现象？A：常见表现为：控制柜无法上电、24V 电压偏低 / 波动、伺服驱动报警、系统随机重启、风扇不转、模块故障灯闪烁等，多由电网浪涌、负载短路或老化导致。
Q2：可以用 PDB-03（3HNA031006-001）直接替换吗？A：可以直接原位替换，完全兼容。若机器人带 AEP 附加能源包（选项 F1210），替换时需同步订购适配线缆 3HNA031801-001ABB Group。
Q3：是否为全新原装，质保多久？A：全新原装正品，带出厂批次编码与合格证，提供 12 个月质保，非人为故障可免费售后。
Q4：更换后需要做参数配置吗？A：免参数配置，同型号直插即用。更换后只需做系统自检与电压校准，无需修改机器人程序。
Q5：适合哪些应用场景？A：专为 ABB IRC5P 喷涂机器人设计，广泛用于汽车涂装、3C 喷涂、钣金喷漆等工业自动化场景。
