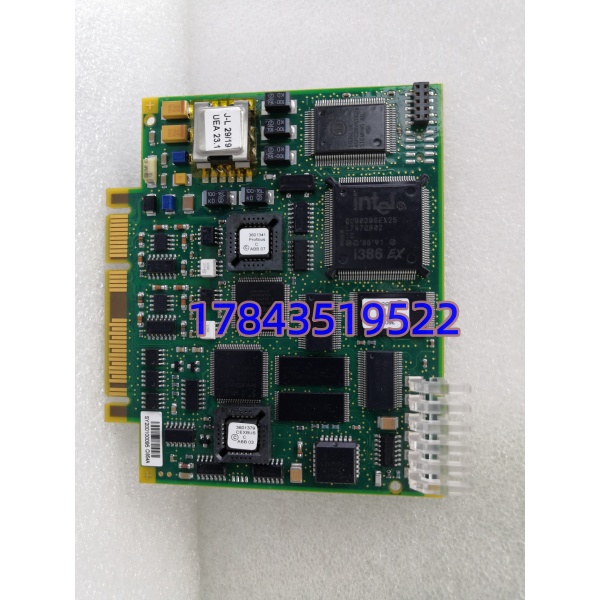

ABB 3BSE030220R1 CI854AK01 | PROFIBUS‑DP/V1 通信接口模块

原价为：¥9,878.00。当前价格为：¥6,786.00。

  • 型号: 3BSE030220R1 (CI854AK01)ABB Group
  • 品牌: ABB (瑞士)
  • 系列: System 800xA / S800 I/O 通信扩展系列
  • 核心功能: S800 I/O 总线转 PROFIBUS‑DP/V1 接口通讯模块
  • 产品类型: 通信接口模块 (Communication Interface Module)ABB Group
  • 关键规格: 24V DC 供电 | 最高 12Mbps | 最多 31 个从站
我要购买
分类：

描述

产品深度介绍

ABB 3BSE030220R1 (CI854AK01) 是 ABB System 800xA 系统配套的 PROFIBUS‑DP/V1 通信接口模块，用于将 S800 I/O 系统的 Modulebus 总线接入 PROFIBUS‑DP 网络，实现与 PLC、DCS 等主站的数据交互。

模块含 CI854 通讯卡与 TP854 底座，支持 PROFIBUS‑DP/V1 协议，波特率自适应 9.6kbps~12Mbps，单通道设计，可管理最多 31 个 PROFIBUS 从站。工业级宽温设计 (-25℃~+55℃)，IP20 防护，适配控制柜 DIN 导轨安装，广泛应用于电力、冶金、化工等流程工业的设备联网与数据采集场景。

ABB 3BSE030220R1 CI854AK01

ABB 3BSE030220R1 CI854AK01

关键技术规格

参数项 技术指标
完整型号 3BSE030220R1 (CI854AK01)ABB Group
配套底座 TP854 (随货附带)ABB Group
通信协议 PROFIBUS‑DP/V1
通信速率 9.6 kbit/s ~ 12 Mbit/s (自适应)
从站容量 最多 31 个 PROFIBUS 从站
总线接口 Modulebus (S800 I/O 专用)
PROFIBUS 接口 9 针 Sub‑D 连接器
供电电压 24V DC (±10%)
功耗 典型 2.5 W
工作温度 -25℃ ~ +55℃
尺寸 (深 × 高 × 宽) 127.5 mm × 185 mm × 59 mm
重量 约 0.59 kg
防护等级 IP20 (柜体内部使用)
ABB 3BSE030220R1 CI854AK01

ABB 3BSE030220R1 CI854AK01

安装与接线指南

阶段一：准备工作 (10 分钟)

⚠️ 安全第一

  1. 规划停机窗口，报备运维并办理作业许可
  2. 断开 S800 I/O 机架与控制器电源，含 UPS
  3. 等待 5 分钟，确保电容完全放电
  4. 作业区铺防静电垫，佩戴防静电手环

工具准备：

  • 防静电手环 + 防静电垫
  • PH1 十字螺丝刀
  • Fluke 115 万用表
  • 标签纸、记号笔、手机（拍照存档）

备份工作：

  • 导出 800xA 系统硬件配置与网络参数
  • 拍照记录旧模块接线、Sub‑D 引脚定义、DIP 开关位置

阶段二：拆卸旧模块 (12 分钟)

  1. 打开控制柜，露出 S800 I/O 扩展卡槽位
  2. 标记并断开 24V 电源线、Modulebus 排线、PROFIBUS Sub‑D 线
  3. 松开模块上下固定螺丝，水平抽出旧 CI854AK01
  4. 清理卡槽灰尘，检查背板 Modulebus 连接器针脚无弯曲、氧化
  5. 留存旧模块标签与配置照片，便于复刻

阶段三：安装新模块 (15 分钟)

  1. 全程防静电操作，取出新模块核对型号：3BSE030220R1 / CI854AK01
  2. 对照照片，设置模块 DIP 开关（站地址、波特率、终端电阻）
  3. 对准背板 Modulebus 接口水平推入，拧紧上下固定螺丝
  4. 按标记恢复接线：24V 电源、Modulebus 排线、PROFIBUS Sub‑D 线
  5. 终端电阻设置：总线末端模块拨至 ON，中间节点拨至 OFF

自检清单：

  • 型号核对无误
  • DIP 开关配置正确（站地址、波特率）
  • 所有接线牢固，无松动
  • 模块固定螺丝拧紧，无倾斜
  • 柜内无遗留工具杂物
ABB 3BSE030220R1 CI854AK01

ABB 3BSE030220R1 CI854AK01

常见问题解答 (FAQ)

Q1: 3BSE030220R1 (CI854AK01) 的核心用途是什么？

A: 它是 S800 I/O 系统与 PROFIBUS‑DP 网络的协议转换网关，把 的 Modulebus 数据转为 PROFIBUS‑DP/V1 协议，让 800xA 系统能与西门子 PLC、第三方 DCS 等 PROFIBUS 主站通讯，实现远程 I/O 控制与数据采集。

Q2: 模块支持热插拔吗？更换需要停机吗？

A: 不支持热插拔。属于 I/O 机架核心通讯模块，更换必须整机断电，防止背板总线短路或模块烧毁。建议在计划停机窗口操作，更换后需重新下载硬件配置并测试通讯。

Q3: CI854AK01 和 CI854BK01 有什么区别？可以直接替换吗？

A: ，适用于 2017 年前出厂的旧系统；CI854BK01 (3BSE069449R1) 是新款（RoHS 合规），用于新系统ABB Group。

  • 硬件兼容：安装尺寸、接口完全一致，可直接替换
  • 软件适配：旧系统升级需确认 800xA 软件版本≥V5.1，重新编译配置
