描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 输出通道 | 8 路模拟量输出 |
| 输出信号类型 | 4-20mA、0-10VDC 可选 |
| 通道隔离 | 单通道相互隔离，隔离电压 500VAC |
| 精度 | 满量程误差 ≤ ±0.1% |
| 负载能力 | 电流输出最大负载 750Ω |
| 工作电压 | 24 VDC（19.2 ~ 30 VDC） |
| 典型功耗 | 约 3.5 W |
| 工作温度 | -20 °C ~ +70 °C |
| 存储温度 | -40 °C ~ +85 °C |
| 认证 | CE、UL、CSA |
| 防护等级 | IP20 |
| 适配系统 | AC800M、Freelance 控制系统 |
产品深度介绍

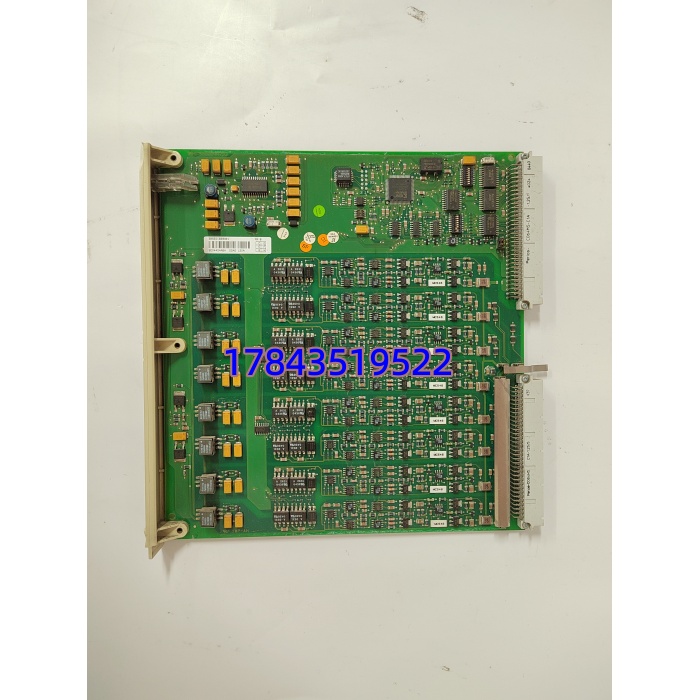

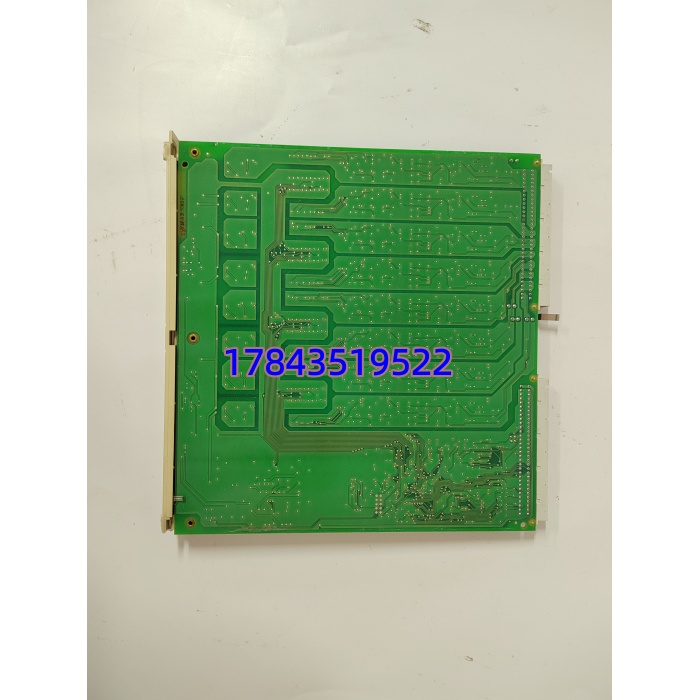

DSAO120A（3BSE018293R1）是 ABB S800 I/O 系列标准模拟量输出模块，配套 AC800M、Freelance 主流控制系统使用。模块可输出工业通用电流、电压信号，对现场调节阀、变频装置、定位器等设备进行连续调节。
单通道独立隔离设计，能阻断不同回路之间的干扰。模块自带通道诊断功能，可识别断线、过载等异常状态，配合面板指示灯快速定位问题。结构贴合 S800 标准机架，支持热插拔，维护时无需整站断电。
应用场景与行业案例
流程生产里，模拟信号波动、回路串扰是常见问题。普通输出模块无隔离设计，容易出现调节失灵，直接影响工艺参数稳定。
典型应用场景：
- 石油化工 – 反应装置调节回路控制进料阀、温度调节阀开度，稳定釜内工艺参数，隔离设计避免多回路互相干扰。
- 电力行业 – 锅炉系统控制调节给水阀、燃气调节阀，配合主控系统完成负荷调整，保障机组平稳运行。
- 水处理行业 – 加药、流量控制驱动加药泵、管道调节阀，精准把控药剂投加量与介质流量，满足水质标准。
- 水泥冶金 – 窑炉工况调节适配高温多粉尘机柜环境，长期稳定输出信号，控制风机、挡板执行机构。
案例：某炼化厂区精馏装置，旧模拟输出模块频繁出现信号漂移，导致液位、温度反复波动，产品合格率下降。更换 DSAO120A 后，独立隔离结构消除回路串扰，信号精度保持稳定。连续运行一年多，工艺参数波动范围大幅缩小，现场调试与故障排查工作量明显减少。
核心卖点与差异化
- 8 路高密度通道，单模块覆盖多路调节点位，节省机柜安装空间。
- 单通道电气隔离，有效抑制现场电磁串扰，信号输出稳定。
- 输出精度≤±0.1%，满足精细化工、电力等高精度工艺调节需求。
- 支持热插拔，在线更换模块不影响其余回路正常运行。
- 丰富通道诊断功能，断线、过载故障自动上报，缩短排查时间。
- 适配多款 ABB 主流控制系统，通用度高，备品选型简单。
