描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|

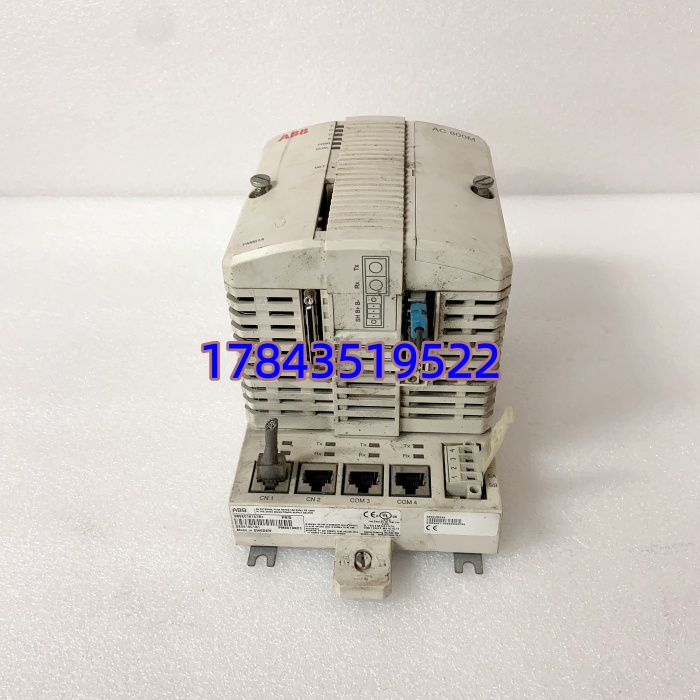

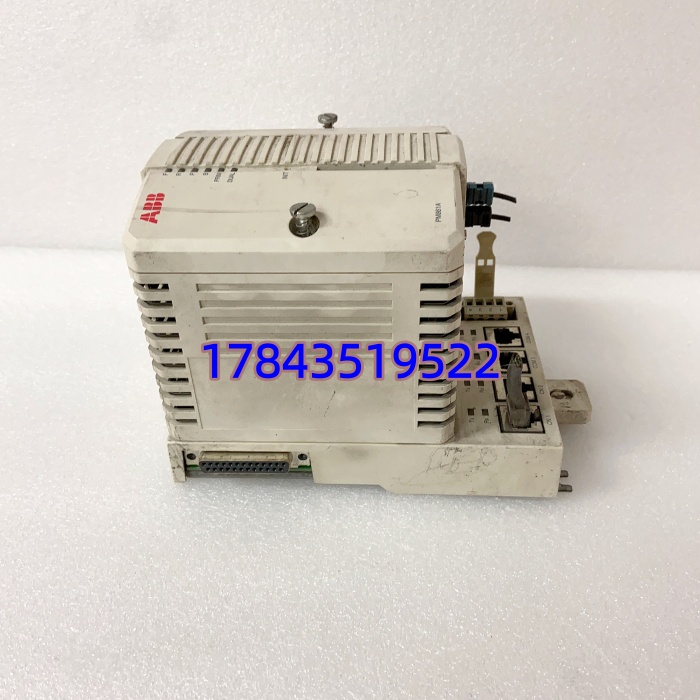

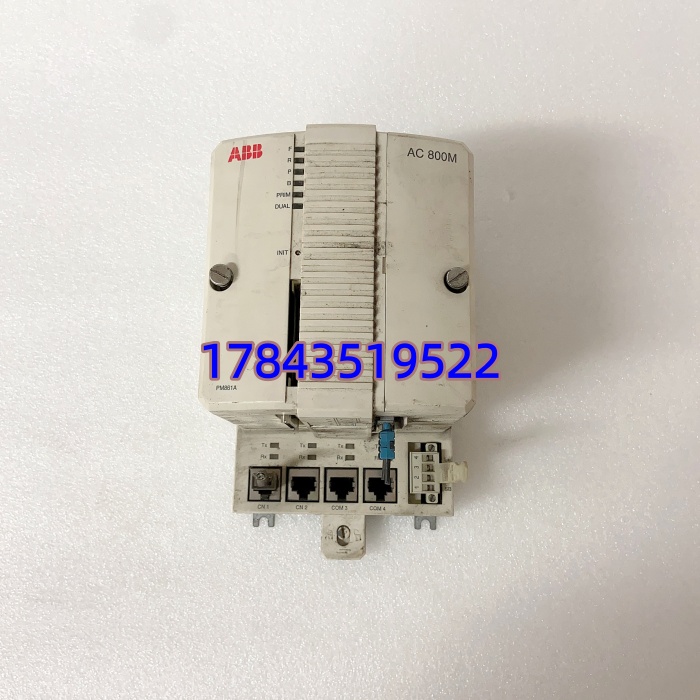

| 完整型号 | 3BSE018157R1（PM861AK01） |
| 产品类型 | 处理器单元 / CPU 控制器模块 |
| 品牌 / 制造商 | ABB |
| 处理器 | PowerPC MPC860，800MHz 双核 |
| 内存 | 2GB RAM / 4GB Flash |
| 通讯接口 | 2×RJ45 以太网（CN1/CN2）、2× 串口（COM3/COM4） |
| 支持协议 | Modbus TCP/IP、Profibus、OPC、CEX-bus |
| 冗余功能 | 支持 1+1 热备，切换时间≤10ms |
| 工作电压 | 24V DC（±10%） |
| 功耗 | 典型 6W，最大 10.3W |
| 工作温度 | -20°C ~ +60°C |
| 尺寸 (mm) | 135 × 196 × 119 |
| 重量 | 约 1.2kg |
| 质保期 | 12 个月 |
产品深度介绍
ABB 3BSE018157R1（PM861AK01）是AC800M DCS 系统核心 CPU 模块，采用 PowerPC 架构双核处理器，具备高速逻辑运算与复杂控制算法处理能力，支持1+1 热备冗余，保障关键过程控制零停机。模块集成双以太网与双串口，无缝适配 ABB 800xA 平台及 S800 I/O，广泛用于电力、冶金、化工等中大型过程工业。
应用场景与行业案例
典型应用场景
- 电力行业 – 电厂 DCS 主控：锅炉、汽机、辅机系统闭环控制与数据采集，冗余架构保障供电连续性。
- 冶金行业 – 轧机 / 连铸主控：高温粉尘环境下设备联动、张力 / 速度闭环控制，响应快、抗干扰强。
- 化工行业 – 反应釜 / 精馏塔控制：复杂回路调节、联锁保护与顺序控制，保障工艺安全稳定。
- 造纸行业 – 生产线总控：传动、张力、烘干等多环节协同控制，提升成纸质量与产能。
真实案例
案例：某 300MW 电厂 DCS 系统升级原系统采用老旧 CPU，运算慢、冗余切换不稳、故障率高。升级采用 ABB 3BSE018157R1（PM861AK01），1+1 冗余配置，直接替换旧卡件，无需改动背板与接线。升级后，系统响应速度提升 50%，冗余切换≤8ms，故障率降低 70%，年维护成本减少超 20 万元。
核心卖点与差异化
- 原生 AC800M 兼容：无缝接入 ABB 800xA，支持 Control Builder M 编程，无需网关。
- 高性能双核处理：800MHz PowerPC，2GB/4GB 存储，复杂算法实时处理。
- 硬冗余高可用：1+1 热备，切换≤10ms，支持 CPU / 网络 / I/O 全冗余。
- 多协议通讯：双以太网 + 双串口，兼容 Modbus/Profibus/OPC，适配多品牌设备。
- 工业级宽温设计：-20°C~+60°C，IP20 防护，适配恶劣工况。
- 品质保障：全新原装，全功能测试，提供一年质保及溯源文件。
