描述
产品深度介绍
ABB 3BSE003816R1（型号 SC520）是 ABB Advant OCS/MB300/800xA 系列 DCS 系统的核心子模块载体，集成独立本地 CPU，专为流程工业分布式控制设计。
该模块作为系统扩展基座，可搭载各类 I/O 子模块，提供额外数据处理与逻辑运算能力，减轻主控制器负载。支持热插拔与模块化扩展，兼容 Modbus、以太网、Profibus 等协议，广泛应用于电力、石化、水处理等需高可靠性控制的场景。

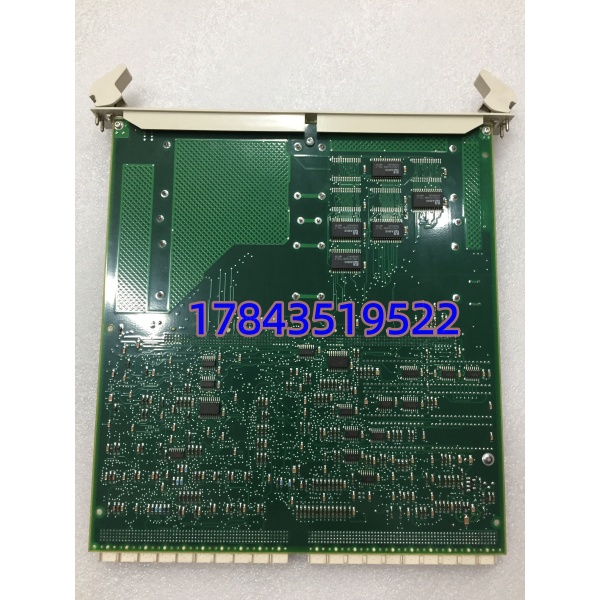

ABB 3BSE003816R1
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | 3BSE003816R1 (SC520) |
| 供电电压 | 24V DC |
| 功耗 | <5 W |
| 处理器 | 集成本地 CPU |
| 工作温度 | -20°C ~ +60°C |
| 防护等级 | IP20 |
| 通讯接口 | 以太网、TCP/IP、RS485 |
| 支持协议 | Modbus、Profibus DP、Advant 总线 |
| 尺寸 (宽 × 高 × 深) | 约 140×122×30 mm |
| 重量 | 约 0.2 kg |
| 安装方式 | DIN 导轨 / 机架安装 |
| 特性 | 支持热插拔、冗余配置 |
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一:
- 通知生产部门停机计划
- 断开控制系统电源（含 UPS）
- 等待 5 分钟，确保电容放电
工具准备:
- 防静电手环、十字螺丝刀 (PH1)、万用表
- 标签纸、记号笔、手机（拍照记录配置）
备份工作:
- 导出当前程序至 U 盘 + 云端
- 拍照记录接线端子、模块配置
阶段二：拆卸旧模块（15 分钟）
- 断开 24V DC 电源与通讯总线接线，逐端标记标签
- 松开模块固定卡扣，垂直拔出模块
- 检查背板连接器针脚，无弯曲、无氧化

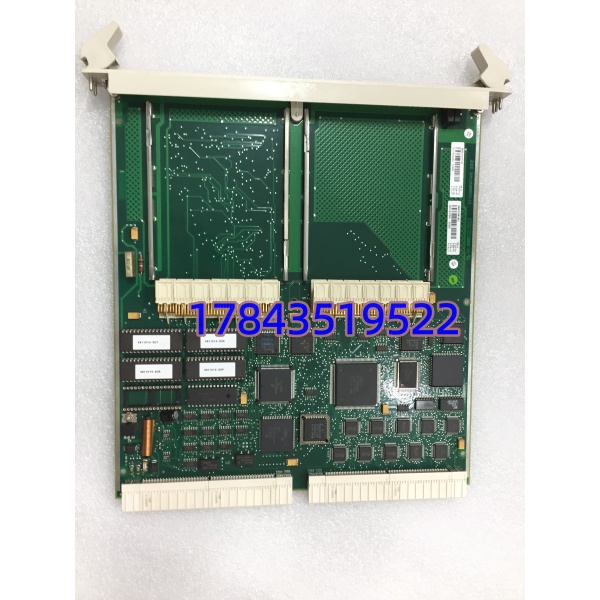

ABB 3BSE003816R1
常见问题解答 (FAQ)
Q1: 这个模块支持热插拔吗？A: 支持。SC520 设计为热插拔模块，可在系统运行时更换，不影响其他模块工作。但插拔时需佩戴防静电手环，避免静电损坏背板连接器。
Q2: SC520 和普通 I/O 模块有什么区别？A: 核心区别在于集成本地 CPU：
- SC520：带 CPU，可独立处理逻辑、扩展 I/O、分担主控制器任务
- 普通 I/O 模块：无 CPU，仅负责信号采集 / 输出，依赖主控制器SC520 适合需分布式处理、高扩展需求的复杂系统。
Q3: 适配哪些 ABB 系统？A: 主要适配：
- Advant OCS（开放控制系统）
- MB300/MB300E 分布式 DCS
- 800xA 扩展自动化系统替换前需确认系统版本兼容性，必要时升级固件。
Q4: 质保期多久？售后如何处理？A: 全新原装提供 12 个月质保（自发货日起）。质保范围为非人为损坏的硬件故障与出厂功能缺陷；人为损坏（静电击穿、进水、摔落）、超规格使用不在质保内。售后流程：联系我们描述故障（附照片 / 视频）→远程协助诊断→确认故障后按质保政策处理。
Q5: 适合哪些场景使用？A: 适用于需分布式控制与高可靠性的工业场景：
- 电力行业：火电、水电 DCS 系统扩展
- 石化行业：流程控制、数据采集与逻辑运算
- 水处理：分布式 I/O 控制、冗余系统构建
- 制造业：生产线自动化、设备联动控制具备集成 CPU 与热插拔特性，适合长期连续运行、需灵活扩展的系统。
