ABB 3BHE039203R0101 GVC736CE101 | IGCT 门极驱动板 PCS6000 中压变频备件现货

描述

关键技术规格

产品深度介绍

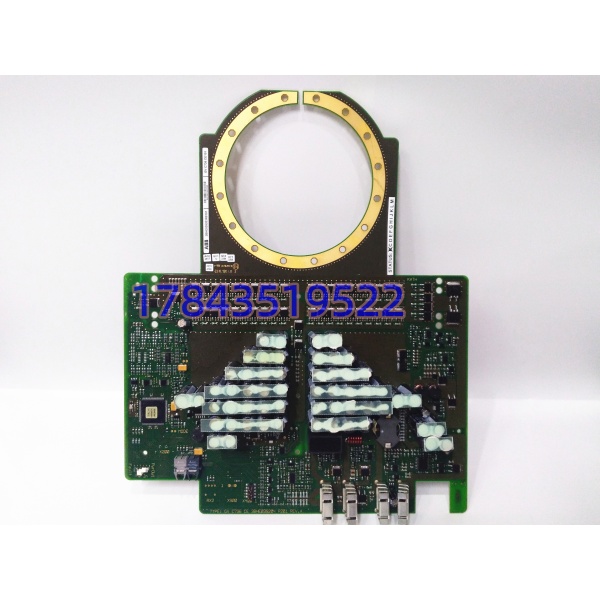

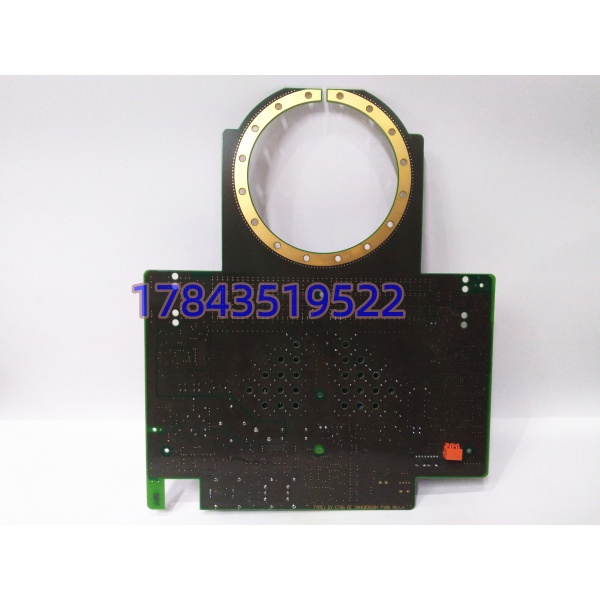

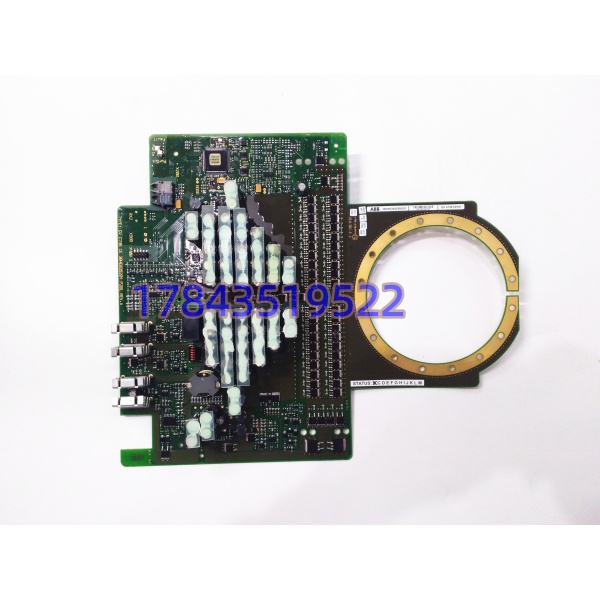

3BHE039203R0101 GVC736CE101 是 PCS6000 中压变频器内部 IGCT 专用驱动板，是主控系统与 IGCT 功率器件之间的核心信号中转单元。板卡接收上层控制光纤指令，生成高精度门极触发信号，同时持续采集 IGCT 运行状态，一旦检测到异常立刻执行快速封锁，避免功率器件击穿。 3BHE036204P201、3BHE039204P106 属于同一功率单元配套辅助板件，常与 GVC736CE101 协同工作，负责信号调理、采样回路拓展。整套板组共同保障功率单元可靠换流，广泛用于大功率风机、提升机传动。

应用场景与行业案例

长期维护中压变频的工程师都清楚，PCS6000 功率单元驱动板故障，会直接导致单元旁路、整机降负荷甚至停机。很多工厂只储备 IGCT 功率模块，忽视驱动板备件，原厂货期普遍长达 3 个月以上。

典型应用场景：

1. 火力发电厂 – 锅炉引风机、一次风机中压变频 机组连续运行工况，驱动板异常会造成风机跳闸，影响炉膛稳定。
2. 矿山行业 – 主井、副井提升机传动 提升设备对传动可靠性要求极高，非计划停机直接造成井下人员运输中断。
3. 水泥建材 – 大型窑炉主传动、原料磨驱动 重载持续运行，现场粉尘大、电磁干扰强。
4. 冶金行业 – 轧机主传动、除尘风机大功率变频

案例：北方某电厂引风机抢修 去年迎峰度夏期间，一台 PCS6000 变频器报功率单元光纤通讯故障，多次重启无法复位。拆解检查确认 GVC736CE101 驱动板光纤接收回路老化。原厂调货周期 12 周，迎峰期间不允许风机长期单台运行。 采购现货驱动板，配合原有 3BHE036204P201、3BHE039204P106 附属板一同上机，利用夜间负荷低谷完成更换调试，变频器全天稳定运行。后续电厂采购两套整套驱动板组作为常备应急备件。

技术避坑指南

❗更换 GVC736CE101 高频风险提醒

1. 版本匹配不可忽略 不同硬件修订版本驱动板底层时序存在差异。替换前完整拍摄旧板标签，新旧版本混用容易出现光纤通讯间歇丢包、随机单元故障。
2. 配套板件成套核查 3BHE036204P201、3BHE039204P106 与 GVC736CE101 属于同一功率单元组件，单独更换驱动板后仍报警时，需要同步排查两块辅助板状态。
3. 光纤端面防护 光纤接头端面极易沾染粉尘、油污，安装前清洁端面；端面污染会造成信号衰减，出现无规律通讯故障。
4. 高压区域静电管控 高压功率单元内部静电风险极高，拆装必须佩戴防静电手环。驱动板光耦、高速芯片静电受损后，初期仅间歇性报错，很难定位。
5. 严禁带电插拔光纤 变频器未完全断电、电容未充分放电时插拔光纤，极易造成驱动板接收回路烧毁。停机后至少等待 30 分钟再开展检修。
