描述
产品深度介绍
ABB 3BHB014827R0001 是一款由 ABB 贴牌、LEM 原厂生产的闭环霍尔效应电流传感器，型号对应 LEM LT2005-S/SP19。专为工业电力电子场景设计，用于 DC/AC/ 脉冲电流的高精度测量，实现一次侧（强电）与二次侧（弱电）的电气隔离。
该传感器具备0.1% 线性误差、<1μs 响应时间及100kHz 频带宽度，可在 – 25°C 至 + 70°C 环境稳定工作LEM。广泛应用于变频驱动、UPS、可再生能源变流器及冶金轨道交通等大功率设备的电流监测与保护LEM。

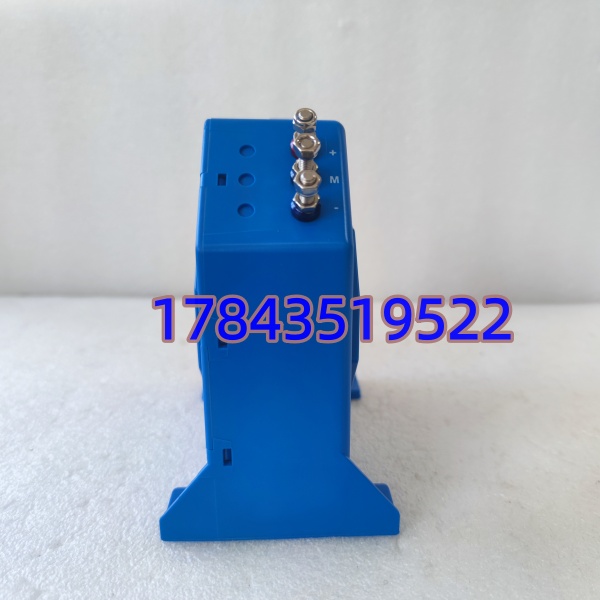

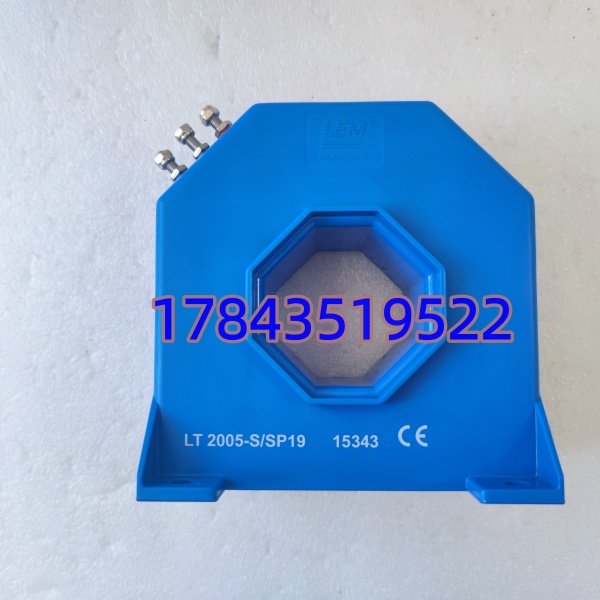

ABB 3BHB014827R0001
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | ABB 3BHB014827R0001（LEM LT2005-S/SP19） |
| 原边额定电流（Irms） | 2000 A |
| 测量范围（±24V） | 0 ~ ±3000 A |
| 副边额定电流 | 400 mA |
| 变比 | 1:5000 |
| 供电电压 | ±15 V ~ ±24 V（±5%） |
| 精度（25°C） | ±0.3% |
| 线性误差 | < 0.1%LEM |
| 响应时间（90%） | < 1 μsLEM |
| 频率带宽（-1dB） | DC ~ 100 kHzLEM |
| 工作温度 | 0 ~ +70 °CLEM |
| 存储温度 | -25 ~ +85 °CLEM |
| 隔离耐压 | 符合 EN 50178 标准LEM |
| 重量 | 约 1.7 kgLEM |

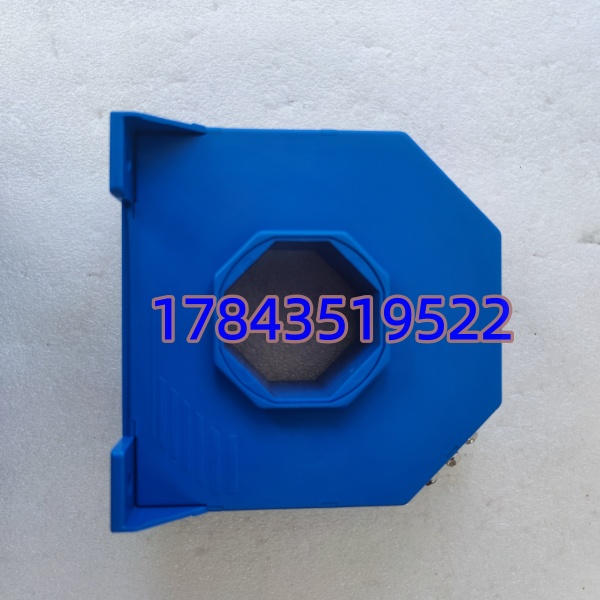

ABB 3BHB014827R0001
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一
- 确认设备已断电并挂牌警示。
- 等待电容完全放电（至少 5 分钟）。
- 佩戴防静电手环，在防静电垫上操作。
工具准备
- 十字螺丝刀、万用表、绝缘胶带、扎带
- 手机（拍照记录接线）
阶段二：拆卸旧传感器（15 分钟）
- 断电确认：用万用表测量供电端，确保无电压。
- 标记接线：拍照记录原边（P1/P2）、副边（M+ / M-）及电源接线。
- 拆除固定：松开面板安装螺栓，取出传感器。
- 检查柜体：清理安装位，确保无灰尘、毛刺。
阶段三：安装新传感器（15 分钟）
- 核对型号：确认新件型号为 3BHB014827R0001 / LT2005-S/SP19。
- 固定传感器：对准安装孔，均匀拧紧螺栓（扭矩约 0.8 N・m）。
- 接线复刻
- 原边（强电）：P1 接进线，P2 接负载，串联入主回路。
- 副边（弱电）：M+ / M – 接测量仪表 / PLC 模拟量输入。
- 电源：±15~±24V 供电，GND 可靠接地。
- 接线检查：复核无误后，用扎带整理线束，避免应力。
阶段四：上电测试（20 分钟）
- 上电前检查
- 测量供电电压：±15~±24V（误差 < 5%）。
- 测量副边电阻：约 25Ω（70°C）LEM。
- 空载测试：上电后，副边输出应为 0 mA（零点误差 <±0.8mA）。
- 负载测试：通入已知电流（如 500A），核对输出应为 100mA（500/5000=0.1A）。
- 长期运行：带载运行 30 分钟，检查温升（外壳 < 70°C）及稳定性LEM。
常见问题解答 (FAQ)
Q1: 这个传感器可以测量直流和交流电流吗？A: 可以。LT2005-S 是闭环霍尔传感器，可测量直流、交流及脉冲电流，频率范围从 DC 到 100kHz。典型用于变频器、UPS 及大功率电源的电流监测。
Q2: 副边输出的 400mA 电流信号如何接入 PLC？A: 不能直接接入。PLC 模拟量输入多为 4-20mA 或 0-10V。需在副边（M+ / M-）间并联精密电阻（如 50Ω），将 400mA 转换为 0-20V 电压信号，再接入 PLC。
Q3: 安装时原边 P1/P2 接反了会有问题吗？A: 不会损坏传感器，但输出极性会反转（正电流变负）。只需将 P1/P2 对调，或在软件中取反信号即可。
