描述
关键技术规格
| 参数项 | 原厂标准实测数值 |
|---|---|
| 本体自带数字输入 | 24 路 24 VDC NPN 型，输入阻抗 4.7 kΩ |
| 本体自带数字输出 | 16 路晶体管输出，单通道最大 0.5 A |
| 本体自带模拟量输入 | 8 路，兼容 Pt100 热电阻、0–10 V、4–20 mA |
| 高速硬件计数器 | 2 路，最高 50 kHz 脉冲采集 |
| 用户程序存储 | 1000 kB Flash EPROM，断电程序永久保存 |
| 最大扩展 I/O 容量 | 离散量 1040 点，模拟量 AI232 路 / AO224 路 |
| 扩展总线 | CS31 现场总线，最大扩展距离 1000 m |
| 通讯接口 | RS485、可选以太网拓展模块，支持 Modbus RTU |
| 供电规格 | 12–48 VDC 宽压供电，整机功耗≤2 A |
| 工作环境温度 | -25 ℃ ~ +70 ℃（电控柜内无凝露） |
| 存储温区 | -40 ℃ ~ +85 ℃ |
| 防护等级 | IP20，仅限密闭控制柜内安装 |
| 外形尺寸 | 170 mm × 105 mm × 32 mm |
| 整机净重 | 约 1.1 kg |
| MTBF 参考值 | 72,000 小时（25 ℃恒温无尘工况） |
| 编程软件 | ABB AC31 Programming Tool |
产品深度介绍

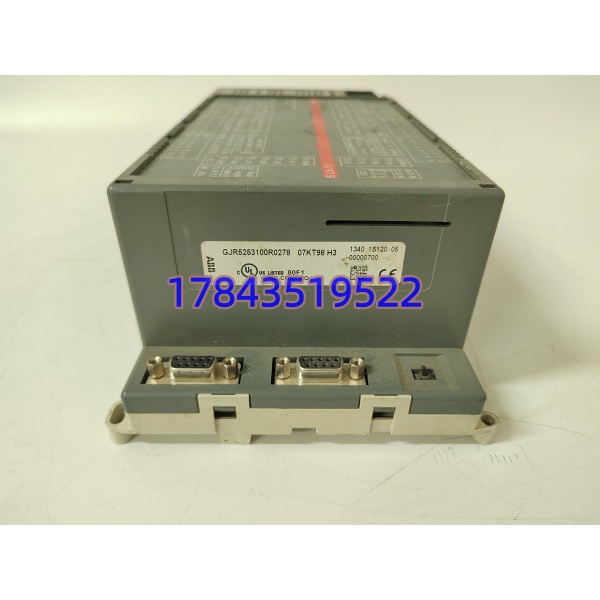

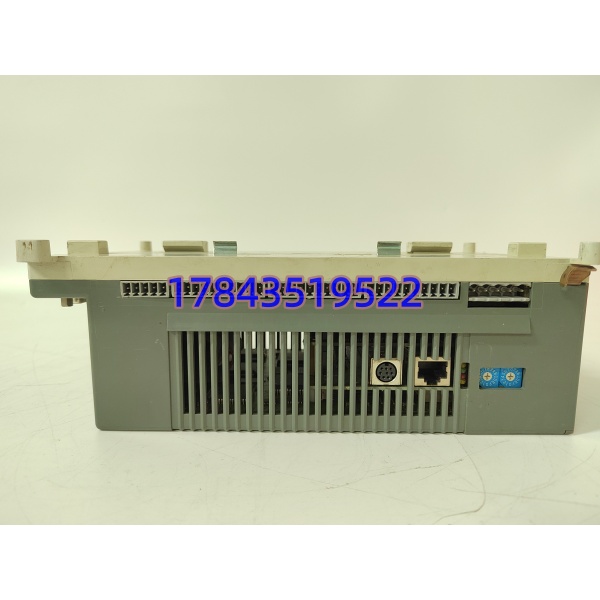

H2 ABB 07KT98 H2 AC31 一体式主机工况适配说明
24 路数字输入、16 路晶体管输出搭配 8 路模拟量采集，自带两路 50 kHz 高速计数通道，这套集成化硬件配置直接锁定 07KT98 H2 在中小型泵站、余热发电、小型化工反应釜、包装流水线存量设备中的主力地位。归属 ABB 老旧 AC31 分布式 PLC 平台，依靠 CS31 总线挂载 07AI91、07DI92、07AO91 等扩展 I/O 模块，实现远距离现场信号采集。
对比同系列低配 07KT97，07KT98 H2 优化了模拟量采集电路，Pt100 测温回路温漂控制在 ±0.1℃以内，热力、供暖场景长期运行温度曲线无明显偏移；程序存储采用 Flash 架构，无需后备电池维持程序，相比老款机型大幅降低现场维护频次。宽幅 12–48 VDC 供电适配厂区电网电压波动，电厂、冶金电网不稳工况下极少出现主机重启故障。
❗ 明确适用边界：不建议用于全新项目，AC31 平台全面停产，原厂无固件更新与技术售后；高粉尘、昼夜温差大无除湿机柜禁用，IP20 防护无法阻挡凝露腐蚀端子触点；CS31 总线单条链路超过 1000 m 必须加装总线中继器，否则通讯频繁丢包。
H2 入库整机检测质控流程
入库先核对瑞士原厂序列号、机身镭射标识与外包装装箱单，排查翻新重喷码货品；目视检查端子无插拔磨损、外壳无磕碰裂痕，配套说明书、出厂合格证完整留存。上机测试使用完整 AC31 仿真机架，挂载 07AI91、07DC92 扩展模块连续 24 小时带电老化；循环测试 DI/DO 全通道通断、模拟量 4–20mA 全量程线性度、两路高速计数器脉冲采集；500V 摇表完成背板绝缘测试，绝缘阻值＞10 MΩ 方可入库。所有出库货品附带纸质通电测试报告，支持客户远程视频核验整机运行状态。
H2 现场更换避坑要点
- 更换主机必须切断 24 VDC 整机供电，AC31 总线不支持热插拔，带电拆装会击穿 CS31 总线驱动芯片；
- 旧主机拆卸前完整备份程序、CS31 从站地址、模拟量通道参数，新旧主机固件版本差距过大易出现扩展模块识别失败；
- CS31 总线首尾两端必须接入 120 Ω 终端电阻，仅允许两处接入，多接漏接都会导致总线通讯闪烁报错；
- Pt100 测温线缆全程使用三芯屏蔽线，屏蔽层控制柜单端接地，两端接地会形成环流造成温度数值持续漂移；
- 主机模拟量输出回路负载不可超过 500 Ω，长线敷设时核算线缆内阻，避免输出压降失真。
兼容性与替代选型矩阵
| 原型号 | 替代型号 | 兼容标签 | 工程实操说明 |
|---|---|---|---|
| 07KT98 H2 GJR5253100R0278 | 07KT98 H1/H3 | ✅ 直接替换 | 硬件通道、总线引脚完全一致，程序无需修改，仅固件出厂批次差异 |
| 07KT98 H2 | 07KT97 | ⚠️ 需适配调整 | 仅 4 路模拟量输入，缺少两路高速计数器，测温、脉冲采集逻辑全部重写 |
| 07KT98 H2 | AC500 PM573 | ⚠️ 整线系统迁移 | 新一代主流平台，总线、编程软件、I/O 模块全部不互通，适合长期升级改造 |
| 07KT98 H2 | 07KT95 | ❌ 绝对不兼容 | 仅 12DI/8DO 无模拟量通道，硬件底层指令集不同，无法直接替换 |
⚠️ 选型常见误区：07KT97 与 07KT98 机身外形尺寸完全一致，仅模拟量通道数量不同，维修现场仅凭外观采购极易拿错，上机后测温回路直接失效停机。
