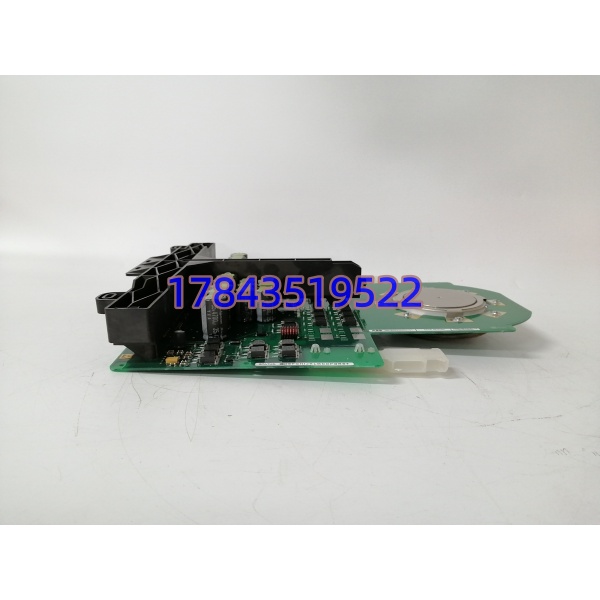

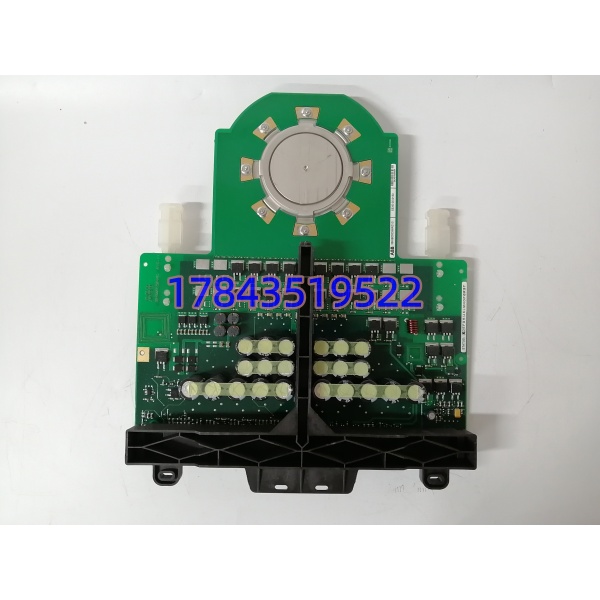

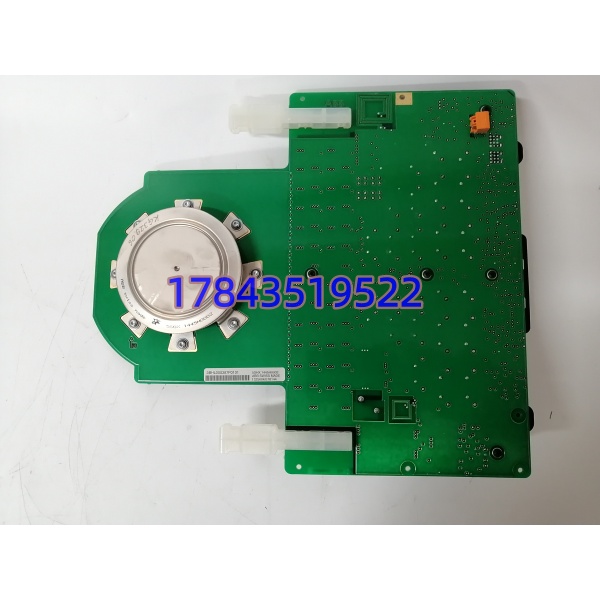

5SHX1445H0002 3BHL000387P0101 | ABB 4500V 1400A IGCT 功率单元 励磁 LCI 现货备件

描述

关键技术规格

产品深度介绍

4500V 耐压、1400A 通流、光纤隔离门极触发、水冷压接封装，四项硬性指标锁定 5SHX1445H0002+3BHL000387P0101 在大型发电机组励磁、抽水蓄能 LCI 变频系统的核心地位。整套单元由 IGCT 功率芯片与专用门极驱动板成套出厂，是 ABB UNITROL 大功率励磁柜、MEGADRIVE 静止变频启动装置的功率换流核心，承担发电机励磁电流调节、机组并网前转速变频调节功能。对比传统 GTO 晶闸管，IGCT 集成门极换流结构把关断损耗降低 42%，同等水冷条件下整机温升更低，长期满载运行均流误差≤0.2%；驱动板集成完整故障采集回路，每路 IGCT 独立去饱和检测，单管短路瞬间封锁触发脉冲，避免功率柜炸管、机组失磁跳闸。光纤传输触发信号，彻底隔绝高压母线谐波干扰，多桥并联工况同步相位偏差＜0.5μs。这套功率单元存在明确使用边界，仅适配 ABB 自有 UNITROL 励磁与 LCI 变频平台，无法兼容第三方高压变流器；同系列 5SHX1445H0001 为 3300V 低压版本，0002 升级至 4500V 高压等级，两者驱动板、水路接口、固件校验逻辑不互通，不能直接替换。市面翻新套件普遍存在 IGCT 芯片老化、光纤接收管衰减，满载工况易出现脉冲丢失、三相电流不平衡故障。

兼容性与替代选型清单

⚠️ 常见选型误区：不少现场人员误以为仅更换损坏 IGCT 芯片、保留原有驱动板即可，0001 与 0002 芯片门极换流时序不同，混用会导致关断失效、功率柜起火，必须成套更换芯片 + 驱动板。

入库质检流程

入库溯源与外观初检

到货核对 IGCT 芯片激光序列号、驱动板丝印 3BHL000387P0101，留存原厂成套报关单据归档；品控台标配 Fluke 115C 万用表、光纤衰减测试仪、水冷流量测试工装。逐套检查：IGCT 压接接触面无划痕氧化、驱动板 PCB 无维修补焊、光纤收发头无磕碰、板载电容无鼓包，原厂水冷密封垫圈、光纤跳线、定位工装配套齐全拍照存档。

UNITROL 励磁真机水冷满载功能测试

测试平台搭载完整 6 脉冲功率桥、KUC711AE 栅极电源、24V 冗余直流供电、循环水冷机组、上位 UNITROL Tools 调试软件，完整模拟发电机组并网工况：

1. 通电自检：读取驱动板底层固件版本，观测六路故障 LED 启动时序；
2. 门极 ±15V/-8V 驱动电压全通道实测，校验峰值关断电流达标；
3. 多路光纤触发脉冲 24 小时连续传输测试，记录相位偏移、脉冲丢包率；
4. 模拟 IGCT 去饱和、超温、母线过压工况，验证硬件自锁保护可靠封锁脉冲；
5. 水冷 8 L/min 标准流量连续 24 小时满载老化，红外测温记录芯片结温，稳态结温不超 105 ℃；
6. 出库附带完整纸质成套测试报告，芯片序列号、驱动板序列号与测试数据一一绑定存档。

电气绝缘与耐压检测

使用 500V 摇表测试功率侧与控制侧绝缘电阻，标准数值＞10 MΩ；5 kV AC 耐压 1 分钟隔离测试，杜绝高压窜入控制板烧毁 KUC711AE 栅极电源隐患；全回路接地连续性检测，接地回路电阻＜0.5 Ω。

硬件配置存档

读取驱动板出厂固件版本，微距拍摄光纤通道布局、水路密封接口；同步记录出厂光纤同步校准参数，发货同步给电厂维护工程师，替换时直接复刻配置。

防静电防水防护打包

检测合格后 IGCT 芯片单独真空防静电封装，驱动板独立静电袋隔离，整套搭配防水泡沫缓冲，加厚防静电瓦楞纸箱封装，贴专属 QC 合格防撕标签；支持客户预约水冷满载脉冲触发测试视频验货。
