描述
产品深度介绍

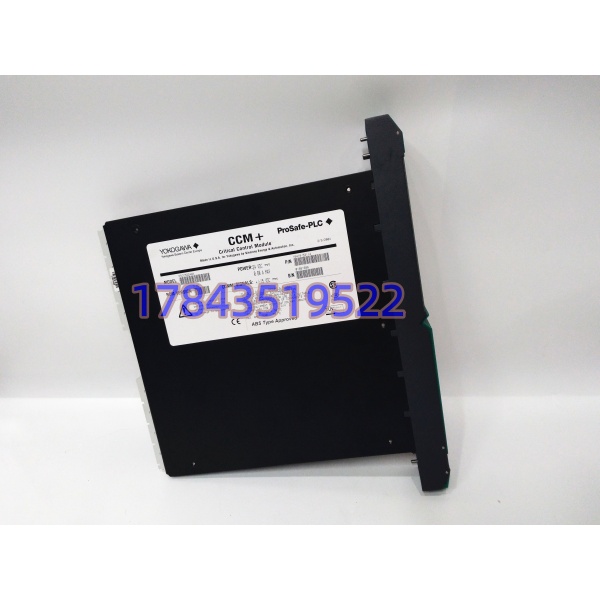

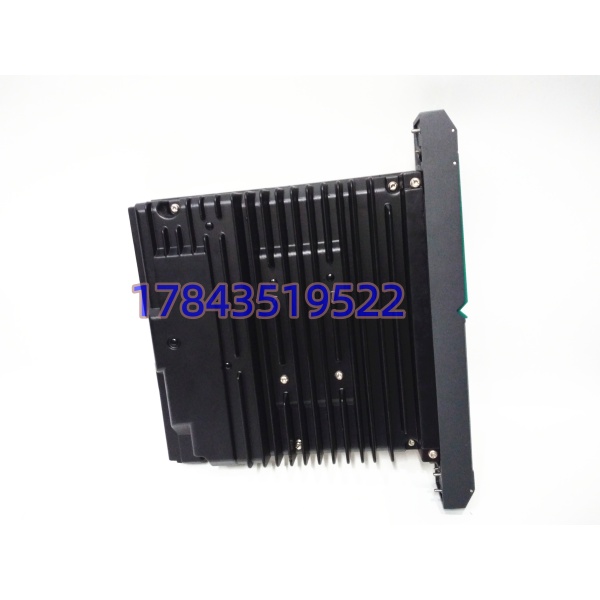

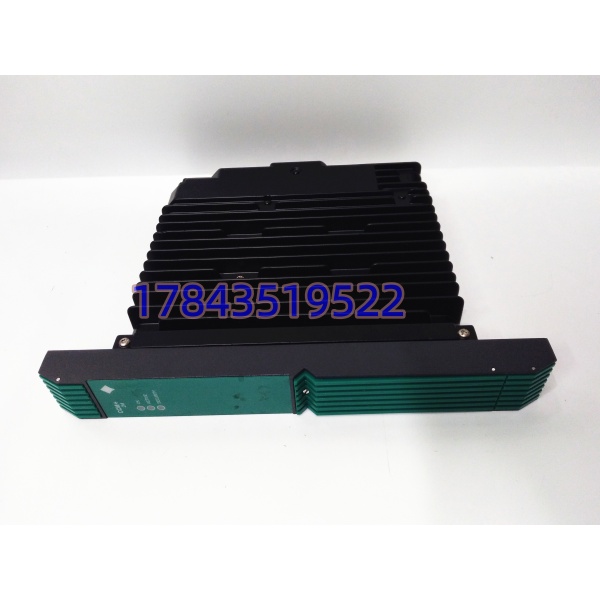

高危化工装置的紧急停车系统一旦主控失效，整套安全联锁彻底失去作用，PSCCM22AAN（16418-5314）就是横河 ProSafe-PLC/QUADLOG 安全仪表系统的核心运算单元。 这款模块继承原 Moore QUADLOG 成熟安全架构，专门面向 SIS 安全回路设计，不只是普通 PLC 控制器。模块搭载独立硬件诊断电路，持续巡检内部运算、总线通讯与 I/O 回路故障，满足流程工业安全规范。支持双机冗余配置，故障状态下实现无扰切换。多年现场运行数据统计，标准工况下模块 MTBF 高于 53,000 小时，大量用于炼化、油气装置 ESD 系统。
关键技术规格
| 参数项目 | 参数信息 |
|---|---|
| 完整型号 | PSCCM22AAN，部件编号 16418-5314 |
| 产品全称 | CCM+ Critical Control Module 安全关键控制模块 |
| 适用系统 | ProSafe-PLC、Moore QUADLOG SIS 安全系统 |
| 供电输入 | 24 V DC ±10%，最大 0.6 A |
| 整机功耗 | ≤14.4 W |
| 通讯总线 | 冗余安全背板总线，连接 I/O 模块与上位监控 |
| 安全认证 | TÜV、ABS 船级认证，符合工业安全应用要求 |
| 诊断能力 | 持续硬件自检、通讯故障监测、程序运行状态监控 |
| 冗余方案 | 支持双模块热冗余部署，实现故障无扰切换 |
| 工作温度 | -40 ℃ ~ +70 ℃ |
| 存储温度 | -55 ℃ ~ +85 ℃ |
| 防护等级 | IP20（控制柜内安装） |
| 原厂状态 | 已停产，不再接收原厂新订单，仅存量备件流通 |
应用场景与行业案例
很多运维人员容易混淆过程 DCS CPU 与 SIS 安全 CCM 模块，直接拿普通控制器替代，最后造成安全回路不满足规范，面临装置停车整改。
- 石油炼化生产装置：ESD 紧急停车系统核心主控，管控反应釜、精馏塔安全联锁。
- 油气长输压气站：压缩机超温、超压、防喘振安全保护逻辑运算。
- 海上平台 / 陆上油气处理厂：适应高盐雾环境，满足海上设施安全标准。
- 煤化工、化肥装置：高危介质工况，依托硬件诊断规避安全拒动、误动风险。
真实场景微案例 西北某煤化工厂区一套老旧 QUADLOG 安全系统频繁出现通讯告警，排查锁定 PSCCM22AAN 主控模块性能衰减。原厂订货周期长达 70 天，装置无法长期带病运行。我方调配现货成套备件，利用月度检修窗口停机更换。替换前完整上载安全逻辑程序，核对 ROM 固件版本。上电后冗余链路正常建立，全部安全测点刷新稳定，联锁回路测试全部合格，规避一次非计划停工带来的巨额损失。
采购与现场运维补充提示
- 固件版本必须严格匹配原有系统 ROM 版本；新旧版本混用会导致总线握手失败、联锁逻辑异常。
- 该模块不支持带电热插拔，强制热插拔极易损毁背板总线接口，甚至造成整套安全机架宕机。
- 采购务必核对完整编号 PSCCM22AAN+16418-5314，同系列后缀版本硬件引脚、底层协议不互通，不可直接互换。
- 安全系统备件建议预留冗余库存；产品线永久停产，暂无官方直接升级替代型号，整体迁移改造成本偏高。
- 更换硬件后，必须完整做一遍联锁仿真测试，确认全部安全逻辑动作正常，方可恢复装置运行。
