描述
产品深度介绍

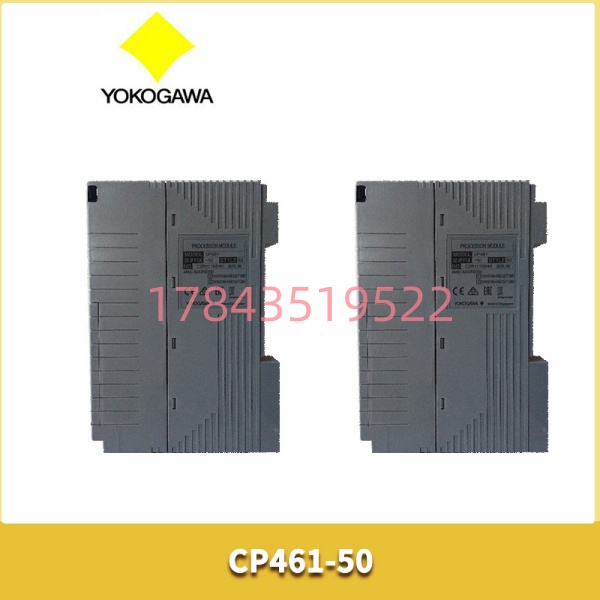

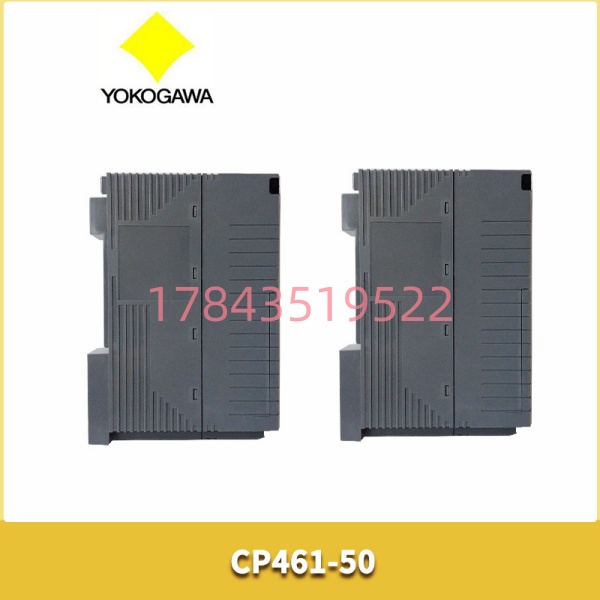

横河 CP461-50 是日本横河电机为新一代 CENTUM VP 分布式控制系统打造的高端处理器模块，是整个 DCS 网络的运算与通讯核心。它主要应用于石油化工、电力、冶金等大型流程工业，负责执行复杂的过程控制逻辑、实时数据采集、回路调节及系统调度任务。该模块采用高性能 32 位 RISC 处理器架构，配合双冗余 Vnet/IP 工业以太网，保障毫秒级控制响应与高可靠通讯。内置大容量非易失性内存，支持在线程序更新与无扰切换。具备硬件级热插拔、全面自诊断与冗余容错能力，显著提升系统在线维护性与连续运行时间，是高要求 DCS 升级换代的优选核心部件。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 处理器 | 32 位 RISC 处理器 |
| 控制周期 | 最小 10 ms 可调 |
| 系统内存 | Flash EPROM + NVRAM（掉电保护） |
| 通信接口 | 2 × 100Mbps Vnet/IP（RJ45，冗余） |
| 热插拔 | 支持（Hot Swappable） |
| 冗余配置 | 1:1 热备冗余 |
| 供电方式 | 背板 5 V DC 供电 |
| 功耗 | 约 5 W |
| 工作温度 | 0°C ~ 50°C |
| 存储温度 | -25°C ~ 70°C |
| 防护等级 | IP20 |
| MTBF | > 100,000 小时 |
| 安装方式 | DIN 导轨（FCS 机架） |
安装与接线指南
阶段一：准备工作（预计 10 分钟）
⚠️ 安全第一
- 确认系统处于维护模式或已停机
- 通知相关岗位，规划好停机窗口
- 准备好防静电手环与防静电垫工具准备
- 防静电手环、防静电工作台
- PH1 十字螺丝刀
- Fluke 万用表
- 标签纸、记号笔、手机（拍照）备份工作
- 导出完整工程程序（U 盘 + 云端双备份）
- 拍照记录：模块地址、网络配置、端子接线
阶段二：拆卸旧模块（预计 8 分钟）
- 观察模块状态灯，确认系统已稳定
- 松开模块前部固定螺丝
- 双手握住模块两侧，平稳向外拉出⚠️ CP461-50 支持热插拔，但建议在系统允许时操作
- 检查背板连接器针脚，用压缩空气除尘
- 旧模块放入防静电袋保存
阶段三：安装新模块（预计 12 分钟）
- 佩戴防静电手环，取出新 CP461-50
- 核对型号，确认与旧模块完全一致
- 检查模块外观，无划痕、无损伤
- 对准背板插槽，平稳推入，直至听到 “咔哒” 锁定
- 拧紧固定螺丝（力度适中）
- 自检：安装牢固、无倾斜、接口对齐
阶段四：上电与调试（预计 15–20 分钟）
- 观察模块 LED 指示灯
- RUN：绿色常亮（正常运行）
- NET：绿色闪烁（通讯正常）
- ERR：红色（故障）
- 连接上位机软件，扫描网络，确认 CPU 在线
- 核对固件版本，确认与系统兼容
- 下载程序，切换至 RUN 模式
- 测试 I/O 信号、通讯状态、控制回路
- 连续运行 30 分钟，无报警、参数稳定
- 记录更换信息至维护日志
常见问题解答 (FAQ)
Q1: CP461-50 真的支持热插拔吗？A: 是的，完全支持。这是 CP461-50 相比老款（如 CP451）的核心优势。
- 支持场景：系统运行中可直接更换（冗余或单 CPU 均可）
- 优势：无需停机，减少生产损失
- 注意：插拔时动作平稳，避免晃动损坏背板提醒：虽然支持热插拔，仍建议在系统负载较低时操作。
Q2: CP461-50 与 CP451-10/50 能直接替换吗？A: 不能直接替换。
- 硬件：背板接口、针脚定义不同
- 软件：固件、驱动、地址空间不兼容
- 升级路径：需更换整套 FCS 机架、重新编程、重新组态建议：原 CP451 系统升级，建议整套更换为 CP461 平台。
Q3: 已停产，还能买到全新原装吗？A: 可以。我们持有 全新原装（New Surplus） 库存。
- 货源：全球授权渠道原厂剩余库存
- 验证：可提供原厂序列号、未拆封包装、出厂标签
- 风险提示：市场翻新件较多，购买前务必核验溯源文件
Q4: 更换后程序会丢失吗？需要重新编程吗？A: 同型号直接更换，程序不会丢失。
- 程序存储在系统 CF 卡 / 上位机，新 CPU 自动加载
- 关键：更换前务必备份程序
- 特殊情况：固件不匹配时，需更新固件并重新下载程序
Q5: 质保多久？哪些情况不保？A: 提供 12 个月质保（自发货起）。质保范围：
- 原厂硬件缺陷、功能异常非质保范围：
- 静电击穿、进水、摔落、接线错误
- 超温 / 超压、雷击、未经授权拆解
Q6: 替换时最容易踩什么坑？A: 两个高频问题：
- 网络地址冲突：新模块 IP/Node 地址与现有设备冲突
- 固件版本不兼容：新模块固件与系统软件版本不匹配
