描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 供电电压 | 24V DC（冗余输入） |
| 通信协议 | 专属 VNET 总线（横河 DCS 核心协议） |
| 传输速率 | 100 Mbps |
| 工作温度 | -10°C ~ +55°C |
| 储存温度 | -20°C ~ +70°C |
| 湿度范围 | 5%–95% RH（无凝结） |
| 防护等级 | IP20（工业控制室标准） |
| 过流保护 | 内置 900mA 自复位 PTC 保险丝 |
| 尺寸 / 重量 | 标准模块尺寸 / 约 0.2 kg |
| 系统兼容 | CENTUM CS1000、CS3000 |
产品深度介绍

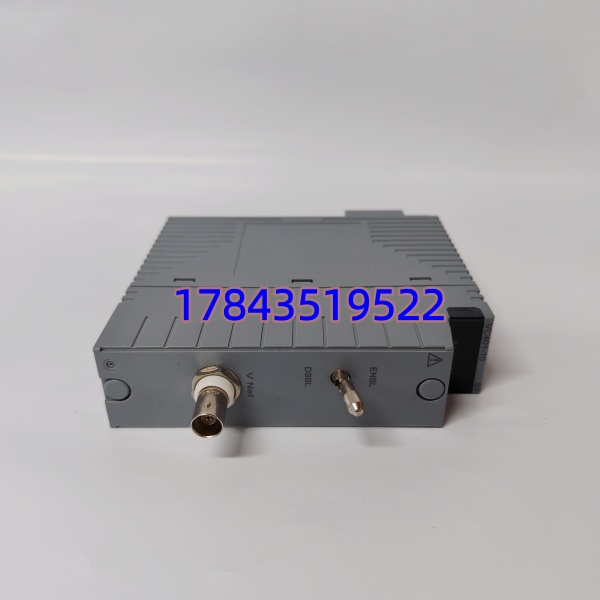

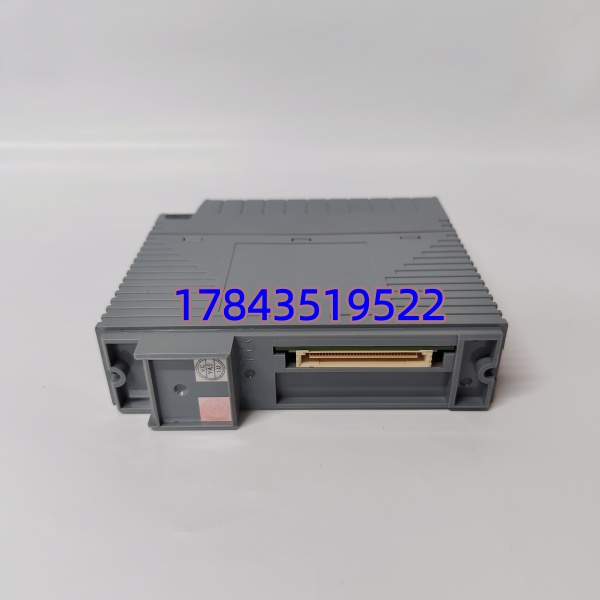

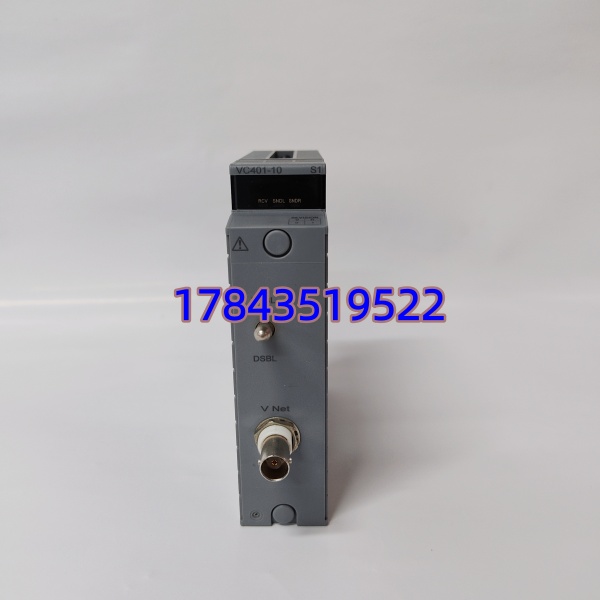

YOKOGAWA VC401-10 是横河电机 CENTUM CS3000/CS1000 DCS 系统中的VNET 总线耦合器模块，用于实现远程 I/O 机架、现场控制站（FCS）与中央 VNET 控制网络的互联。模块采用横河专属 VNET 协议，提供 100Mbps 高速、确定性通信，保障控制指令与过程数据实时传输。
作为系统通信核心部件，VC401-10 支持冗余配置，可构建双网容错架构，避免网络单点故障；内置自复位过流保护，故障排除后自动恢复，降低运维成本。广泛用于石油化工、电力、油气等关键流程工业，保障 DCS 系统 7×24 小时稳定运行。
应用场景与行业案例
流程工业 DCS 系统的核心痛点是远程 I/O 通信不稳定、网络单点故障风险高、系统扩展布线复杂，普通通信模块无法满足高速冗余与长距离传输需求。
- 石油化工 —DCS 系统远程 I/O 扩展用于炼化装置反应釜、精馏塔等区域远程 I/O 机架接入 VNET 网络，100Mbps 速率保障实时控制，冗余设计避免通信中断。
- 电力行业 — 电厂 FCS 控制站通信火电 / 核电现场控制站（FCS）核心耦合模块，连接锅炉、汽轮机 I/O 站与中央控制室，保障数据毫秒级传输。
- 油气行业 — 长距离管道监控系统油气管道沿线远程 I/O 单元通过 VC401-10 接入 DCS，实现压力、流量、温度数据远程监控，简化长距离布线。
- 制药行业 —GMP 生产线过程控制无菌车间温度、压力、洁净度监测 I/O 模块耦合接入，满足审计追溯与实时控制双重要求。
案例：某大型化工厂 DCS 系统升级2025 年，华东某化工厂旧 DCS 系统（CENTUM CS1000）远程 I/O 通信频繁丢包，原耦合模块老化无备件，存在生产中断风险。更换 12 块 YOKOGAWA VC401-10 并配置双冗余 VNET 网络后，通信速率提升至 100Mbps，丢包率降至 0，远程 I/O 数据传输稳定。连续运行 8 个月无异常，支持系统扩展新增 64 路模拟量通道，改造周期缩短 40%，避免潜在停机损失超 400 万元。
质量透明化 SOP
- 入库验收检测核对原厂序列号、装箱单与合格证；检查模块无腐蚀、烧痕、维修痕迹；核验防伪标签；确认配件齐全。
- 上机功能测试采用横河 CENTUM CS3000 测试机架；通电自检 LED 状态；VNET 通信握手测试；冗余切换测试；连续 24 小时满载运行，记录稳定性，出具测试报告。
- 电气参数测试500V 摇表测绝缘电阻 > 10MΩ；24VDC 电压波动 ±10% 稳定性测试；过流保护触发测试。
- 固件 / 配置验证读取并记录固件版本；备份 VNET 网络配置参数；拍照记录开关与跳线位置。
- 最终质检与包装质检员签字确认；防静电袋密封；气泡膜 + 防潮纸箱包装；贴附 QC 合格标签，可提供测试视频 / 照片
