YOKOGAWA PSCDM024DCBAN-A5E0024837106 | DCS离散量I/O模块

描述

关键技术规格

产品深度介绍

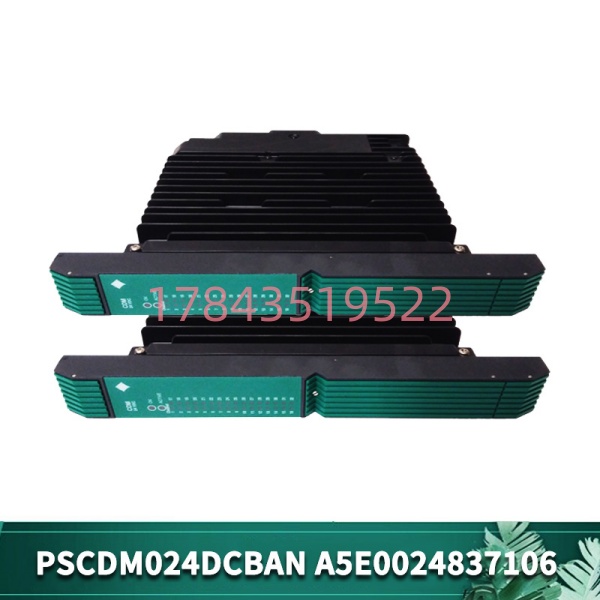

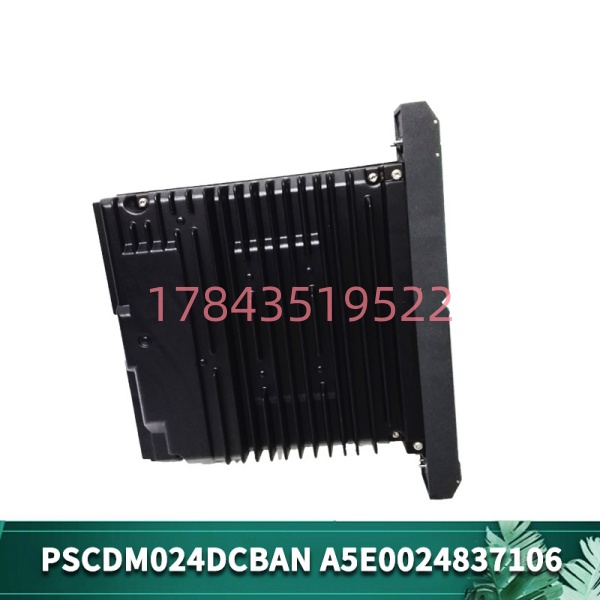

YOKOGAWA PSCDM024DCBAN-A5E0024837106 是横河电机 PSCD 系列的一款 16 通道离散量输入/输出模块，属于 DCS 分布式控制系统的重要组成部分。这模块干的事很简单：把现场的开关量信号（比如按钮、限位开关、继电器触点状态）采集进系统，或者根据控制指令输出开关量信号去控制现场设备（比如电磁阀、接触器、指示灯）。

说人话就是：现场设备“告诉”DCS 它什么状态，或者 DCS“命令”现场设备做什么动作，这块板子在中间负责传话。

几个关键点需要说清楚：

第一，I/O 功能存在两种说法。 网上资料对这个模块的功能描述不太统一：有的说是“离散量输入模块”，只负责信号采集；有的说是“离散量输入/输出模块”，既能采集也能输出。从实际应用来看，多数资料倾向把它归为数字量 I/O 模块，16 个通道可以根据配置分配给输入或输出。具体到你们现场的用法，建议查一下机柜里的接线图。

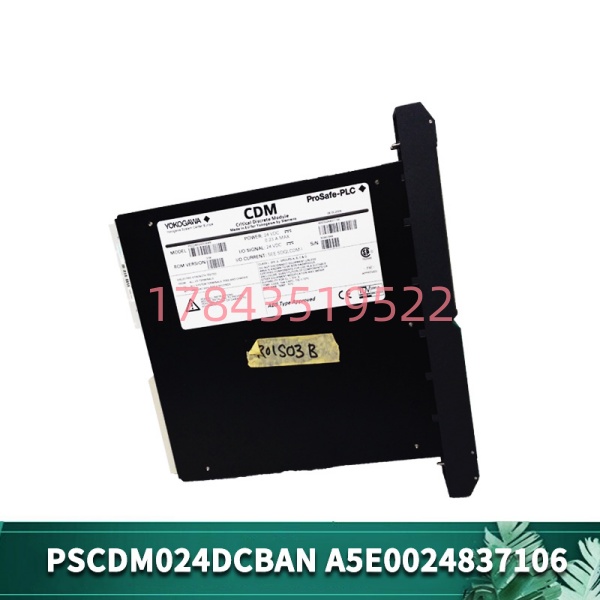

第二，品牌归属有点乱。 这个型号在网上被标注成横河、西门子、甚至“西门子-横河联合开发”都有。A5E 开头的编号确实是西门子的订单号格式，容易让人误会。但从多数资料和实物信息判断，原厂是横河电机（Yokogawa）。采购时以模块实物标签为准，别光看网上怎么写。

第三，16 通道高密度设计。 一块板子 16 个通道，在机柜空间有限的情况下很有优势。不需要为了几个 I/O 点插一堆模块，一块板子搞定大部分开关量信号。

第四，微秒级响应速度。 响应时间在微秒级，对高速开关量信号的采集和控制来说足够用。比如计数、测速、脉冲信号捕捉，这模块能应付。

应用场景与行业案例

痛点：老 DCS 系统的 I/O 模块坏了，型号停产不好找

工业现场最头疼的事之一就是：系统还在跑，但某块 I/O 模块坏了，型号已经停产。找原厂说没货，找替代又怕不兼容。最后要么高价买拆机件，要么冒险用杂牌替换。

去年遇到一个案例。华东某化工厂的横河 DCS 系统，一块 PSCDM024DCBAN 模块的某个通道坏了——输入信号时有时无，导致反应釜的液位报警频繁误报。维护工程师老吴判断是单通道故障，但模块是整体更换的，没法修单个通道。

厂里翻遍了备件库，没有这块板子。找原厂问，回复是该型号已进入停产过渡期，新备件交期 8-12 周。8 周？反应釜不能停那么久，液位误报的风险也扛不住。

后来找到我们，库里正好有现货。发过去之前，我们在测试台上把所有 16 个通道挨个测了一遍，生成测试报告一并发出。老吴收到后直接插上，配置没动，系统恢复正常。从下单到恢复运行，前后不到一周。

老吴后来在维修记录里写：“关键备件还是要养，别等坏了再找。”

典型应用场景

1. 化工厂 – 反应釜液位开关信号采集
   反应釜的高高位、高位、低位液位开关，都是开关量信号。PSCDM024DCBAN 采集这些信号，DCS 根据液位状态决定进料阀、出料阀的开关。液位信号误报或丢失，可能导致溢罐或干烧。
2. 电厂 – 辅机状态监测
   泵、风机、冷却塔风扇的运行状态、故障信号、手自动状态，都是开关量输入。DCS 通过这类模块采集设备状态，在画面上显示给运行人员看，同时参与联锁逻辑判断。
3. 水处理厂 – 阀门开关控制
   污水处理厂的电动阀门、气动阀门，需要 DCS 输出开关量信号去控制开阀、关阀。PSCDM024DCBAN 的输出通道直接驱动中间继电器，再由继电器控制阀门电机或电磁阀。
4. 制造业生产线 – 输送带启停控制
   生产线的输送带电机、振动给料机、提升机，需要根据工艺流程顺序启停。DCS 通过 I/O 模块输出开关量信号到接触器线圈，控制电机启停。16 个通道可以控制多条输送带。
5. HVAC 系统 – 风机盘管控制
   大型楼宇的暖通空调系统，DCS 根据温度传感器数据，控制风机盘管的启停、电动水阀的开关。PSCDM024DCBAN 的输出通道可以直接驱动 24V DC 的小功率负载。

三个踩坑提醒

❗ 品牌确认：别买错。 网上有的卖家把它标成西门子产品。虽然 A5E 开头的编号看着像西门子，但实物大概率是横河。采购前拍一下旧模块的照片发给卖家确认，或者直接看模块上的品牌标签。买错了退换货麻烦。

❗ 通道功能：输入还是输出，查清楚。 有些版本的 是纯输入模块，有些是 I/O 混合。换之前确认旧模块每个通道的功能分配——是接传感器（输入）还是接继电器（输出）。不确定的话，翻一下系统的 I/O 清单或者接线图。

❗ 配置备份：换完要下装配置。 换上新模块之后，DCS 系统不一定能自动识别。需要用横河的工程软件（如 CENTUM VP）重新识别模块并下装 I/O 配置。没有备份的话，得手动配置 16 个通道的参数——虽然不复杂，但容易漏。提前备份，省得现场手忙脚乱。
