描述
产品深度介绍

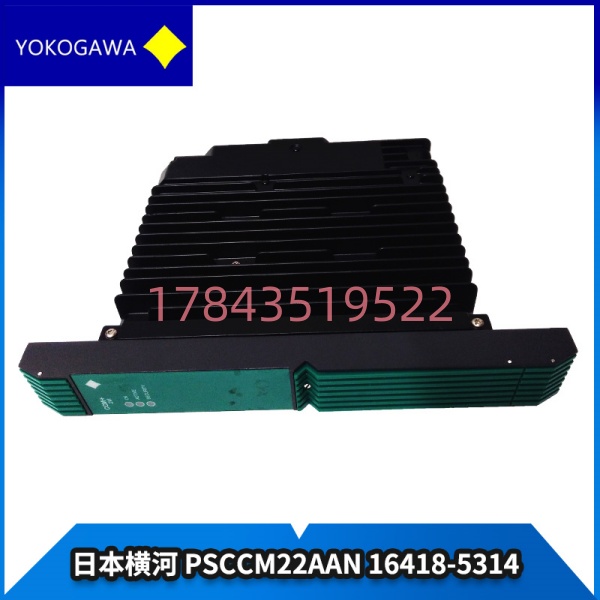

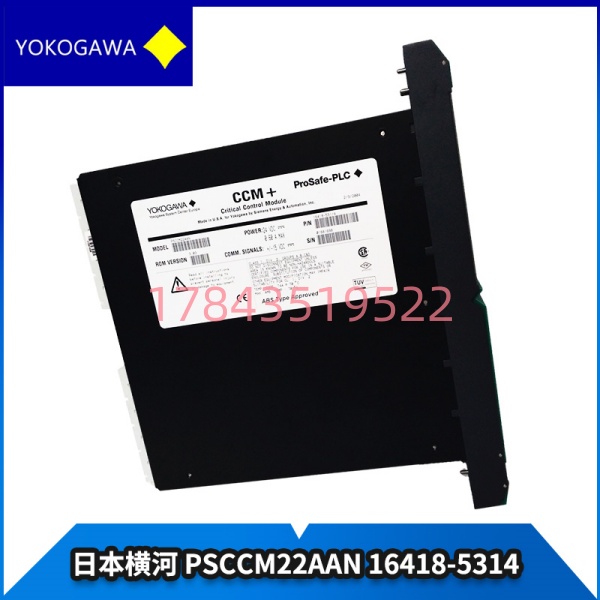

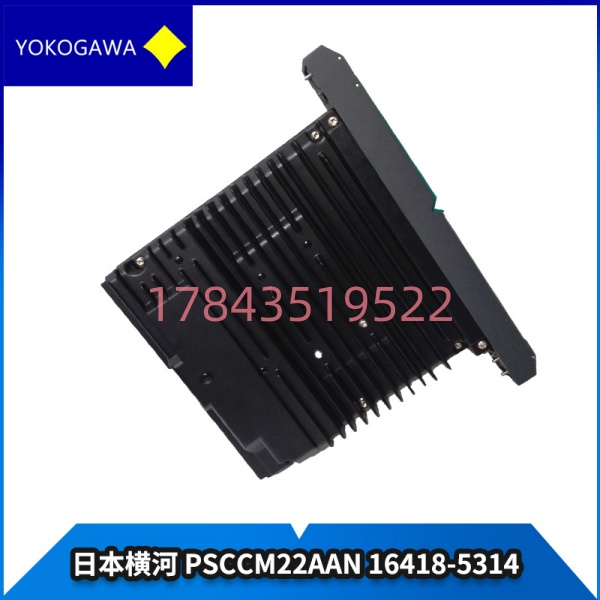

横河 PSCCM22AAN（16418-5314）是 ProSafe-PLC 与 Moore QUADLOG 安全控制系统的核心关键控制模块（CCM），作为系统中央处理器，负责执行安全联锁逻辑、实时数据处理与系统状态监控，是保障工业安全稳定运行的核心部件。该模块采用紧凑式模块化设计，集成高性能处理器与丰富通讯接口，可无缝集成于现有安全控制系统，适配石油、化工、电力等高安全等级应用场景。
相比通用控制模块，PSCCM22AAN 针对安全场景强化了可靠性与故障诊断能力，具备宽温运行、抗干扰、实时故障自检等特性，可精准响应安全联锁指令，有效避免系统异常引发的生产事故，为工业过程安全控制提供稳定可靠的核心算力支撑。
关键技术参数
| 参数项 | 参数值 |
|---|---|
| 完整型号 | PSCCM22AAN（16418-5314） |
| 产品类型 | 关键控制模块（CCM） |
| 适用系统 | 横河 ProSafe-PLC、Moore QUADLOG |
| 核心功能 | 安全逻辑控制、实时数据处理 |
| 物理规格 | 约 5.1 cm × 25.4 cm × 30.5 cm，1.9 kg |
| 工作温度 | 工业宽温（-20°C ~ +60°C，以手册为准） |
| 通讯接口 | 支持 PROFIBUS 等工业协议 |
| 配置方式 | 专用工具离线配置 |
| 产品成色 | 全新原装（New Surplus） |
| 质保周期 | 12 个月（自发货日起） |
安装与接线指南
阶段一：准备工作（预计 12 分钟）
⚠️ 安全第一
- 确认系统停机并切换至安全模式，通知相关部门
- 断开机架供电及 UPS 电源，等待 5 分钟使电容放电
- 全程佩戴防静电手环，在防静电垫上操作
工具准备
- 防静电手环 + 防静电垫
- 十字 / 一字螺丝刀（PH1/SL3）
- 万用表（电压、通断检测）
- 标签纸、记号笔、手机（拍照记录）
备份工作
- 导出当前安全系统程序与配置文件
- 拍照记录旧模块 DIP 开关、跳线、接线端子布局
- 记录模块安装槽位与周边模块位置
阶段二：拆卸旧模块（预计 6 分钟）
- 轻按模块两侧卡扣，释放固定锁扣
- 依次断开通讯、供电线缆，用标签标记每根线位
- 垂直向外拉出模块，避免倾斜损伤背板连接器
- 检查背板针脚有无弯曲、脏污，用压缩空气轻吹清洁
⚠️ 注意事项
- 严禁暴力拉扯，防止背板针脚断裂
- 旧模块标签、配置信息拍照留存后再移除
阶段三：安装新模块（预计 10 分钟）
- 核对新模块型号 PSCCM22AAN（16418-5314）无误
- 对照照片设置 DIP 开关、跳线（地址、通讯参数）
- 将模块对准背板连接器，垂直推入直至卡扣 “咔哒” 锁定
- 按标签与照片恢复所有接线，均匀拧紧端子螺丝（约 0.5 N・m）
- 检查模块水平、无倾斜，与相邻模块间距均匀
自检清单
- 型号、配置与原模块一致
- 所有线缆正确复位、端子紧固
- 模块卡扣完全锁定
- 机架内无工具、杂物遗留
阶段四：上电测试（预计 20 分钟）
上电前检查
- 万用表检测供电电压正常（以系统规格为准）
- 确认无短路，供电回路绝缘良好
上电步骤
- 单独给机架上电，观察模块 LED 状态：RUN 绿灯常亮为正常
- 连接配置软件，扫描识别模块，核对固件版本
- 下载备份程序与配置文件，确认无报错
- 进入运行模式，测试安全联锁逻辑、通讯状态
- 连续运行 30 分钟，监控温度、状态无异常
最终确认
- 系统无报警、安全联锁响应正常
- 与上位机、SCADA 通讯稳定
- 记录更换日期、人员、序列号至维护日志
⚠️ 故障提示
- 无法通讯：检查地址、接线、通讯参数、固件兼容性
- ERR 灯亮：重新核对配置、刷新固件、检查背板连接
- 程序异常：确认配置文件匹配、重新下载校验
常见问题解答（FAQ）
Q1：PSCCM22AAN 是什么模块？用在什么系统？
A：它是横河 ProSafe-PLC、Moore QUADLOG 安全系统的 CCM 关键控制模块（中央处理器），核心负责安全联锁逻辑运算、实时数据处理与系统监控，是安全系统的 “大脑”，主要用于石油、化工、电力等高安全要求的工业场景。
Q2：PSCCM22AAN (16418-5314) 支持热插拔吗？
A：不支持。作为安全系统核心 CPU 模块，更换必须 完全断电 操作。热插拔会导致电流冲击、背板损坏、系统失控，甚至触发安全事故，严禁带电插拔。
Q3：可以直接替换旧模块吗？需要注意什么？
A：同型号可直接替换，但必须：
- 完全断电 操作
- 严格复刻 DIP 开关、跳线配置
- 下载原系统程序与配置
- 核对固件版本一致不同型号（如不同 CCM 版本）不能直接替换，需重新配置、编译工程。
Q4：质保多久？出现故障怎么处理？
A：全新原装 提供 12 个月质保（自发货日）。质保覆盖非人为硬件故障。售后流程：
- 提供故障现象、照片 / 日志
- 远程协助诊断
- 确认属质保范围，提供更换服务
Q5：如何判断是全新原装正品？
A：正品特征：
- 原厂防静电包装、密封完好
- 模块无划痕、无维修痕迹、序列号清晰
- 可提供原厂装箱单、物料编码 16418-5314
- 支持横河官方渠道验证序列号
- 风扇、元件无使用痕迹，通电状态稳定
Q6：更换时程序会丢失吗？怎么避免？
A：直接替换同型号时，程序通常保留在系统存储或 CF 卡中。强烈建议：
- 更换前 完整备份程序 + 配置
- 记录固件版本、DIP 配置
- 更换后重新下载并校验程序避免因意外断电、模块不兼容导致程序丢失。
Q7：日常维护需要做什么？
A：每 6–12 个月建议：
- 目视检查模块温度、LED 状态
- 清洁机架灰尘，保证通风散热
- 检查接线端子、连接器有无松动
- 备份系统程序与配置
- 记录运行状态，异常及时排查
