产品深度介绍

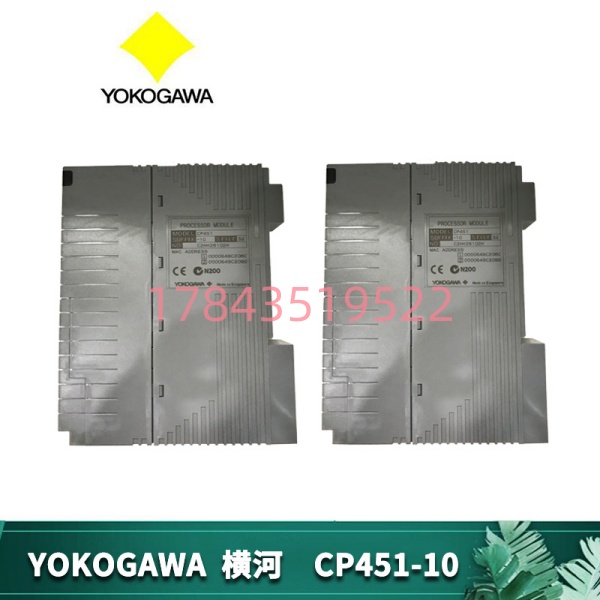

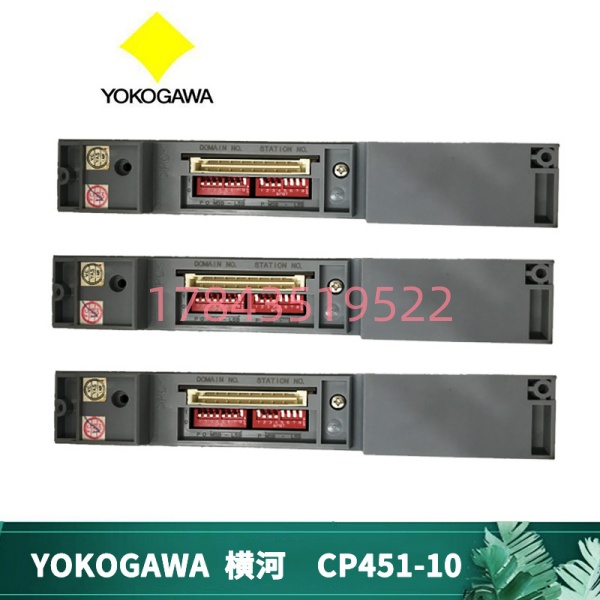

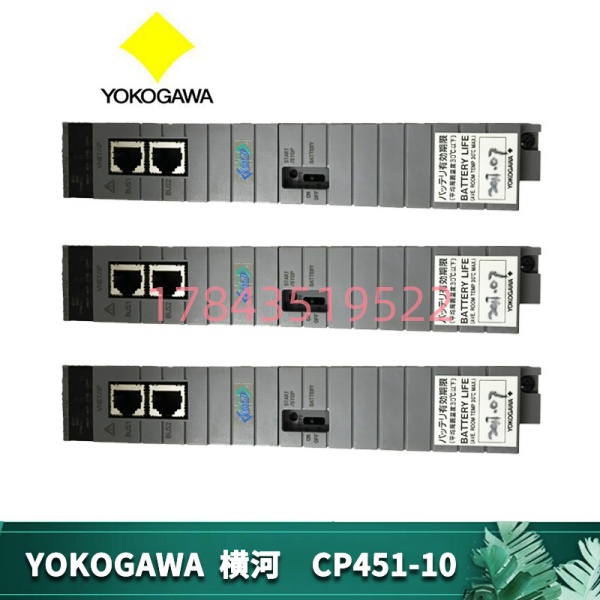

横河 CP451-10 是日本横河电机专为大型分布式控制系统（DCS）设计的高性能处理器模块，是 CENTUM VP 与 CENTUM CS 3000 系统的运算核心。它广泛应用于石化、电力、化工等流程工业，负责执行复杂的 PID 调节、逻辑控制、顺序控制及数据采集任务。模块采用 32 位 RISC 处理器架构，配合双冗余 Vnet/IP 通信总线，确保系统实时性与通讯可靠性。内置大容量 Flash 与 NVRAM 存储，保障程序与过程数据的安全存储。具备完善的硬件自诊断与冗余切换功能，为连续生产提供高稳定性保障。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 处理器架构 | 32 位 RISC 处理器 |
| 处理周期 | 最快 10 ms 扫描周期 |
| 系统内存 | Flash: 应用程序存储；NVRAM: 过程数据存储 |
| 通信接口 | 双 100Mbps 以太网（Vnet/IP 冗余）、RS-485 |
| I/O 能力 | 最大支持 1024 点 I/O 信号 |
| 电源输入 | 24 V DC (20.4–26.4 V DC) |
| 功耗 | 约 2.5 W |
| 工作温度 | 0°C ~ 55°C |
| 工作湿度 | 5% ~ 95% RH（无冷凝） |
| 冗余支持 | 支持 1:1 热备冗余 |
| 平均无故障时间 (MTBF) | > 100,000 小时 |
| 物理尺寸 | 约 140 × 220 × 32 mm (宽 × 深 × 高) |
| 重量 | 约 0.45 kg |
安装与接线指南
阶段一：准备工作（预计 10 分钟）
⚠️ 安全第一
- 确认系统停机，切断机架 24V DC 电源及 UPS。
- 等待 5 分钟，确保系统电容完全放电。
- 严禁带电插拔或操作。
工具准备
- 防静电手环、防静电工作台垫
- PH1 十字螺丝刀
- Fluke 115 万用表
- 标签纸、记号笔、手机（拍照记录）
备份工作
- 导出完整系统控制程序，备份至 U 盘及云端。
- 拍照记录：旧模块 DIP 开关、网络地址、端子接线。
阶段二：拆卸旧模块（预计 8 分钟）
- 拆除模块前盖板。
- 标记并断开所有外部线缆（网线、通讯线、电源线）。
- 松开模块底部 DIN 导轨卡扣。
- 垂直平稳地将模块从背板拔出，避免损坏连接器。⚠️ 检查背板针脚有无弯曲、氧化，如有可用压缩空气清洁。
阶段三：安装新模块（预计 12 分钟）
- 佩戴防静电手环，从防静电袋中取出 CP451-10。
- 核对型号，确保与待更换模块完全一致。
- 复刻配置：对照旧模块照片，设置 DIP 开关（地址、终端电阻）。
- 将模块对准背板连接器，垂直平稳推入，直至卡扣 “咔哒” 锁定。
- 按标签恢复所有接线，确保网线插紧、端子螺丝紧固（约 0.5 N・m）。
- 自检：配置正确、接线无误、安装牢固。
阶段四：上电测试（预计 15–20 分钟）
- 上电前检查：用万用表测量 24V DC 供电正常，无短路。
- 单独给 CPU 机架上电，观察模块状态灯。
- RUN 灯：绿色常亮（正常）
- ERR 灯：红色（故障，需查诊断代码）
- 连接上位机软件，扫描网络，确认 CPU 在线。
- 核对固件版本，下载备份程序，将 CPU 切至 RUN 模式。
- 进行 I/O 单点测试与通讯测试，监控系统运行 30 分钟。
- 确认无报警、参数稳定后，记录更换信息至维护日志。
常见问题解答 (FAQ)
Q1: CP451-10 支持热插拔吗？A: 不支持。作为 DCS 核心 CPU，CP451-10 必须在完全断电状态下更换。热插拔会导致：
- 背板总线瞬间短路，烧毁模块或背板
- 系统数据错乱，引发生产安全事故如需在线维护，必须采用冗余 CPU 架构。
Q2: CP451-10 已停产，还能买到全新原装吗？A: 可以。虽然已停产，但我们持有 全新原装（New Surplus） 库存。
- 货源：来自全球授权渠道的原厂剩余库存。
- 验证：可提供原厂序列号、未拆封防静电包装及出厂标签。
- 提醒：市场翻新件较多，购买前务必核验完整溯源文件。
Q3: CP451-10 与 CP451-50 有什么区别？A: 两者同属 CP451 系列，但为不同配置，不可直接互换。
- : 基础标准版，适用于大多数 CENTUM VP 标准控制任务。
- CP451-50: 高性能版，通常内存更大、处理能力更强，用于高负荷或特殊扩展场景。升级建议：替换时建议选择完全相同型号，避免系统兼容性问题。
Q4: 更换 CPU 后，原来的程序会丢失吗？A: 同型号直接更换，程序不会丢失。
- 程序与配置主要存储在系统的 CF 卡或上位机中，新 CPU 上电后会自动加载。
- 关键建议：更换前必须手动备份程序，以防意外。若为升级型号或固件不兼容，则需重新下载适配程序。
Q5: 质保期多久？出现故障如何处理？A: 我们提供 12 个月免费质保（自发货日期起）。质保范围：
- 非人为因素导致的硬件功能故障。非质保范围：
- 静电击穿、接线错误、进水、摔落、超规格使用等人为损坏。售后流程：
- 联系我们并提供故障现象、照片或视频。
- 技术支持远程诊断。
- 确认属质保范围后，提供免费维修或更换。
Q6: 替换时最容易踩的坑是什么？A: 三个最常见问题：
- 静电损坏：干燥环境未做防静电措施，瞬间击穿芯片。
- DIP 地址 / 网地址冲突：新模块地址与旧模块或网络内其他设备冲突，导致无法通讯。
- 固件版本不匹配：新模块固件与系统软件版本不兼容，需升级或降级固件。记住：防静电、拍照核对、确认固件，三步可避免 90% 的问题。
