描述

产品深度介绍

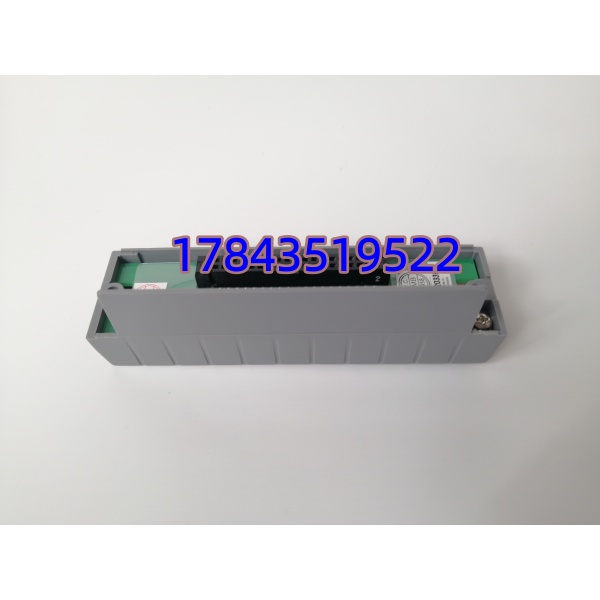

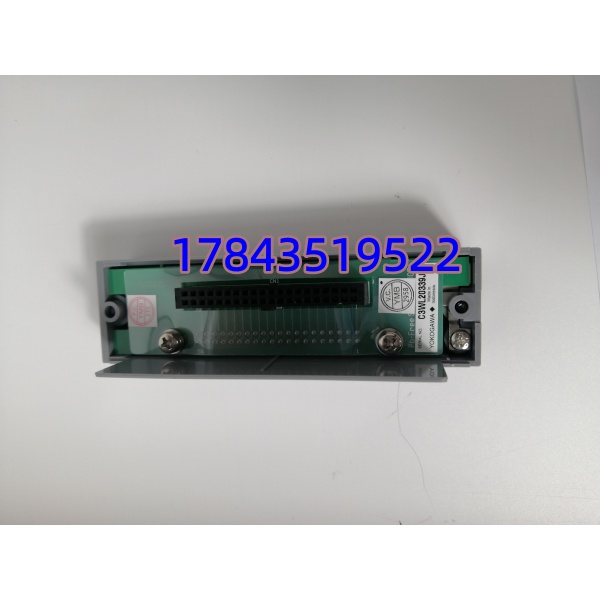

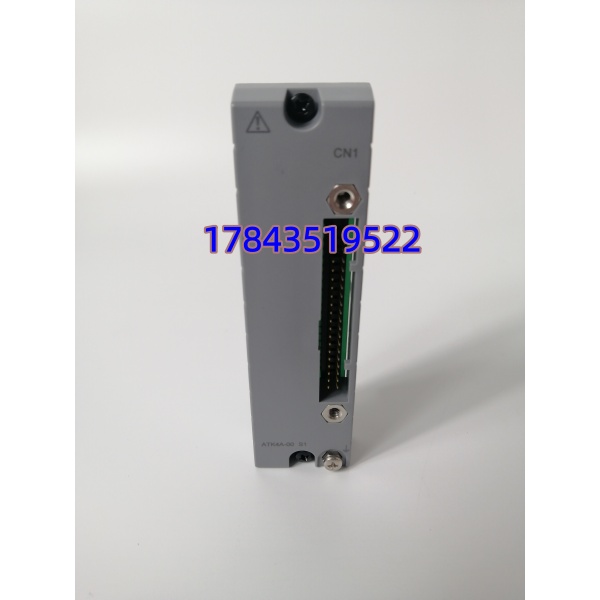

YOKOGAWA ATK4A-00 是横河 CENTUM VP 系统模拟量 I/O 专用转接端子适配器，匹配 AAI543 模拟输出、AAV141 模拟输入等 16 通道卡件使用。模块后端标准 40 针 MIL 公头直插 I/O 模块，前端 40 路 M4 螺丝端子，将高密度板载接口拆分独立接线端子，搭配 KS1/KS2 多芯屏蔽电缆实现机柜内模块化布线。整机支持 4–20mA 电流、1–5V 电压标准模拟信号传输，兼容 HART 智能变送器回路供电；S1 版本 PCB 喷涂三防涂层，满足 ISA G3 腐蚀环境标准，适配化工、电厂高粉尘、腐蚀性气体机柜工况。采用插拔式分体结构，更换 I/O 模块无需拆卸现场线缆，大幅缩短检修停机时长；DIN 导轨 + 19 英寸机架双安装方式，高密度布局节省柜体空间，是存量横河 DCS 改造、备件替换主流端子配件。

关键技术规格

技术避坑指南

1. 通道信号线极性接反，调节阀全程无输出 / 满阀误动作

问题：新机未对照旧端子实拍图区分回路正负极，4–20mA 供电极性颠倒，变送器无供电，上位无数值或阀门全开造成工艺超量程。避坑要点：拆卸前每根信号线标注正负，复原一条核对一条，全部接完万用表校验回路极性再上电。真实案例：化工厂精馏塔更换 ATK4A-00，两路液位变送器极性接反，调节阀全开导致塔顶液位超标，工艺调整 2 小时恢复。

2. 无防静电操作击穿 I/O 模块前端 MIL 信号芯片，16 通道全部失效

问题：干燥冬季徒手插拔端子底座，人体静电击穿 AAI/AAV 卡件内部采集芯片，整套模拟量卡无任何信号反馈。避坑要点：全程佩戴防静电手环，台面铺设防静电垫，拆装前触摸机柜金属外壳释放人体静电。实例：仪表工程师未做静电防护直接拔插端子，16 通道模拟输出卡烧毁，整套 I/O 模块返厂维修耽误装置调节。

3. KS 多芯电缆暴力弯折，内部芯线断线信号断续跳变

问题：KS 专用多芯电缆弯折半径过小、拉扯受力，内部信号线隐性断线，上位模拟量数值随机漂移，系统频繁弹出通道诊断告警。避坑要点：KS 电缆最小弯曲半径≥30mm，布线预留松弛余量，机柜内部用扎带固定消除拉扯应力。

4. 混用非屏蔽普通线缆，强电磁干扰数值大幅漂移

问题：现场替换普通两芯线缆替代横河 KS 屏蔽电缆，变频器、电机动力电缆干扰下流量、温度数值持续波动，PID 调节震荡。避坑要点：模拟信号必须使用原厂 KS 系列屏蔽多芯电缆，与 380V 动力电缆分槽独立走线。

5. 未旁路联锁直接上电，调节阀误开关触发工艺报警

问题：端子接线完成直接送电，未提前在 Centum VP 软件旁路调节回路，信号上电瞬间波动造成阀门误动作、高低液位报警联锁触发。避坑要点：上电前旁路所有关联 SIF 调节回路，单通道校验正常后再逐步解除旁路投运。
