描述
产品深度介绍

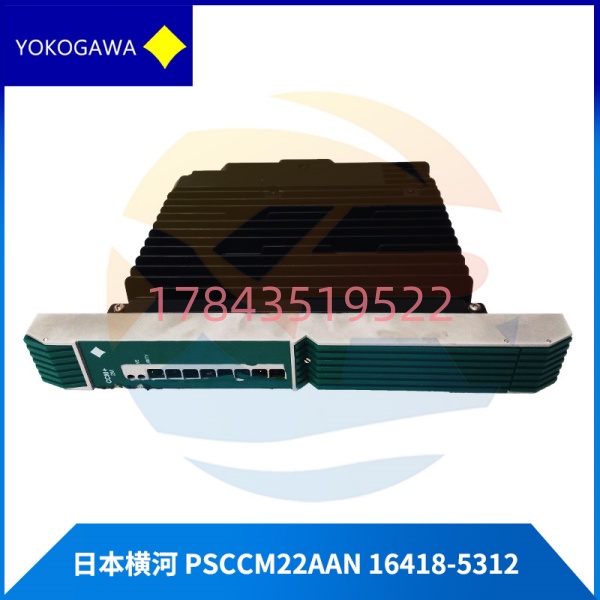

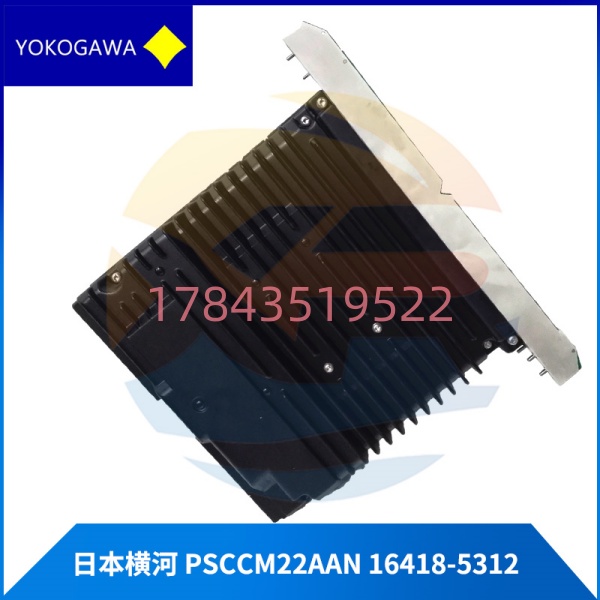

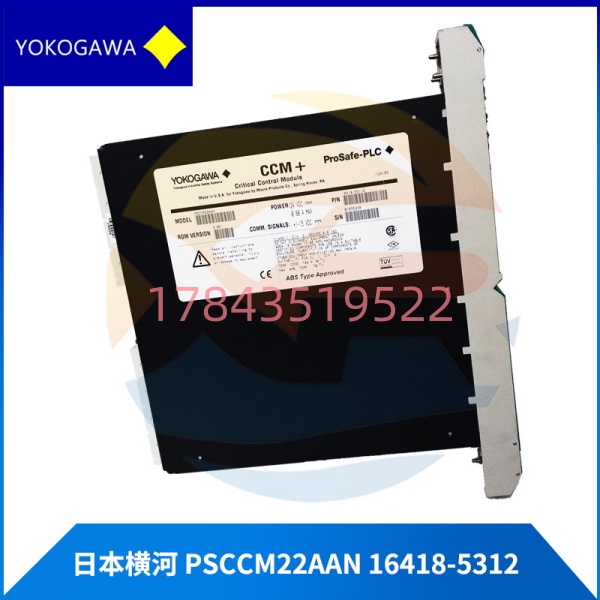

横河 PSCCM22AAN 是 ProSafe-PLC 安全系统的核心中央控制模块（CCM），专为石化、电力、冶金等行业的紧急停车（ESD）、火灾及气体检测（F&G）系统设计。模块集成高性能 32 位处理器与硬件冗余架构，符合 IEC 61508 SIL3 国际安全标准，负责实时执行安全控制程序、监控系统状态并协调各 I/O 模块通讯。模块具备强大的故障自诊断与数据校验能力，可实时监测内部电路、通讯链路与程序执行状态，异常时快速触发安全响应。双隔离通讯接口保障与上位机、远程 I/O 及第三方系统的稳定连接，配合非易失性内存设计，确保断电后程序与配置数据完整保存，为工业关键流程提供高可靠的安全防护屏障。
关键技术规格
| 参数项 | 详细参数 |
|---|---|
| 模块类型 | 中央控制模块 (CCM) |
| 处理器 | 32 位高性能处理器 |
| 安全等级 | IEC 61508 SIL 3 |
| 内存容量 | 程序 / 数据闪存：1 MB；SRAM：512 KB |
| 通讯接口 | 2× 隔离 RS-485；支持 Modbus RTU、ProSafe 总线 |
| 状态指示 | 多色 LED（RUN/ERR/COM）、4 位诊断数码管 |
| 供电电压 | 24 V DC ±10%，反极性保护 |
| 功耗 | 典型 5 W，最大 6 W |
| 工作温度 | -20°C ~ +60°C |
| 安装方式 | ProSafe-PLC 标准机架，占用 1 个插槽 |
| 尺寸重量 | 27.9 cm × 5.1 cm × 33.0 cm；约 1.8 kg |
| 适用系统 | 横河 ProSafe-PLC 安全控制系统 |
安
装与接线指南
阶段一：准备工作（预计 10 分钟）
⚠️ 安全第一
- 申请并确认安全系统停机许可，隔离现场执行机构
- 切断机架主电源及备用电源，等待 5 分钟至电容放电
- 全程佩戴防静电手环，在防静电工作区操作
工具与备份
- 工具：PH1 十字螺丝刀、Fluke 万用表、标签纸、记号笔
- 拍照：旧模块 DIP 开关、接线端子、模块标签信息
- 软件：使用 ProSafe-PLC 工具导出完整程序与配置备份
阶段二：拆卸旧模块（预计 8 分钟）
- 记录并断开所有通讯线缆（RS-485、以太网）与电源线
- 用螺丝刀松开端子固定螺丝，轻拔出线缆并做好标记
- 按压模块两侧卡扣，垂直平稳向外拔出 CCM 模块
- 检查背板插槽与连接器，清洁灰尘，检查针脚无弯曲损伤⚠️ 严禁摇晃或倾斜插拔，防止损坏背板总线
阶段三：安装新模块（预计 12 分钟）
- 拆封新模块，核对型号 PSCCM22AAN-16418-5312
- 配置复刻：对照照片设置 DIP 开关（站地址、通讯参数）
- 对准背板防呆插槽，均匀垂直按压，听到卡扣锁定声
- 按标记恢复所有接线，紧固端子螺丝（0.5 N・m）
- 检查模块安装牢固，与相邻模块对齐无倾斜
自检清单
- DIP 地址与原模块完全一致
- 通讯线、电源线连接正确牢固
- 模块卡扣完全锁定
阶段四：上电测试（预计 15 分钟）
- 测量供电电压：24V DC ±10%，确认无短路
- 单独给 CPU 机架上电，观察 LED 状态：
- RUN 绿灯常亮：正常；ERROR 红灯：故障；COM 灯闪烁：通讯正常
- 连接编程软件，扫描网络确认模块在线
- 下载备份程序，校验固件版本匹配
- 执行系统自检，模拟 3~5 项安全联锁，验证动作准确
- 连续运行 30 分钟，监控无报警、温度稳定
常见问题解答 (FAQ)
Q1: PSCCM22AAN 支持热插拔吗？更换必须断电吗？A: 不支持热插拔。作为 SIL3 级安全核心，PSCCM22AAN 设计要求完全断电更换。带电插拔会导致背板总线电压冲击、通讯错乱，甚至引发系统误动作或硬件永久损坏，存在重大安全风险。如需在线维护，建议配置冗余 CCM 架构。
Q2: 此模块与 PSCCM21AAN、PSCCM23AAN 有何区别？能否互换？A: 三者硬件与固件不兼容，不能直接互换。
- PSCCM21AAN：早期基础型，内存较小，仅支持基础安全逻辑
- PSCCM22AAN：主流中高端型，1MB 内存，双通讯口，SIL3 全功能
- PSCCM23AAN：升级版，更大内存、更高处理能力替换需重新配置地址、下载适配程序，并重新进行安全认证。
Q3: 更换 CCM 后程序会丢失吗？需要重新编程吗？A: 同型号直接更换程序不会丢失。PSCCM22AAN 采用非易失性闪存存储程序与配置。断电更换、配置正确时，新模块上电后会自动加载并运行原有程序。若升级型号或固件不匹配，需重新下载并校验程序兼容性。更换前务必完整备份。
Q4: 模块 ERROR 灯常亮，数码管报错，如何处理？A: 常见故障及排查：
- 配置错误：DIP 地址冲突或通讯参数错 → 重新核对设置
- 通讯故障：总线短路、终端电阻缺失 → 检查接线与终端
- 硬件故障：内部诊断失败 → 立即停用，返厂检测
- 固件不兼容 → 刷新至系统匹配的固件版本可根据 4 位数码管代码，对照手册精确定位故障点。
Q5: 质保期多久？售后故障如何处理？A: 全新原装 提供12 个月质保（自发货日起）。质保覆盖：硬件出厂缺陷、功能异常。不保范围：静电击穿、接线错误、超温 / 超压、外力损坏。故障处理：联系客服→提供故障代码 / 照片→远程诊断→质保期内免费更换或维修。
Q6: 如何辨别原装正品与翻新 / 仿品？A: 鉴别要点：
- 原厂验证：序列号可在横河官方系统查询生产日期与渠道
- 外观检查：全新防静电袋、原厂标签清晰、PCB 焊点光亮无返修痕迹
- 文件齐全：提供原厂装箱单、测试报告、出库证明
- 功能测试：完整上电测试，通过所有自检与通讯校验我们只售全新原装，可提供完整溯源文件与测试视频。
