产品深度介绍

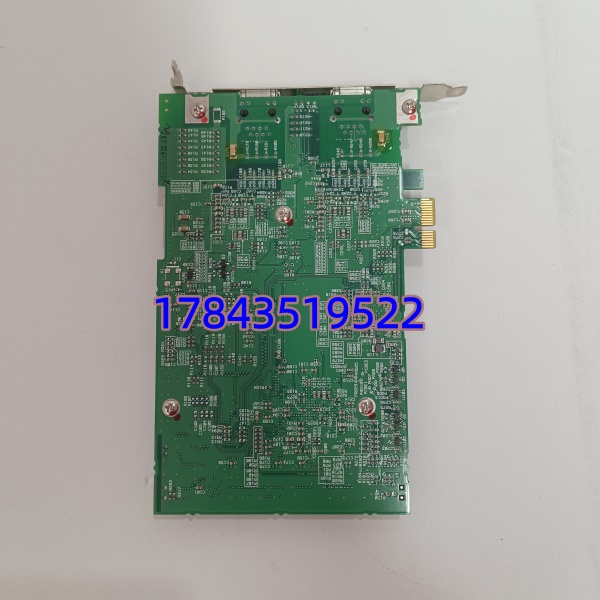

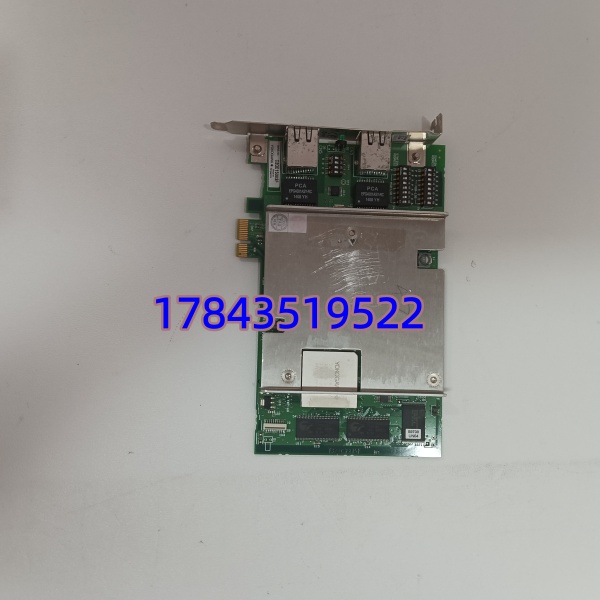

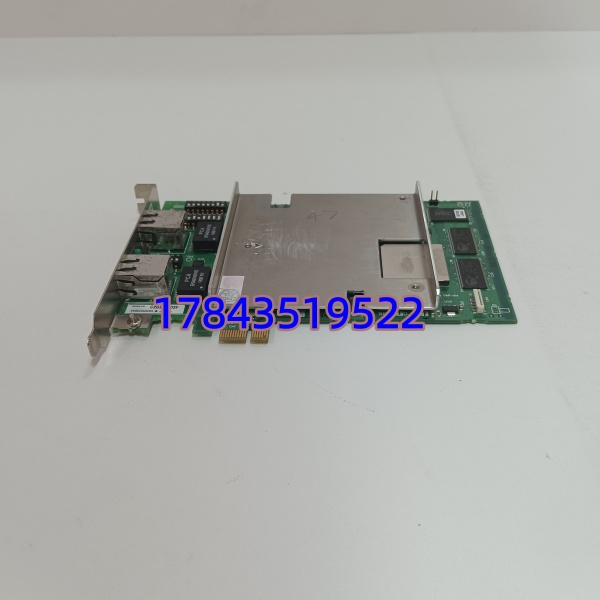

Yokogawa V1702 是横河 CENTUM 系列 DCS 系统的专用 Vnet/IP 通信网卡，采用标准 PCIe 接口，用于在控制器（FCS）、操作站（HIS）、服务器之间构建高速、冗余、实时的 Vnet/IP 控制网络。Vnet/IP 是横河自研的工业以太网协议，专为过程控制优化，支持确定性调度、毫秒级同步、无缝冗余切换，是横河 DCS 的核心通信 backbone。
V1702 提供双网口冗余，支持网络故障自动切换，确保控制链路不中断；1Gbps 全双工带宽满足大规模 I/O 与控制数据的实时交互；低功耗、宽温设计适配控制室与工业现场严苛环境，广泛应用于石油化工、电力、冶金、油气等关键流程工业。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | V1702 |
| 品牌 | Yokogawa（横河电机） |
| 功能 | Vnet/IP 通信接口卡（DCS 系统网卡） |
| 总线接口 | PCI Express（PCIe） |
| 网络端口 | 2 × RJ45（冗余） |
| 速率 | 1 Gbps 全双工（1000BASE-T） |
| 传输介质 | CAT5e UTP，最长 100m |
| 支持协议 | Vnet/IP（横河实时控制协议） |
| 工作电压 | 3.3V（PCIe 供电） |
| 工作温度 | -20°C ~ +55°C |
| 尺寸（W×H×D） | 9.5mm × 104mm × 230mm |
| 认证 | CE、RoHS |
| 产地 | 日本制造 |
典型应用场景
- 石油化工：CENTUM VP DCS 控制网络冗余通信
- 电力行业：火电厂 / 核电站 FCS 控制器与 HIS 操作站联网
- 油气输送：长输管道 DCS 系统实时数据交互
- 冶金 / 水泥：大型流程生产线 DCS 高速冗余通信
安装与替换要点
1. 安全前提
- 断电操作：安装 / 更换必须关闭电脑 / 控制器电源，防静电手环接地。
- 备份配置：记录原有网卡 IP、Vnet/IP 节点地址、冗余参数。
2. 更换步骤
- 断电：关闭操作站 / 控制器，拔电源线，释放静电。
- 拆机：打开机箱，找到原有 V1702 或空闲 PCIe 插槽。
- 安装：将 V1702 对准 PCIe 插槽平稳插入，拧紧挡板螺丝。
- 接线：连接双 RJ45 网口至 Vnet/IP 交换机（主 / 备网络）。
- 上电：开机，安装横河 Vnet/IP 驱动与配置工具。
- 配置：设置节点地址、IP、冗余模式，测试网络连通性与冗余切换。
- 验证：通过 CENTUM 软件确认通信正常、数据收发无误。
