产品深度介绍

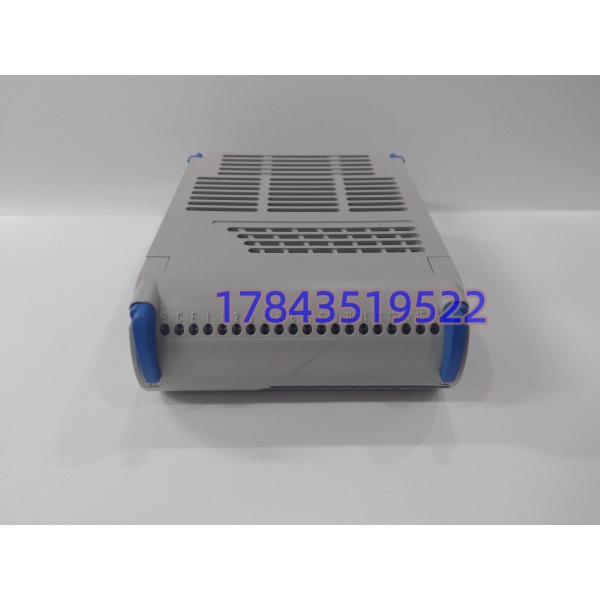

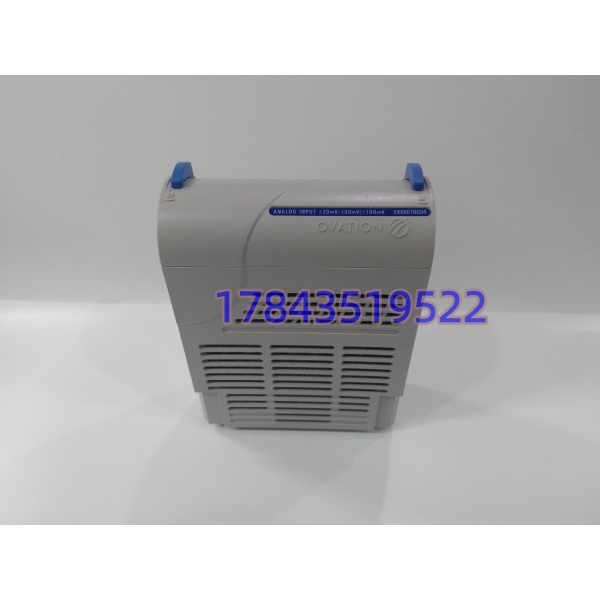

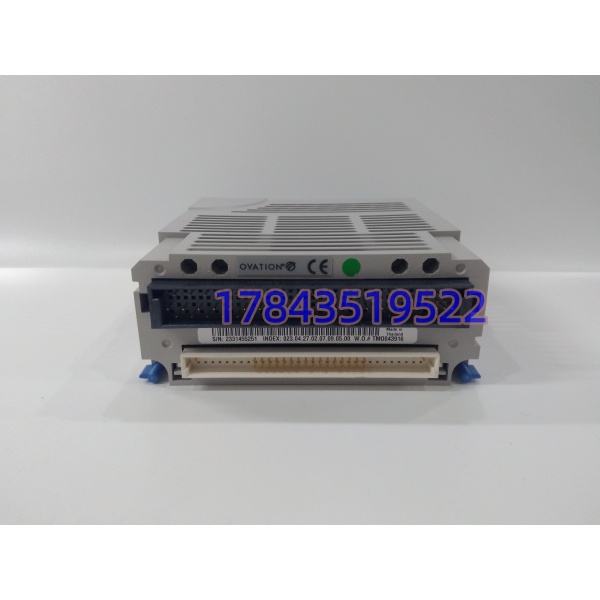

火电机组锅炉过热器、水冷壁海量热电偶测点能否稳定采集，直接影响机组负荷调节与超温保护，5X00070G04 是新一代 Ovation 抽出式机架标配热电偶采集卡件。 模块专门针对毫伏级微弱热电偶信号优化，具备通道相互隔离设计，单一路传感器短路不会造成整张卡件失效。硬件电路抑制现场动力线缆带来的电磁干扰，采集数据经由 Ovation 背板总线上传控制器。和老式 1C31116G04 相比，采用可插拔抽出式结构，现场更换无需拆除后端端子线缆，大幅压缩检修耗时。长期现场运行统计，常规工况下模块 MTBF 高于 53,000 小时。很多采购容易直接和老款机架毫伏卡混用，新旧背板硬件架构不兼容，无法直接互换。
关键技术规格
| 参数项目 | 参数信息 |
|---|---|
| 完整型号 | 5X00070G04 |
| 通道配置 | 8 路相互隔离模拟输入通道 |
| 支持信号量程 | ±20 mV、±50 mV、±100 mV，适配各类热电偶 |
| A/D 转换分辨率 | 14 位 |
| 背板供电 | 24 V DC |
| 整机功耗 | ＜5 W |
| 通道隔离耐压 | 500 V |
| 结构形式 | 抽出式插拔整机，前端带状态指示灯 |
| 适配硬件 | 新一代 Ovation 抽出式 I/O 机架（不兼容老式固定背板机架） |
| 工作环境温度 | -20 ℃ ~ +70 ℃ |
| 存储温度 | -40 ℃ ~ +85 ℃ |
| 防护等级 | IP20（控制柜内部安装） |
| 原厂状态 | 逐步迭代更新，不再大规模新项目配套，仅供应维修替换备件 |
应用场景与行业案例
现场高频踩坑提醒：不要将 5X00070G04 与老款 1C31116G04 直接替换，二者机架背板、驱动程序完全不同，硬件无法通用。
- 燃煤火力发电机组：锅炉水冷壁、过热器、再热器管壁温度集中采集。
- 燃气联合循环电站：余热锅炉壳体、排烟温度测点监测。
- 炼化自备热电厂：加热炉、裂解炉炉膛温度监控。
- 垃圾焚烧发电厂：炉膛、省煤器、烟气出口多点温度采集。
真实场景微案例 华中某 2×300MW 机组 Ovation 系统 5X00070G04 模块多个管壁温度测点间歇性漂移。原厂海外订货周期长达 66 天，机组不能长期带病运行。采购阶段严格核对完整型号，确认配套抽出式机架。利用月度停机窗口实施更换，上电逐条核对热电偶分度号、采集量程参数。全部温度测点恢复稳定，消除超温信号异常触发负荷限制的风险。
采购与现场运维
- 型号区分重点：5X00070G04 适配新式抽出式 Ovation 机架；1C31116G04 适配老式固定背板机架，两套硬件不能互换。
- 模块支持机架在线热插拔，但操作前建议确认系统投入在线维护模式，规避瞬时总线扰动。
- 热电偶线缆单独敷设，远离高压动力电缆，降低干扰造成数值波动。
- 硬件更换完成后，务必核对通道信号量程、热电偶分度号组态参数。
- 产品线属于过渡型号，长期运维建议建立安全库存，同步评估 Ovation 系统整体升级方案。
