产品深度介绍（Product Introduction）

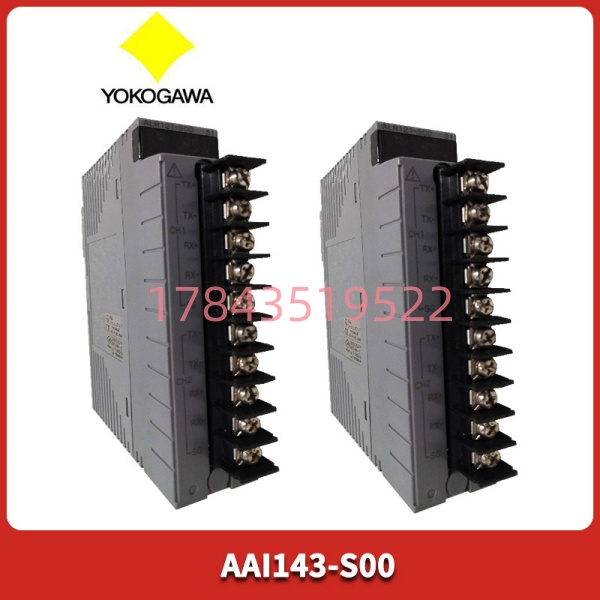

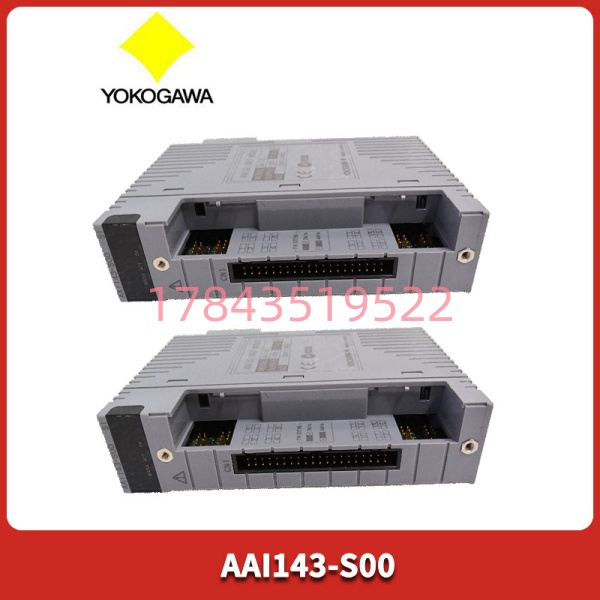

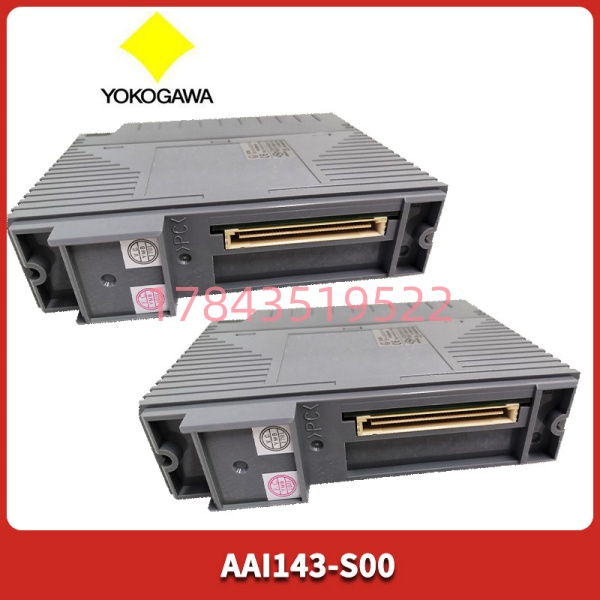

横河 AAI143-S00 是专用于 CENTUM VP 分布式控制系统的 16 通道模拟量输入模块，属于 FIO（Field Input Output）系列核心 I/O 组件。该模块主要负责将工业现场变送器输出的 4-20mA 标准电流信号，转换为数字信号供 DCS 系统处理，广泛应用于化工、电力、石油等行业的过程数据采集。
模块采用通道间全电气隔离设计，耐压达 1500V AC，有效抑制地环路干扰，保障信号稳定。其 16 位高精度采样与 10ms 数据刷新周期，确保过程参数测量精准，支持双机冗余配置，可满足连续生产场景对高可靠性的严苛要求。
关键技术规格
| 参数项 | 规格参数 |
|---|---|
| 输入通道数 | 16 路，全隔离 |
| 输入信号 | 4-20 mA DC |
| 允许最大输入电流 | 24 mA |
| 分辨率 | 16 位 |
| 测量精度 | ±16 µA |
| 数据刷新周期 | 10 ms |
| 通道隔离耐压 | 1500 V AC，1 分钟 |
| 供电电压 | 24 V DC (20.4~25.5 V) |
| 支持协议 | 无 HART（标准型） |
| 冗余配置 | 支持双冗余 |
| 工作温度 | -10℃ ~ +55℃ |
| 重量 | 约 0.3 kg |
安装与接线指南（Installation & Configuration Guide）
阶段一：准备工作（预计耗时：10 分钟）
⚠️ 安全第一
- 通知生产部门，申请计划停机
- 确认现场执行机构（阀门、电机）处于安全状态
- 断开 DCS 控制站电源（含 UPS）
- 等待 5 分钟，待系统电容完全放电
工具准备
- 防静电手环 + 防静电工作台垫
- PH1 十字螺丝刀、一字螺丝刀
- Fluke 115 万用表
- 标签纸、记号笔
- 手机（用于拍照记录）
备份工作
- 导出系统组态与 I/O 配置文件（U 盘 + 云端双备份）
- 拍照记录：旧模块 DIP 开关、端子接线、机架整体布局
阶段二：拆卸旧模块（预计耗时：8 分钟）
- 移除模块前盖：轻按两侧卡扣，取下保护前盖
- 断开现场线缆
- 用标签纸标记每根线号与端子对应关系
- 逆时针松开端子螺丝，平缓抽出线缆
- 拆卸模块
- 用一字螺丝刀下压模块底部 DIN 导轨卡扣
- 垂直向外拉出模块，避免损伤背板连接器
- 检查背板
- 检查背板针脚有无弯曲、氧化
- 用压缩空气吹除灰尘，禁止手触针脚
阶段三：安装新模块（预计耗时：12 分钟）
- 静电防护：佩戴防静电手环，从防静电袋取出新模块
- 核对型号：确认新模块为 AAI143-S00
- 复刻配置
- 对照照片，设置 DIP 开关（站地址、终端电阻等）
- ⚠️ 冗余配置必须与原模块型号完全一致，不可混用 S00 与 H00
- 安装模块
- 对准背板防呆接口，垂直按压至卡扣 “咔哒” 锁定
- 检查模块与相邻组件水平对齐
- 恢复接线
- 按标签 / 照片逐根接线，顺时针紧固端子（扭矩约 0.5N・m）
- 轻拉线缆确认牢固，屏蔽层单端接地
阶段四：上电测试（预计耗时：15 分钟）
上电前检查
- 万用表测量：24V DC 电源正常、无短路（+24V/GND >10kΩ）
上电与诊断
- 单独给控制机架上电，观察 LED 状态
- RUN 绿灯常亮：正常；ERR 红灯亮：故障；DIAG 黄灯：警告
- 连接编程软件（如 System View）
- 扫描网络，确认模块识别正常、固件版本匹配
- 功能测试
- 强制触发 I/O 点，检查信号采集精度
- 冗余系统执行切换测试，确认无扰切换
- 系统恢复
- 全程运行 30 分钟 无报警，记录更换日志
常见问题解答 (FAQ)
Q1: AAI143-S00 支持热插拔吗？A: 不支持。作为 DCS 核心 I/O 模块，必须断电更换。热插拔会导致：
- 背板连接器瞬时短路损坏
- 电流冲击烧毁内部电路
- 系统数据扰动引发控制异常需要在线维护建议采用双冗余配置，可在线更换备用模块。
Q2: AAI143-S00 与 AAI143-H00 有什么区别？能互换吗？A: 两者外观一致，但功能不同：
- AAI143-S00：标准型，无 HART通信功能
- AAI143-H00：支持HART协议透传⚠️ 冗余系统严禁混用，会导致冗余失效、系统报错，原厂不支持此类配置。非冗余场景可临时替换，但会丢失 HART 功能。
Q3: 模块支持 2 线制和 4 线制变送器吗？如何设置？A: 两种都支持。每通道可独立配置：通过模块内部引脚或软件设置供电模式。
- 2 线制：模块提供变送器电源（回路供电）
- 4 线制：变送器外部供电，模块仅采集信号
Q4: 更换后信号波动、读数不准怎么办？A: 常见原因及排查：
- 接地环路：检查现场与系统接地，确保单点接地
- 接线不良：重新紧固端子，确认屏蔽层处理规范
- 通道损坏：用信号发生器逐通道测试，更换故障通道
- 干扰：检查线缆是否远离动力线，采用屏蔽电缆
Q5: 质保多久？出现故障如何处理？A: 全新原装产品提供12 个月质保（自发货日起）。质保范围：非人为硬件故障。售后流程：
- 提供故障现象、LED 状态、报警代码
- 技术支持远程诊断
- 确认属质保范围：免费更换或维修⚠️ 不在质保范围：静电击穿、进水、超规格使用、自行拆修。
Q6: 这个模块停产了吗？还能买到全新原装吗？A: AAI143-S00 目前仍在量产供货。市场货源：
- 原厂订货：交期 8~12 周
- 现货库存：全新原装（New Surplus），可提供原厂序列号、装箱单验证
- 注意：低价 “原装” 多为翻新件，建议核验原厂溯源文件。
Q7: 可以替代其他型号 AI 模块吗？A: 仅可直接替代同系列AAI143-Sxx型号。与横河旧款（如 AAI543）或其他品牌模块硬件 / 软件均不兼容。升级替换需重新组态、核对接线定义，建议保留原型号备件。
