描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 型号全称 | 217IF-01（俗称 CP-317/217IF） |
| 订货编号 | JAPMC-CM2300 |
| 适配控制器 | MP920 / CP-317（CP9200SH 机架） |
| 通讯接口 | 2×RS232C（DB9），1×RS422/485 端子口 |
| 支持协议 | MEMOBUS（安川自有协议），支持自定义串口报文 |
| 工作模式 | 主站 Master / 从站 Slave 均可软件配置 |
| 背板总线 | MP920 内部系统总线 |
| 供电 | 5V DC（控制器背板取电） |
| 安装方式 | 机架插槽模块化安装 |
| 工作温度 | 0 ~ 55℃ |
| 湿度 | 5%~95% 无凝露 |
| 状态指示 | PWR、RUN、TX/RX 通讯 LED 指示灯 |
| 诊断能力 | 通讯超时、帧错误、模块硬件自检 |
| 隔离 | 通讯端口与背板逻辑隔离 |
| 防护等级 | IP00，控制柜内安装 |
产品深度介绍

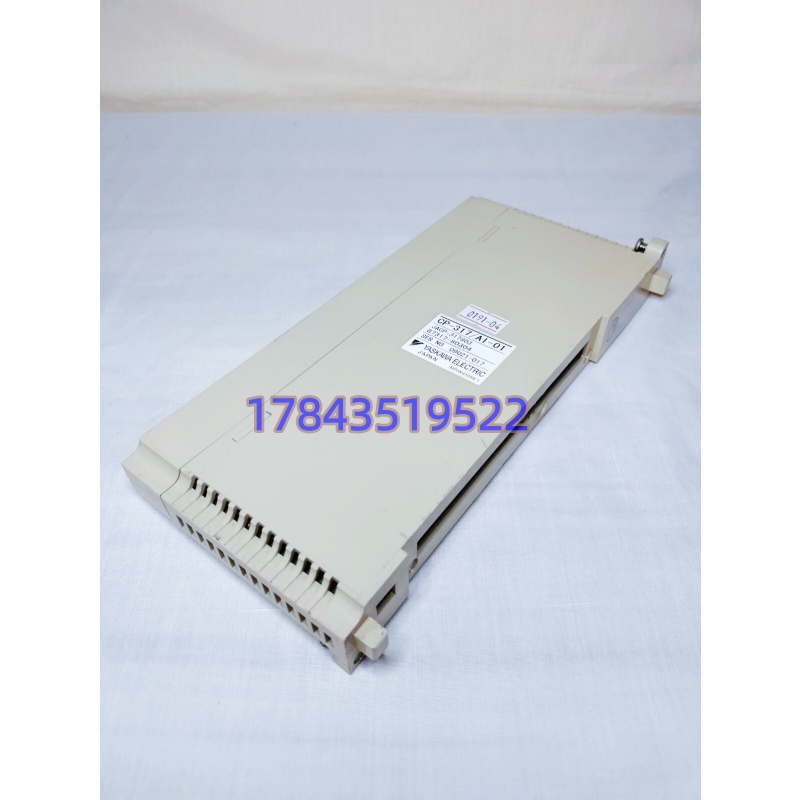

CP-317/217IF（217IF-01）是安川 MP920 运动控制器专用的串行通讯扩展模块，插入 CP9200SH 机架扩展槽使用。 模块集成两路 RS232C + 一路 RS422/485。其中一路 RS232C 可作为编程口，连接 MPE720 上位软件，实现程序上传下载、变量在线监控；其余串口用于和安川变频器、人机界面、第三方仪表做 MEMOBUS 串口数据交互，支持 MSG-SND/MSG-RCV 功能块收发报文。
⚠️重要区分：217IF-01 vs 218IF 217IF-01：串口通讯模块（MEMOBUS RS232/485）； 218IF：以太网通讯模块；二者硬件、功能完全不同，不可互换。 本模块属于运动控制器扩展卡，不是 DCS 卡件，多用于轧机、造纸、大型生产线运动控制，和前面 ABB DCS、艾默生振动监测产品应用领域不同。
应用场景与行业案例
大量应用在早年安川 MP920 运动控制成套设备，集中在冶金轧线、造纸设备、大型生产线、轮胎机械。一旦 217IF 模块故障，会造成 HMI 失联、变频器通讯中断、程序无法上下载，整条产线停机。
- 冶金行业：冷热轧机组、平整线 MP920 运动控制系统，与传动变频器通讯
- 造纸行业：纸机传动、复卷机运动控制，HMI 与控制器数据交互
- 橡胶轮胎设备：成型机、硫化机运动控制，现场仪表通讯
- 其他：大型包装、纺织连续生产线
现场抢修案例 某钢厂平整线 MP920 控制器 217IF 模块故障，HMI 画面无法刷新，多台安川变频器 MEMOBUS 通讯全部中断，生产线紧急停机。安川原厂确认 217IF-01 早已停产，返修周期长达 7 周。紧急采购 CP-317/217IF 备件，在 测试机架完成串口通讯、MEMOBUS 主从站报文全功能测试。 现场工程师断电插拔更换模块，在 MPE720 软件中确认模块识别，恢复通讯参数，上电后 HMI、变频器全部通讯恢复，32 分钟恢复生产。后续储备 1 块同型号备件。
