描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 额定功率 | 3 HP (约2.2 kW) |
| 额定输入电压 | 380-460VAC，三相，50/60Hz |
| 输出电压 | 0-460VAC |
| 额定输出电流 | 5.1A |
| 频率范围 | 0-400Hz |
| 控制方式 | 矢量控制 / V/F控制 |
| 过载能力 | 150%，持续60秒 |
| 冷却方式 | 强制风冷 |
| 防护等级 | IP20 (控制柜安装) |
| 工作温度 | -10°C 至 +50°C |
| 通信协议 | Modbus、RS-485、CANopen (可选) |
| 重量 | 约1.3-1.5 kg |
| 尺寸 (约) | 130 x 73 x 152 mm |
产品深度介绍

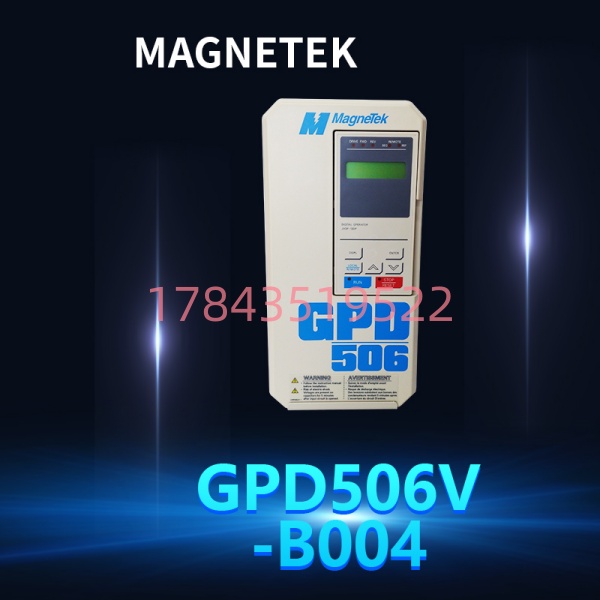

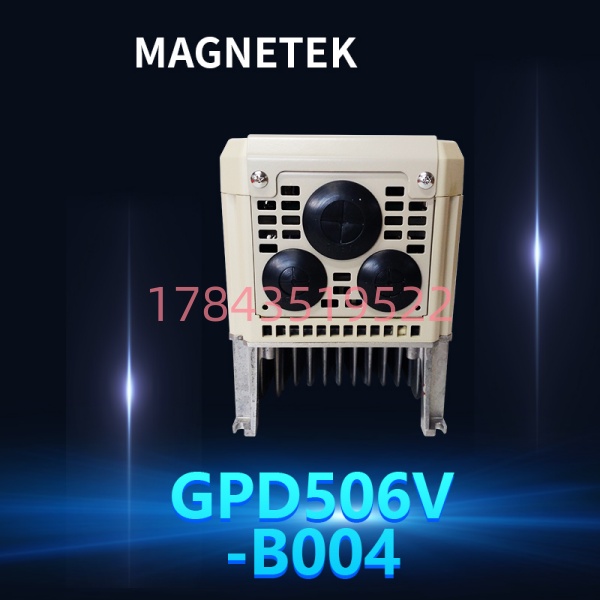

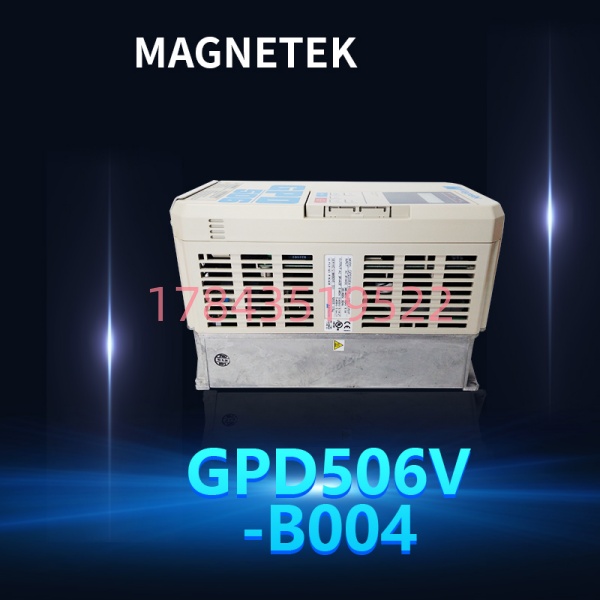

MAGNETEK GPD506V-B004 是美国Magnetek公司生产的交流变频驱动器，实际上核心技术源自日本安川(Yaskawa)——两家公司曾有过深度技术合作，GPD506系列与安川P5系列可相互替换。这款驱动器额定功率3马力(约2.2kW)，输入电压380-460VAC，输出电流5.1A，适用于控制三相交流异步电机的速度和转矩。
说句实在话，这个型号在市面上已经算是”老将”了。它在2000年代初期到2010年代中期应用很广，特别是在HVAC通风系统、泵类设备和轻型输送机械上。采用矢量控制技术，相比普通V/F控制，低速转矩表现更好，动态响应更快。但需要提醒的是——这个型号已经停产，原厂推荐用安川E7系列替代。如果你现在生产线上的GPD506坏了，要么找翻新件，要么趁早规划替换方案。
应用场景与行业案例
一、工程痛点：老变频器坏了，产线停摆怎么办？
去年碰到一个案例：山东某食品包装厂，一条自动装箱线的输送带变频器突然罢工。设备主管老李拆开一看，电容鼓包，板子烧了一片。查型号——Magnetek GPD506V-B004。这玩意儿早停产了，原厂代理商说没库存，建议整条线换E7。
但问题是，整条线换驱动器不是插上去就完事。参数要重设，PID要重新调，至少停机两天。食品厂的生产计划排得死死的，停机两天意味着20吨产品没法包装，损失不小。
最后从备件商那儿调了一块翻新件，48小时到货。老李用了半天时间把参数重新灌进去，电机一转，正常了。这事儿让他后怕——后来专门买了块同型号当冷备。
典型应用场景:
- HVAC通风系统 – 风机变频调速
写字楼、商场的中央空调送风机，根据回风温度自动调节转速。GPD506系列原厂定位就是变转矩应用，节能效果明显。不过现在新建项目基本都用更新的E7系列了。 - 水泵类设备 – 恒压供水
小区二次供水、工厂冷却水循环系统，根据压力反馈调节水泵转速。变频器带休眠功能，没用水的时候自动停机，省电。 - 输送机械 – 传送带调速
包装线、装配线的输送带，需要根据上游来料量调节速度。GPD506的矢量控制在低速时还能保持转矩，不会出现”一慢就抖”的情况。 - 纺织机械 – 络筒机、并纱机
纺织行业对速度稳定性要求高，速度波动大会影响纱线张力。GPD506的转速精度在±0.1%左右，够用。 - 机床辅助设备 – 冷却泵、排屑器
数控机床的辅助电机，不需要主轴那么高的精度，但对可靠性有要求。变频器带过载保护功能，电机卡住时自动跳闸，避免烧电机。
二、替换选型建议
如果你正在用GPD506V-B004，以下几点要心里有数：
1. 替代型号对应关系 ❗
- 变转矩应用（风机、水泵）：用 安川E7系列，型号 CIMR-E7U42P21 (3HP, 460V)
- 恒转矩应用（输送带、搅拌机）：用 安川P5系列，下单前要说明是恒转矩场景
- 不推荐直接买二手GPD506，除非只是临时应急
2. 参数迁移注意事项
- E7系列的参数结构与不完全一样，不能直接拷贝
- 建议在换之前，把原驱动器的所有参数值手动抄下来或拍照
- PID参数、加减速时间、电机铭牌参数是必搬的三项
3. 接线核对 ❗
- 主回路：R/L1、S/L2、T/L3进线，U/T1、V/T2、W/T3去电机
- 控制端子：搞清楚启动信号是两线制还是三线制，模拟量输入是0-10V还是4-20mA
- 接地线：变频器不接地会导致干扰问题，外壳一定要接地
4. 关于翻新件
- 这个型号市面上已经没有全新原装库存了，都是翻新或二手
- 翻新件至少要换掉电解电容和风扇，这两个是易损件
- 要求供应商提供上机测试报告，别买”拆机未测”的
一句话总结：GPD506V-B004是经典老型号，能用但已停产。新项目用E7替代，老产线维修找翻新件备着。换之前拍照记参数，别等坏了再急。
