描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | CP-9200SH-SVA |
| 控制器 CPU | 32 位 RISC 处理器 |
| 运动控制轴数 | 最大 44 轴（多模块扩展） |
| 控制对象 | 伺服电机、步进电机 |
| 控制方式 | 位置 / 速度 / 扭矩控制、电子齿轮、同步跟随 |
| 程序内存 | 512 KB RAM，256 KB Flash |
| 基本 I/O | 64 点数字、32 点模拟（随系统配置） |
| 通信接口 | RS-232/485、以太网、现场总线（可选） |
| 电源 | 24 V DC / 100 V / 200 V AC（按底座配置） |
| 工作温度 | -20°C ~ +60°C |
| 安装方式 | 机架安装（短 / 长底座，最多 4 个底座互连） |
| 编程语言 | 梯形图、SFC、运动控制专用指令 |
产品深度介绍

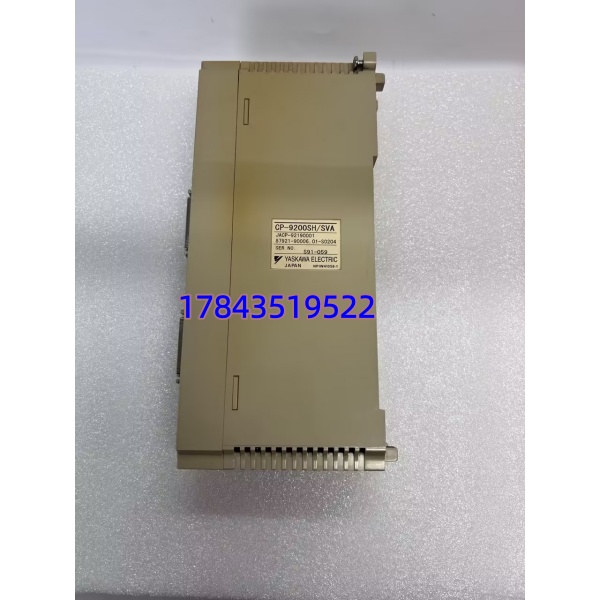

YASKAWA CP-9200SH-SVA 是安川 CP-9200SH 集成控制器系统中的伺服轴控制模块，负责执行高精度运动控制算法，可同时管理多达 44 轴伺服或步进单元。作为 “运动中枢”，它与 CPU 模块、电源模块、I/O 及通信模块组成完整机器控制系统，兼顾顺序逻辑与高速多轴同步控制。
模块支持脉冲序列与总线型伺服驱动，内置电子齿轮、同步跟随、凸轮曲线等功能，适合高速精密定位与连续同步工艺。采用模块化机架结构，可按需扩展轴数与 I/O 规模，便于设备标准化与系列化设计；固件支持在线升级，维护便捷，广泛应用于包装、机床、纺织、电子设备等高速运动场景。
应用场景与行业案例
工程痛点描述
多轴设备常面临同步精度差、定位不准、调试复杂；分立 PLC + 运动卡方案布线繁琐、抗干扰弱、维护成本高；老旧系统扩展困难、更新停机时间长，亟需一体化、高可靠、易扩展的运动控制平台。
典型应用场景
- 包装机械 – 高速枕式 / 立式包装机多轴同步送料、横封、牵引、切刀控制，要求高速下同步误差≤1ms，SVA 模块实现稳定连续运行。
- 数控机床 – 小型加工中心 / 专用机床3–8 轴联动定位、插补控制，适配伺服主轴与进给轴，提升加工精度与表面质量。
- 纺织设备 – 高速经编机 / 织带机多轴同步送经、牵拉、卷取，高速运行保持张力恒定，减少断纱与次品率。
- 电子制造 – 贴片机 / 检测分选机高速精准定位、视觉跟随、多轴协同，满足微米级定位与快速动态响应要求。
- 物流设备 – 高速分拣 / 堆垛机行走、升降、伸缩轴同步控制，实现快速精准取放，提升仓储周转效率。
真实案例
案例：珠三角某包装厂高速线升级前年，一条进口高速枕式包装机原用分立 PLC + 运动卡，8 轴同步漂移大、调试周期长，电磁干扰导致丢步，日均次品超 300 包，每月因调试停机约 8 小时。
更换安川 CP-9200SH-SVA一体化控制系统后：
- 8 轴同步误差稳定≤0.8ms，次品率下降 90%；
- 一体化总线控制，布线减少 60%，抗干扰强，无丢步；
- 内置电子凸轮与同步跟随，调试周期缩短 70%；
- 连续运行 12 个月无故障停机，维护量显著降低。
设备主管反馈：“SVA 模块把多轴同步做稳了，调试简单、运行省心，是高速包装线的可靠选择。”
