产品详情

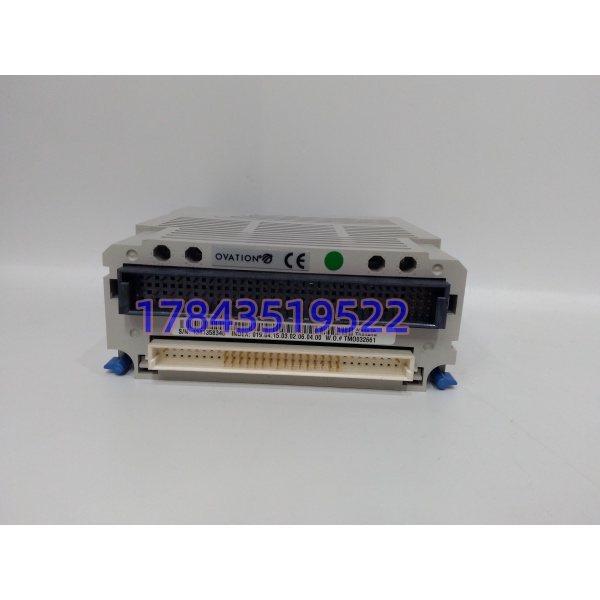

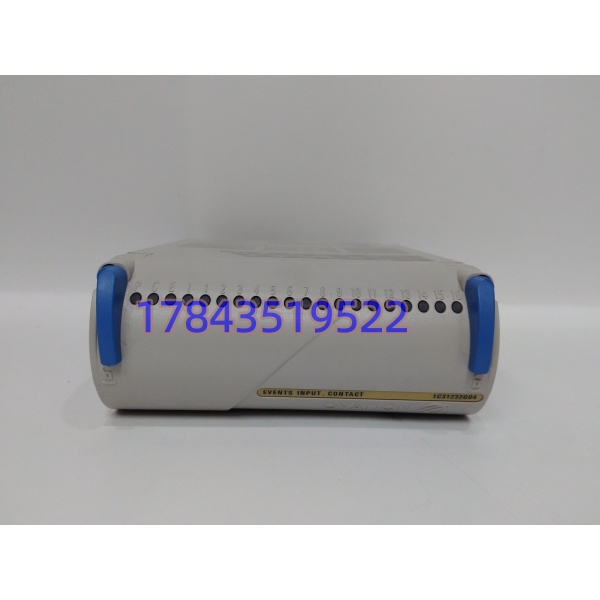

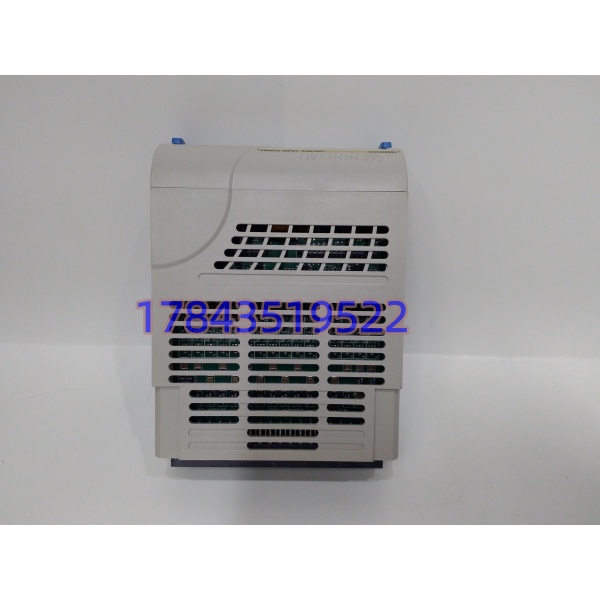

・型号：1C31233G04
・品牌：Westinghouse（Emerson Ovation）
・系列：Ovation DCS
规格参数
- 通道数量：16 路独立触点输入通道
- 信号类型：干接点输入，兼容现场无源开关、限位、继电器触点
- 输入回路电压：模块内部提供 48VDC 检测电源
- SOE 时间戳精度：≤1ms，满足电厂继电保护故障分析标准
- 触点防抖：软件可配置滤波时长 3ms～10ms
- 隔离等级：通道对地 1500VAC，通道间 1000VAC（依据 IEC 61131-2）
- 功耗：单块模块满载运行≤5W
- 通信方式：Ovation 专用 I/O 背板总线
- 工作温度：-20℃～+70℃
- 存储温度：-40℃～+85℃
- 生命周期状态：原厂停止生产，无新订单排产
- 安装形式：Ovation 标准 I/O 机架插拔式安装
产品介绍
（随机切入策略：维护者视角） 很多电厂运维人员容易混淆普通 DI 卡与这款 SOE 专用模块，普通数字输入卡只上传状态，无法精准捕捉先后动作时序，1C31233G04 依靠本地硬件时钟，独立对每一路通道变位记录时间标签。严格来说，它不能用普通 16 通道 DI 卡直接替代，缺失 SOE 时标功能，机组跳闸后无法厘清保护动作先后次序。
存量火电、核电 Ovation 系统服役年限普遍超过 15 年，原厂不再供货新品，整套控制系统大规模改造投入极高。保有一定数量经过通电检测的备用卡件，可以拉长控制系统服役周期，把系统升级窗口期向后推移，摊薄项目改造总投入。
应用场景与库存策略
机组发生主保护跳闸后，如果缺少有效的 SOE 记录，故障排查周期可能拉长数天，而停产卡件海外寻货周期经常超过 60 天，故障期间长期无备件兜底会带来持续运行风险。市场流通拆机货源质量参差不齐，没有平台测试报告的卡件上机后极易出现通道漏记事件。
- 火力发电厂主机 DCS 系统：炉膛安全系统、ETS 跳闸信号采集，建议常备 1 块缓冲备件。
- 核电辅助厂房 Ovation 控制系统：安全相关信号时序采集，优先采用供应商寄售备件模式，降低资金占用。
- 大型化工装置动力站 DCS：机组联锁时序监测，同厂区多套机组可以集中共享 2 块备用卡件。
- 垃圾焚烧电站余热锅炉控制系统：联锁事件记录，可依据机组重要等级选择按需寻货模式。
某内陆热电厂 300MW 机组突发 MFT 动作，事后核查发现一块 1C31233G04 通道异常，部分跳闸信号没有生成 SOE 记录。仓库内没有备用模块，只能临时从另一套备用机组挪用卡件，挪用期间备用机组丧失完整事件记录能力。这次事件之后，采购端更新备件清单，新增 2 块经过全通道测试的 SOE 模块存入恒温备件库，同时建立季度通电测试台账。
