描述
产品详情

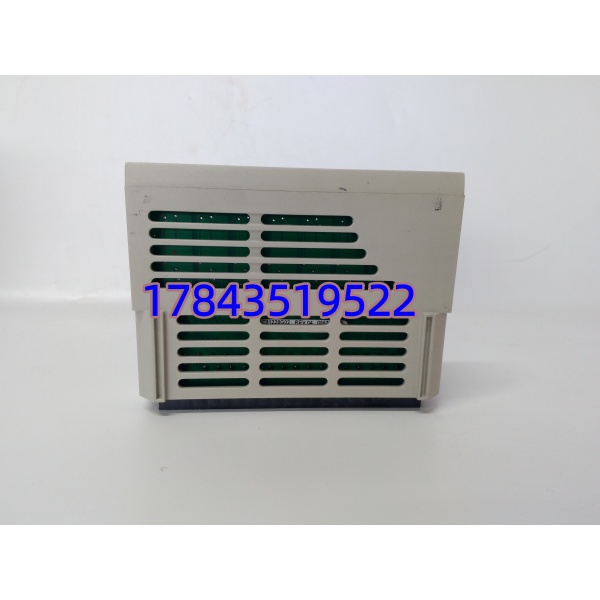

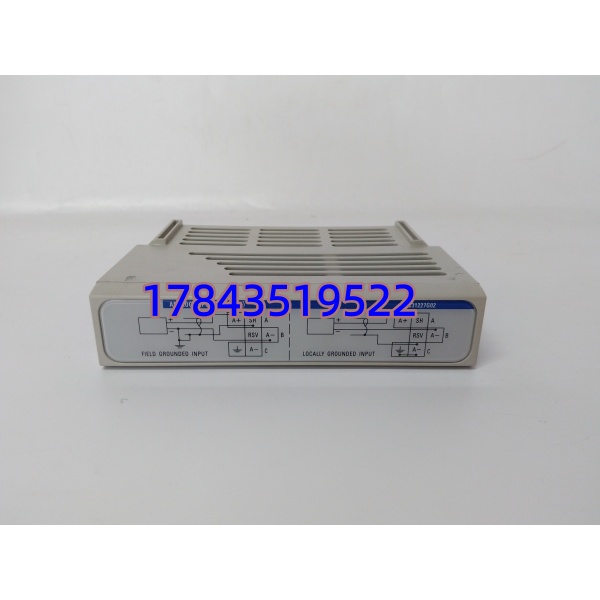

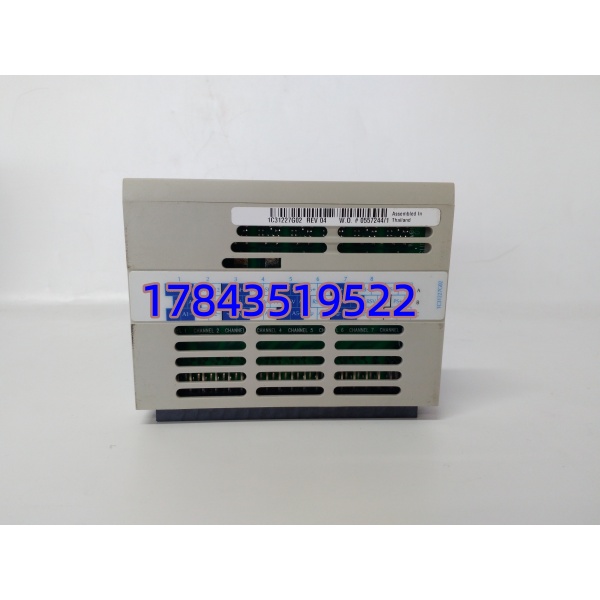

・型号：1C31227G02
・品牌：WESTINGHOUSE / Emerson
・系列：Ovation DCS 过程 I/O 系列
规格参数
| 参数项 | 原厂标准参数（依据官方 Datasheet） |
|---|---|
| 卡件全称 | Voltage Analog Input PMOD 电压模拟输入模块 |
| 采集通道 | 8 路独立差分电压输入 |
| A/D 转换精度 | 14 位高速采样架构 |
| 支持电压量程 | 100mV / 250mV / 1V / 5V / ±10V 软件切换 |
| 电气隔离等级 | 1500V RMS 通道至背板隔离 |
| 单通道输入阻抗 | ≥10kΩ |
| 单卡整机功耗 | ≤4.8W |
| 单通道扫描周期 | ＜10ms |
| 内置诊断功能 | 线路开路、短路、超量程自动告警上传 |
| 系统供电 | Ovation 机架背板 24VDC ±10% |
| 工作温度区间 | -20℃ ~ +60℃（机柜内） |
| 存储温湿度 | -40℃~+85℃，湿度 5%~95% 无凝露 |
| 物理尺寸 | 150mm×100mm×30mm，标准 Ovation 插拔规格 |
| 整机净重 | 0.68kg |
| 合规标准 | IEC 61131-2 工业控制设备抗干扰规范 |
| 安装特性 | 支持热插拔，配套标准 I/O 底座直插式安装 |
产品介绍
（随机切入策略：A 场景痛点） 电厂、炼化运维班组常遇到老式振动传感器、炉膛负压探头仅输出毫伏级弱电压信号，普通 4-20mA AI 卡件无法精准捕捉低幅值信号，1C31227G02 就是原厂专门匹配这类弱电压测点的专用采集卡。严格来说，低于 Ovation 固件 v2.8 版本无法启用通道断线诊断功能，老系统升级固件前无法完整发挥卡件自检能力。 现场实测发现第三方通用采集模块隔离强度不足，励磁启停产生的浪涌极易击穿通道，导致测点漂移甚至通道烧毁。从库存 TCO 角度核算，这套卡件已进入原厂 Last-time-buy 阶段，海外原厂订货周期 90 天以上，单机组测点全覆盖需配置多块卡件，批量一次性储备能避开逐年上涨的海外订货溢价，同时避免故障后等待货期引发的工艺监控盲区。
应用场景与库存策略
整套机组炉膛、振动、位移测点全部依托本卡件采集，一旦卡件通道大面积损坏，炉膛温度、汽轮机振动等关键安全参数全部丢失，机组需降负荷甚至停机消缺；跨境调货周期远超常规 48 小时抢修窗口，无缓冲备件等于直接带风险运行。 多数厂区仅做故障后采购，停产件现货渠道溢价常年浮动 40%-65%，对比单机组常备 1 块缓冲备件的资金占用，突发停机带来的发电量损失、运维加班成本反而更高。
- 火电发电机组场景：采集 TSI 汽轮机振动、炉膛热电偶毫伏信号、缸体位移传感器。单台 300MW 机组部署 4-6 块。备货建议：每台在运机组冷备 1 块，划入 A 类一级安全库存，月度盘点核对完好状态。
- 炼油催化装置场景：反应器差压、温度毫伏变送器采集，单套装置配置 3-5 块。备货建议：厂区中心备件库集中储备 2 块，多车间共享领用，减少重复囤货资金占用。
- 化工合成厂区场景：反应釜液位、压力弱电压传感器信号采集，单厂区用量 2-3 块。备货建议：厂区总库留存 1 块战略备件，不采用零库存管理模式。
- 水电厂监控系统场景：闸门位移、水头压力电压型传感器采集。备货建议：库区统一代管 1 块，多套机柜共用备件周转。
真实案例：某自备 2×300MW 电厂 2025 年夏季高负荷运行阶段，其中一块 1C31227G02 出现 3 路通道漂移，汽轮机振动测点失真，运行班组被迫降负荷至 70% 出力。仓库无备用同型号卡件，原厂订货周期 96 天，只能紧急采购现货溢价 62%，降负荷运行 72 小时直接造成近 95 万发电量亏损。事后备件管理复盘，将该型号卡件更新至一级安全库存清单，每台机组强制留存 1 块缓冲备件，同步锁定长期现货供应商。
