描述
产品详情

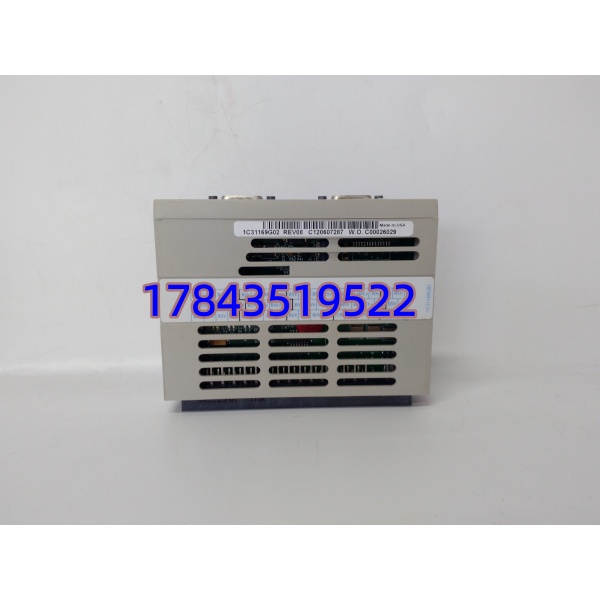

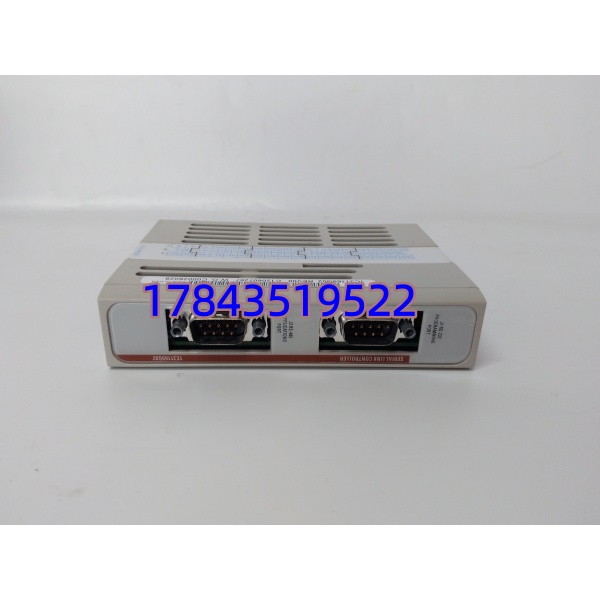

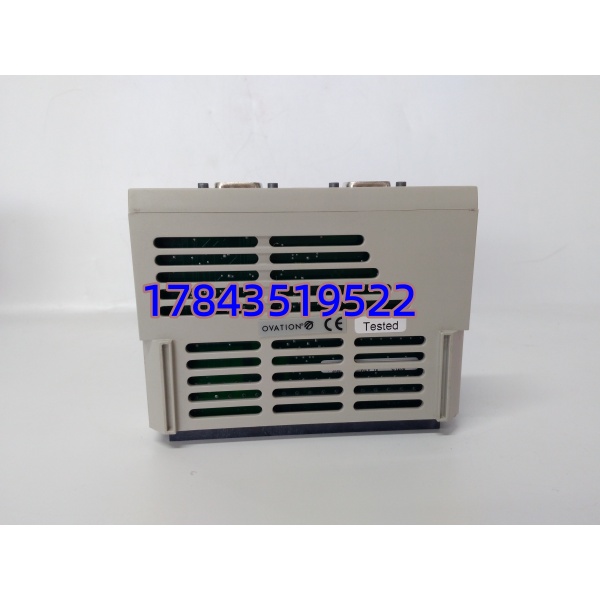

・型号：1C31169G02
・品牌：WESTINGHOUSE/Emerson
・系列：Ovation DCS
规格参数
| 参数项 | 原厂标准参数 |
|---|---|
| 官方全称 | Serial Link Controller 串行链路控制器 |
| 系统供电 | Ovation 机架背板 24VDC（±10%），工作电流 1.5A |
| 端口定义 | J1 DB9 RS232 配置口；J2 DB9 RS485/422 四总线现场口，双端口电气隔离 |
| 支持工业协议 | Modbus RTU/ASCII、DNP3 电力规约、自定义 ASCII 串口协议 |
| 波特率上限 | RS232：115.2kbps；RS485：3.125Mbps |
| 现场总线传输距离 | RS485 模式最长 1200 米多节点组网 |
| 机柜工作温度 | 0℃ ~ +55℃（IEC 61131 工业设备标准） |
| 防护等级 | IP20，仅限密闭控制柜内部安装 |
| 物理尺寸 | 150mm×100mm×30mm |
| 整机净重 | 0.68kg |
| 安装特性 | Ovation 标准机架直插，支持在线热插拔 |
| 故障诊断 | 板载状态 LED，系统后台可读取断线、短路、通信超时告警 |
产品介绍
（随机切入策略：E 维护者视角） 常年驻厂的自控运维人员都清楚，Ovation 系统原生背板没有富余串口通道，老旧机组配套的励磁调节器、TSI 振动仪表、水质分析仪只留 RS485 接口，1C31169G02 就是原厂唯一配套硬件网关。严格来说，它只在 Ovation 固件 v3.2 及以上完整解析 DNP3 电力规约，低于该版本固件只能运行基础 Modbus，无法对接变电站侧远动设备。
现场实测发现第三方串口转换模块无法替代这款卡件，外置网关会丢失系统链路冗余诊断信号，锅炉、汽机辅控极易触发无依据联锁动作。从备件全周期 TCO 核算，电厂、炼化存量装置改造更换全套以太网智能仪表成本极高，囤备 1-2 块原装卡件能大幅拉长现有控制系统服役周期。原厂已终止批量量产，海外原厂 Last-time-buy 订货周期普遍超 90 天，现货渠道溢价常年浮动 35%-60%，提前锁定库存能规避突发停机后的高额紧急采购成本。
应用场景与库存策略
单块 1C31169G02 故障会直接切断机组励磁、振动、水质全部串口测点数据，机组无法稳定带负荷，大型火电机组每停机 4 小时发电量损失可达百万级别；跨境原厂调货周期远超常规抢修窗口期，没有缓冲周转时间。 多数厂区执行零库存备件管理，等到卡件击穿再临时寻源，停产件现货价格会短期暴涨，对比常年留存 1 块缓冲库存的资金占用，突发采购溢价反而拉高整体运维成本。
- 火电发电机组场景：对接发电机励磁系统、汽轮机 TSI 振动采集仪表，单台 300MW 机组最少部署 2 块卡件。备货建议：每台在运机组冷备 1 块，划入 A 类一级关键备件，纳入月度盘点清单。
- 炼油化工装置场景：配套在线 COD 分析仪、压缩机本地串口控制器，单套装置配置 3-5 块。备货建议：厂区中心备件库集中储备 2 块，车间按需领用登记，减少重复囤货。
- 市政水处理厂区场景：连接流量、水质串口采集单元，单厂区用量 1-2 块。备货建议：不单独批量囤货，采用供应商寄售备件模式，按需调货降低资金呆滞。
- 水电厂监控系统场景：对接闸门开度串口采集单元，库区多套分散 Ovation 机柜。备货建议：库区总库预留 1 块战略囤货，停产件严禁执行零库存管理。
真实案例：华北某自备 300MW 电厂 2025 年大修后并网阶段，一块 1C31169G02 串口隔离芯片击穿，励磁系统测点全部断联，机组无法带额定负荷。厂区仓库无备用卡件，原厂订货周期 92 天，只能高价现货渠道溢价 58% 采购，停机 12 小时直接造成 118 万发电量损失。事后备件管理复盘，将该卡件更新至一级安全库存清单，单机组强制留存 1 块缓冲备件，同时和现货供应商签订长期锁价供货协议。
