描述
产品详情

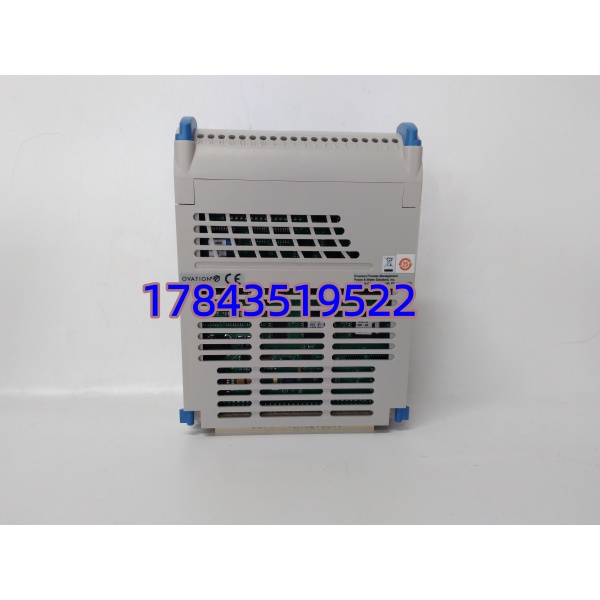

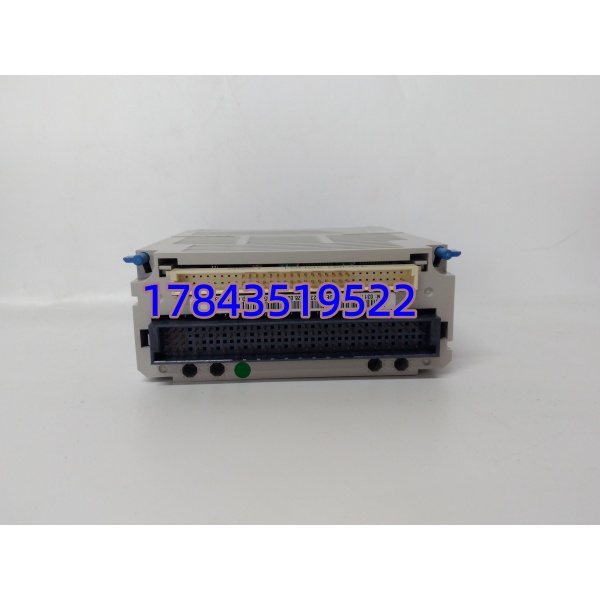

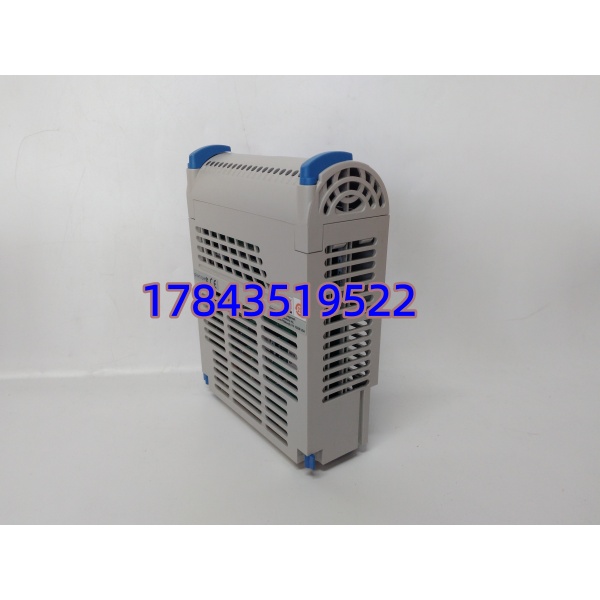

・型号：5X00070G04
・品牌：WESTINGHOUSE（艾默生工业自动化）
・系列：Ovation 5X00070 毫伏模拟输入系列
规格参数
| 参数项 | 标准参数值 |
|---|---|
| 硬件型号 | 5X00070G04 |
| 采集通道 | 8 路独立差分毫伏输入 |
| 可编程输入量程 | ±20mV、±50mV、±100mV |
| AD 转换分辨率 | 14 位 |
| 整机供电 | 24V DC 背板取电 |
| 静态功耗 | ＜2W |
| 单通道采集精度 | ±0.1% 满量程 |
| 单通道采样周期 | 2ms |
| 工作环境温度 | -40℃ ~ +70℃ |
| 存储温度区间 | -40℃ ~ +85℃ |
| 湿度耐受 | 5%~95% RH，无凝露 |
| 抗振动标准 | 5g，10~500Hz（IEC 60068） |
| 总线规格 | Ovation 专属 I/O 背板，支持带电热插拔 |
| 整机尺寸 | 125×105×35mm |
| 整机净重 | 0.5kg |
| 合规认证 | CE、UL、IEC 61000-6-2 工业抗扰 |
产品介绍
（随机切入策略：D 核心数据驱动） 根据原厂 Datasheet 标定，5X00070G04 单通道 2ms 高速采样能力，是老旧 Ovation 机组捕捉炉膛、催化反应微小温度波动的核心硬件。严格来说，该卡仅适配毫伏级弱信号，4-20mA 变送器无法直连，必须搭配信号隔离转换底座，现场扩容时常有人忽略这点直接接线，造成模块输入回路烧毁。
艾默生已永久关闭该型号量产通道，Last-time-buy 窗口期早已截止，市面流通货源仅拆机检测件与少量早年库存尾货。存量火电、化工装置里，热电偶回路无冗余配置，单块模块故障会直接丢失 8 路温度测点；对比故障后空运备件、停机人工巡检产生的综合损耗，提前储备备件能大幅压低装置长期 TCO。同系列前代 G01/G02/G03 硬件引脚完全互通，G04 是迭代优化版本，滤波电路升级，现场实测温漂比旧版降低 40%。
应用场景与库存策略
痛点切入
毫伏热电偶回路几乎不会做通道冗余，5X00070G04 一旦内部 ADC 芯片失效，8 路炉膛、反应器测温点全部离线；原厂无全新补货渠道，合格拆机货源逐年缩减，加急调货周期普遍 8~18 天，连续生产装置无法依靠人工就地抄表长期维持工艺监控。
典型场景与备货建议
- 火电厂锅炉炉膛测温：K 型热电偶毫伏信号采集，用于燃烧配风自动调节。单台机组机柜常备 1 块冷备件，两台机组共用中控室增设 1 块共享缓冲库存。
- 炼油催化裂化反应器：多点测温热电偶采集，温度波动直接关联催化剂活性，全年 24 小时不间断采集，元器件老化更快，建议供应商寄售代管，降低自有资金占用。
- 煤化工气化炉装置：高温热电偶信号采集，属于安全联锁关键测点，每套气化炉配套系统强制储备 2 块缓冲备件。
- 余热发电窑炉系统：窑壁分布式测温，环保在线监测强制测点，单厂区 Ovation 系统至少留存 1 块备用模块，避免环保数据断传触发处罚。
真实案例
某 2×300MW 自备电厂 1 号机组 5X00070G04 内部运放损坏，炉膛 8 支热电偶信号全部丢失，锅炉燃烧闭环调节回路切手动。仓库无同型号备件，流通市场合格检测件调货耗时 11 天，期间每 2 小时安排运维人员现场读取热电偶就地显示仪表，人工成本叠加燃烧不稳导致的煤耗上升损失合计 14.3 万元。事后设备部更新 ABC 库存清单，将该型号划入 A 类停产关键采集卡，按单机组 1 块标准固定备货
