描述
关键技术规格
| 参数项目 | 技术参数 |
|---|---|
| 通道配置 | 16 路独立 RTD 热电阻输入通道，支持 2/3/4 线制接线 |
| 兼容分度号 | PT100、PT1000、Cu50、Ni100，软件可自由组态切换 |
| A/D 转换精度 | 16 位分辨率，温度测量误差≤±0.1℃ |
| 通道隔离等级 | 单通道与背板总线 1500 VAC 光电隔离，抑制电机启停干扰 |
| 配套端子底座 | 匹配专用 PMOD 端子底座，不可直接裸线接线 |
| 背板供电 | Ovation 机架 24 VDC ±10%，整机稳态功耗≤4 W |
| 热插拔特性 | 原生支持机架带电拔插，单通道故障不影响其余测温回路 |
| 工作温区 | -40 ℃ ~ +70 ℃，适配电厂高温机柜、室外保温控制柜 |
| 状态指示灯 | PWR 电源、RUN 运行、COMM 总线通讯、16 路独立通道故障 LED |
| 整机尺寸重量 | 165 × 120 × 32 mm，净重 0.36 kg |
| 合规认证 | CE、UL/cUL、Class1 Div2 防爆、RoHS |
| 原厂状态 | 西屋老款 Ovation 备件已停产，存量用于火电、化工机组维保改造 |
产品深度介绍

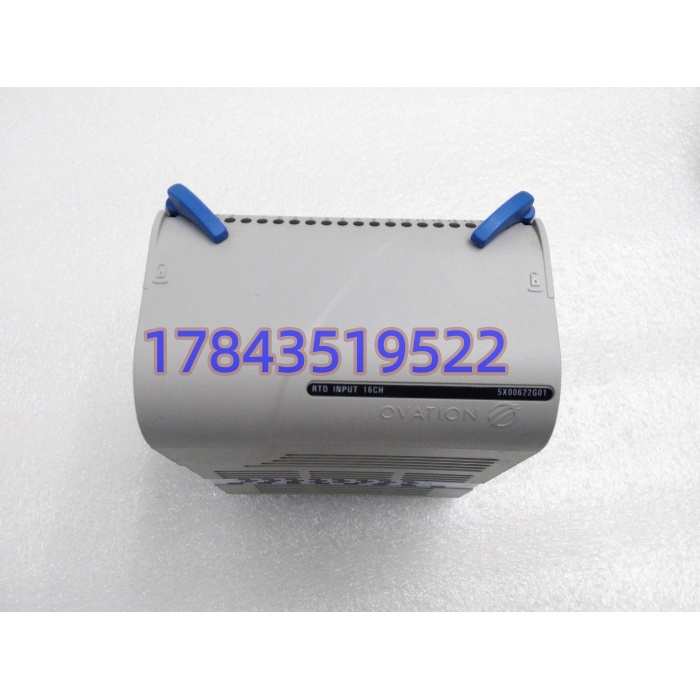

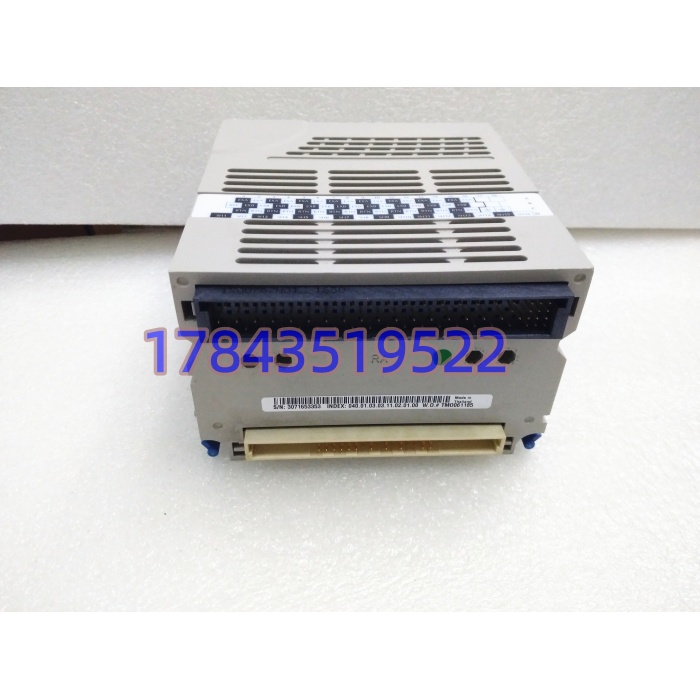

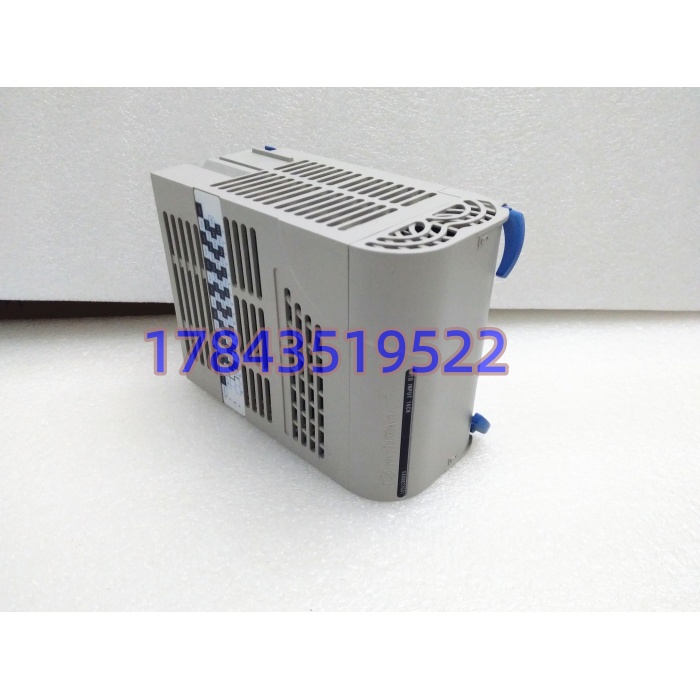

5X00622G01 是艾默生 Ovation DCS 专用 16 通道 RTD 热电阻采集电子模块，专为工业温度监测场景设计，广泛配套火电锅炉、汽轮机、化工精馏塔、水处理换热站测温回路。模块需搭配专用端子底座使用，读取 PT100 等热电阻阻值，转换为标准温度数值上传控制器，是机组温度监控核心采集卡件。
采用全通道独立隔离电路，大功率动力电缆产生的电磁干扰不会造成温度跳变；兼容 2/3/4 线制热电阻，软件自动补偿线路引线电阻，减少现场布线误差。支持机架热插拔，单块卡件更换无需整列 I/O 断电；逐通道硬件自诊断，断线、短路、超量程单独点亮对应通道报警灯，快速定位现场测温回路故障。宽温军工级元器件适配电厂高温机柜，大幅降低温度测点异常引发的机组保护误动、非计划停机时长。
常见问题解答
- 老哥，5X00622G01 能直接替换同系列 5X00119G01 吗？坦白讲不能直接互换，两者通道数量、底层采样程序不通用。5X00119G01 为 8 通道 RTD 卡，5X00622G01 是 16 通道，组态软件通道地址、校准参数完全不兼容，直接上机测点无读数。更换必须严格匹配尾号型号，我们可成套配套对应端子底座发货。
- 只更换这块 RTD 电子模块，需要重新下装系统组态吗？同型号、同固件版本替换无需重新编译下载，原有分度号、温度量程、报警阈值全部保留；但必须沿用原有配套端子底座，底座接线定义改动会导致测温偏差。出库可提前核对固件版本，到货直接插机架上电运行。
- Ovation 机架更换 5X00622G01 支持热插拔吗？硬件原生支持机架带电拔插，但现场热电阻信号线严禁带电拆卸。我见过电厂检修人员热拔底座测温线缆，浪涌击穿模块隔离芯片，16 路炉膛温度测点全部丢失，机组协调控制大幅波动，紧急降负荷处理。拔插仅操作机架模块，端子接线必须断电。
- 怎么区分全新原装和维修翻新卡件？每块入库核验机身原厂序列号、镭射标识，PCB 无维修动焊、背板金手指无磨损氧化，原厂密封标签完整。发货附带完整 Ovation 机架 24 小时挂网测试报告，支持视频通电核验通道指示灯；市面翻新卡普遍存在测温漂移、单通道断线误报，我们不流通维修二手件。
- 这块 RTD 采集模块质保多久，测温异常怎么处理？整机质保 12 个月，现场接错高压、进水腐蚀、静电击穿不在质保范围。上机前提供远程分度号组态、三线制热电阻补偿调试指导；若模块原生硬件缺陷导致无采样、通道报错，免费换新并承担往返物流。
- 一块 5X00622G01 最多能带多少支 PT100 热电阻？单卡 16 通道，每通道独立挂载 1 支热电阻，不建议同通道并联多支仪表，会造成阻值分压、测温失真。测温线缆全程屏蔽单端接地，与动力电缆分槽敷设，减少温度数值跳变。
- 秋冬干燥机柜拆装，静电会不会损坏模块测温通道？北方电厂冬季静电击穿故障率很高，操作全程佩戴接地防静电手环，仅握持模块塑料外壳，严禁触碰背板金手指与底座端子。有班组电工未做防静电防护，拆箱静电击穿单通道隔离电路，整条炉膛温度测点失效，连夜抢修。
