描述
产品详情

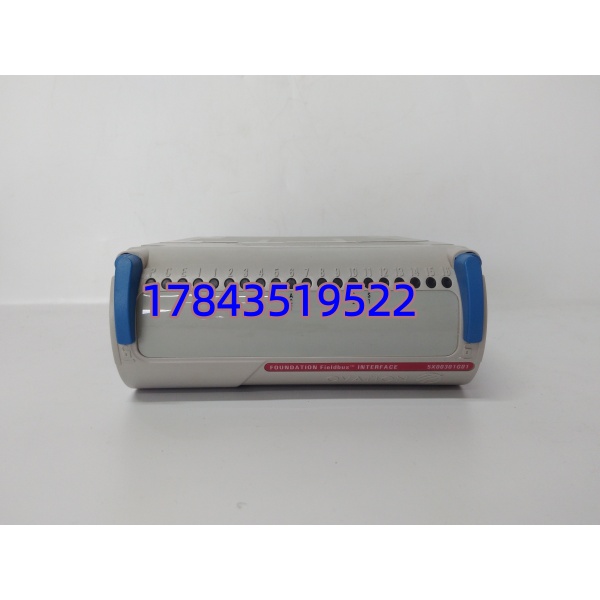

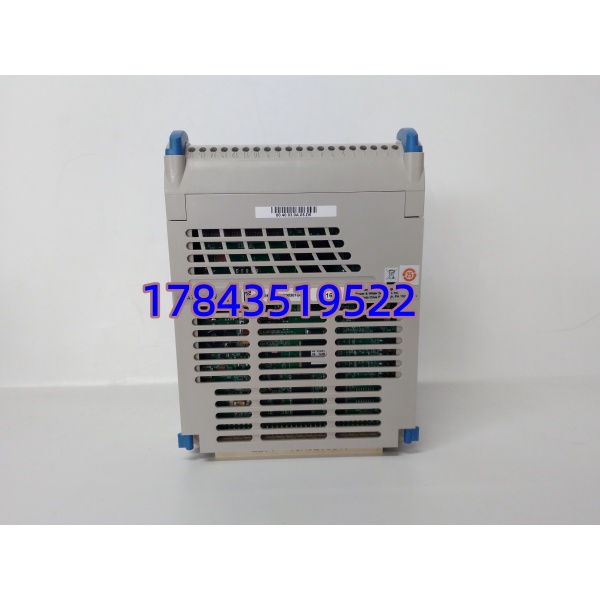

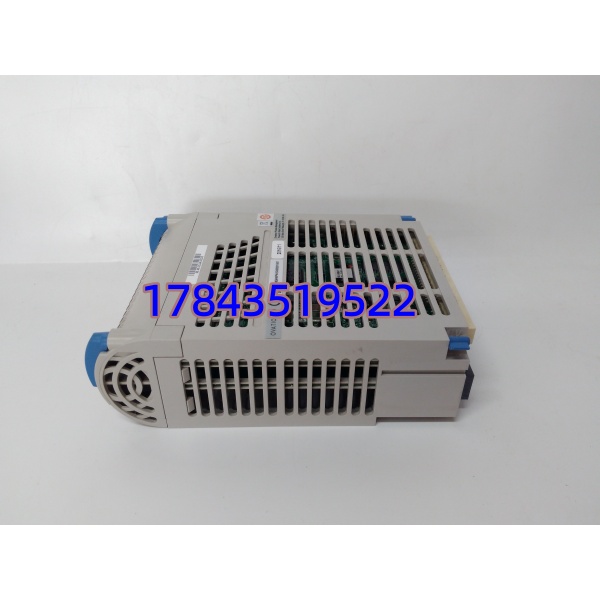

・型号：5X00301G01
・品牌：WESTINGHOUSE（西屋电气）
・系列：Ovation DCS FF 现场总线子系统
规格参数
| 参数项 | 参数数值 |
|---|---|
| 总线协议 | FF H1 Foundation Fieldbus |
| 单卡最大挂载仪表 | 16 台标准 FF 智能变送器 |
| 系统供电 | 机架背板 24VDC，无需外部辅助电源 |
| 通道电气隔离 | 2500V AC 光电隔离 |
| 总线传输速率 | 31.25 kbit/s |
| 单段总线最大线缆长度 | 1900 米屏蔽双绞线 |
| 工作环境温度 | -40℃ ~ +85℃ |
| 存储温度区间 | -55℃ ~ +125℃ |
| 支持功能 | 仪表参数读写、回路诊断、故障上传、冗余切换 |
| 外形尺寸 | 41mm × 159mm × 108mm |
| 裸板自重 | 0.33kg |
| 合规标准 | IEC 61158、CE、UL、ISA-S71.04 G3 防腐等级 |
| 兼容替代件 | 1X00458H01（硬件引脚直替，功能完全对齐） |
产品介绍
（切入策略：C 竞品对比） 很多运维会混淆 5X00301G01 与普通 4-20mA 模拟输出卡，二者硬件插槽通用，但底层总线协议完全不互通，混用会直接造成整条 FF 仪表回路离线。严格来说，该模块仅适配初代 Ovation V1/V2 机柜背板，新款 S 系列 IO 机架无法插接，原厂 2019 年停止全新品量产，官方推荐升级替换件为 1X00458H01。 对比单台仪表单独铺设模拟线缆的方案，FF 总线依靠该模块实现一缆多设备布线，大幅缩减现场施工与后期线路排查工作量。从备件持有成本看，虽然单卡采购单价高于普通 IO 板，但整条总线数十台仪表共用一块通讯卡，一旦卡件失效，所有流量、压力智能仪表全部无反馈，提前储备安全库存，能规避整条工艺回路失控带来的连锁停机损失。
应用场景与库存策略
痛点切入
火电、化工存量 Ovation 机组的 FF 总线回路属于典型单点故障架构，单块 5X00301G01 故障会让总线下全部智能变送器失去通讯，炉膛压力、精馏塔液位、管线流量等关键工艺数据全部丢失，极易触发工艺联锁停机。原厂新品早已断供，海外调货交期普遍 30 天以上，市面流通拆机货源逐年缩减，越往后采购溢价越高。多数工厂只储备常规 AI/AO 卡，忽略总线通讯卡，故障后临时寻货空档极易引发长时间停产。
典型场景与备货建议
- 火力发电厂锅炉 FF 智能压力变送器总线：管控炉膛、汽包核心安全参数，属于一级监测回路，建议常备 1 块完好拆机卡作为缓冲库存，划入 A 类关键备件，最低安全库存锁定 1 件。
- 煤化工精馏塔 FF 流量 / 液位仪表集群：24 小时连续生产，单总线挂载 12 台以上变送器，厂区配备 3 套及以上 FF 总线单元时，联合周边同行业厂区搭建备件共享周转池，分摊采购资金。
- 大型炼化装置原料输送总线回路：工艺参数直接对接环保在线监测，数据中断会触发环保处罚，机组剩余服役周期 3–5 年无 DCS 改造计划，建议战略囤货 2 块，同时锁定具备总线全功能检测的供应商。
- 城市垃圾焚烧厂脱硝系统 FF 温度仪表：非机组安全联锁，但长期无监测会造成脱硝药剂过量浪费，采用供应商现货代管模式，降低自有资金呆滞积压。
真实案例
某华北 400MW 自备电厂锅炉工段部署 2 路 FF H1 总线，2025 年冬季夜班 5X00301G01 通讯芯片烧毁，整条总线下 14 台炉膛压力变送器全部失联；仓库未储备同型号总线卡，国内现货仅 1 块翻新件，跨区域运输加总线负载模拟测试耗时 44 小时，锅炉监测数据空白触发电网负荷限制，发电量缺口与考核罚款合计 24.6 万元。后续库存梳理中，设备管理团队将该总线卡划入 A 类停产关键备件，同步登记兼容替换型号 1X00458H01，设置最低安全库存 1 块。
