产品详情

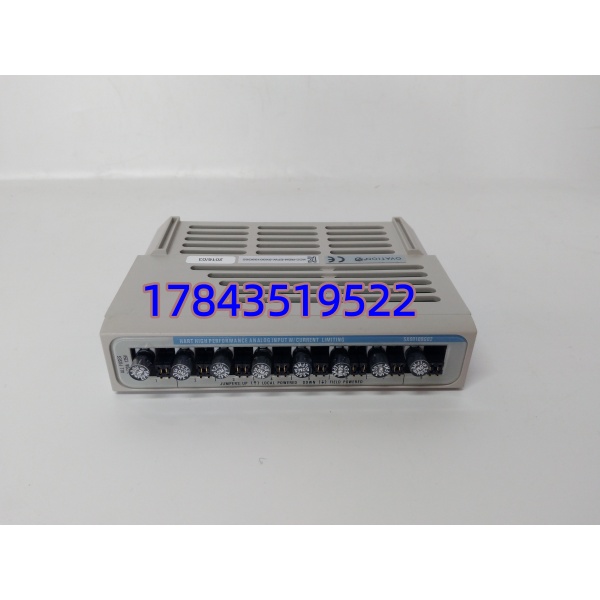

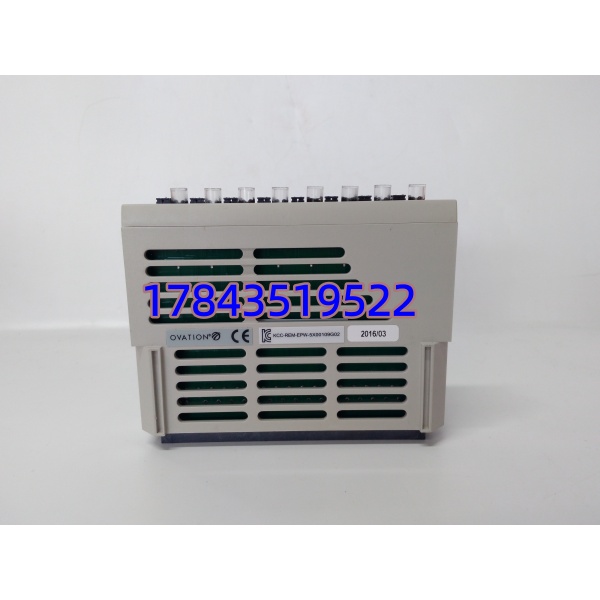

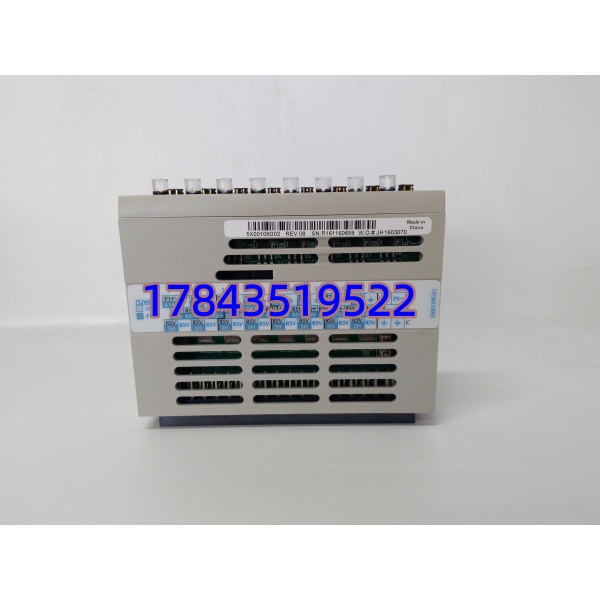

・型号：5X00109G02
・品牌：Westinghouse（Emerson 旗下）
・系列：Ovation 老款 HART 模拟量 I/O 配套组件
规格参数
| 参数项 | 原厂 Datasheet 技术指标 |
|---|---|
| 适配主采集卡 | 5X00106G01 HART 高性能模拟输入卡 |
| 通道数量 | 8 路完全独立隔离通道 |
| 信号兼容范围 | 4–20mA 标准回路，支持 HART 5/7 协议数字叠加 |
| 单通道保护保险 | 内置可更换微型限流保险，单路短路不牵连整卡 |
| 供电配置方式 | 板载跳线切换：机柜本地供电 / 变送器外部远程供电 |
| 背板输入电压 | 24VDC 直流，整板最大功耗 3.5W |
| 模数转换精度匹配 | 配合主板实现 16 位采样，满量程误差 ±0.1% |
| 响应延时 | 单通道采集刷新＜2ms |
| 合规工业标准 | IEC 61010-1、ISA S88 EMC 抗干扰规范 |
| 工作温度区间 | -40℃ ~ +70℃机柜环境 |
| 防护等级 | IP20 机柜内部防护 |
| 整机重量 | 0.36kg |
| 安装形式 | 与 5X00106G01 成对叠插 Ovation 标准 I/O 背板 |
产品介绍
（随机切入策略：D 核心数据驱动） 这套个性板的存在直接决定整套 HART 模拟采集回路的容错能力，现场实测对比不带独立保险的通用端子组件，单路变送器短路故障时，5X00109G02 仅熔断对应通道保险，其余 7 路测点维持正常采集，测点中断范围直接缩小 87%。严格来说，它无法单独上机运行，必须和 5X00106G01 电子采集主板成套配对使用，单独采购无任何使用价值。
根据 Emerson 生命周期公告，该组件 2021 年终止原厂量产，后续仅提供拆机翻新备件。多数电厂运维习惯只储备采集主板，忽略配套个性板库存，一旦端子层烧毁只能整套卡件停机更换。提前成套储备备件，可避免单块小配件缺失导致整套 I/O 通道下线，拉长老 Ovation 系统服役周期，延后整套机柜改造大额投入，从长期运维数据看能降低 30% 左右非计划停机带来的额外检修成本。
应用场景与库存策略
痛点切入
锅炉液位、汽机温度这类连续调节测点一旦通道短路，无独立保险保护的 I/O 板会整块离线，中控瞬间丢失数十条工艺参数；海外原厂翻新件交付周期 6–10 周，机组检修窗口期很难匹配到货，临时拆东墙补西墙会造成多套测点长期无监控。
典型场景与备货建议
- 火电厂锅炉汽包液位、给水流量测点柜：属于闭环调节关键 A 类测点，每套 8 通道 I/O 站成套备用 1 组（主板 + 5X00109G02 个性板）。
- 化工合成装置压力变送器集中采集柜：现场粉尘、潮湿易造成端子短路，两套 I/O 机柜共享 1 套备用个性板，纳入月度备件盘点。
- 燃气联合循环余热锅炉温度监测站：偏远厂区备件调拨耗时久，场站就地留存 1 套成套备件，避免故障后长途调货延误生产。
- 服役超 12 年存量 Ovation 系统：原厂无全新成套组件产出，完成 Last-time-buy 批量锁货，一次性储备 3–5 套适配个性板覆盖未来 5 年检修。
真实案例
华北某 2×300MW 热电厂 2024 年 #2 机组给水变送器进水短路，5X00109G02 单通道保险熔断，但库房仅储备采集主板、无配套个性板，整套 8 路液位、流量测点全部离线，运行人员只能依靠就地仪表人工监盘，机组被迫降负荷运行 5 天，发电量损失超 95 万度。复盘后调整库存规则：所有 HART AI 卡件必须成套储备主板 + 个性板，库区额外留存 2 块单独个性板做应急替换。
