CPUM 200-595-046-114 是 Vibro-Meter VM600 系统中的核心通讯处理单元，作为振动监测系统的 “通讯中枢”，负责机箱内各功能卡件（如振动卡、位移卡）的数据汇总、协议转换，以及与上位 DCS/PLC、SCADA 系统的数据交互。
该模块采用双宽卡件设计，占用机架两个槽位，搭载高性能处理器，支持多种工业通讯协议，确保实时、可靠的数据传输。广泛应用于燃气轮机、蒸汽轮机、发电机、压缩机等关键旋转机械的状态监测与保护，是电力、石化、冶金等行业设备健康管理的核心备件。

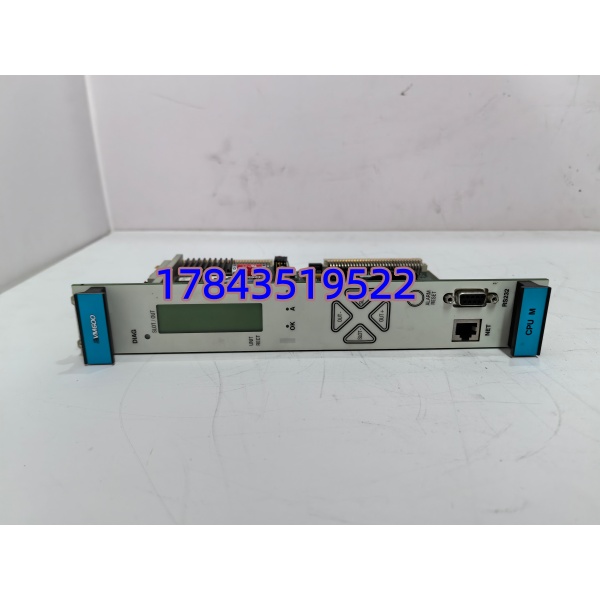

CPUM 200-595-046-114
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | CPUM 200-595-046-114 |
| 品牌 / 系列 | Vibro-Meter VM600 |
| 功能定位 | 通讯处理、数据交互、协议转换 |
| 供电电压 | 24V DC ±15%（冗余输入） |
| 通讯协议 | Modbus RTU/TCP、Profibus、以太网 |
| 工作温度 | -20°C ~ +60°C |
| 安装方式 | 机架式插槽安装（双宽卡） |
| 尺寸（宽 × 高 × 深） | 178 mm × 254 mm × 89 mm |
| 重量 | 约 1.26 kg |
| 认证 | CE、UL、ISO 9001 |

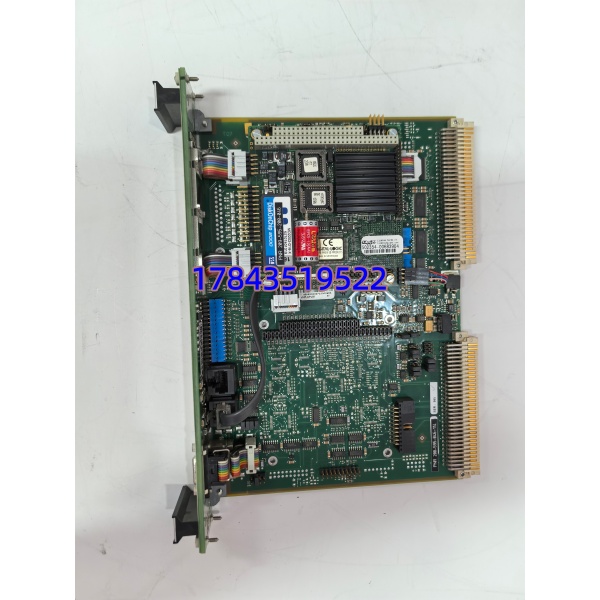

CPUM 200-595-046-114
入库质检全流程
- 入库验收核验核对原厂标签型号（200-595-046-114）、序列号，检查 PCB 无腐蚀、无划痕、无维修焊痕，金手指无氧化变形，配套说明书、合格证齐全，留存原厂装箱单溯源。
- 上机功能实测使用 VM600 原厂测试机架，插入 CPUM 卡件，接通 24V 冗余电源。依次测试：
- 通电自检：PWR/RUN 指示灯状态正常
- 内部通讯：与振动卡件数据交互正常
- 外部通讯：Modbus TCP/IP 通讯握手成功
- 连续运行：满负载运行 24 小时，温升正常，无报错
- 电气参数检测用 Fluke 115 万用表测量：
- 绝缘电阻：500V 摇表测试＞10MΩ
- 接地连续性：符合 EN 61000 标准
- 电源输入：24V DC±15% 范围内稳定
- 固件与配置备份读取并记录固件版本（如 Vx.x.x），备份默认配置参数，拍摄 DIP 开关 / 跳线设置照片存档，确保后续替换配置一致。
- 成品封装出库质检人员签字确认后，用防静电袋真空密封，外层加气泡膜与硬质纸箱，贴附 QC 合格标签 + 型号标签，入库定位存放。

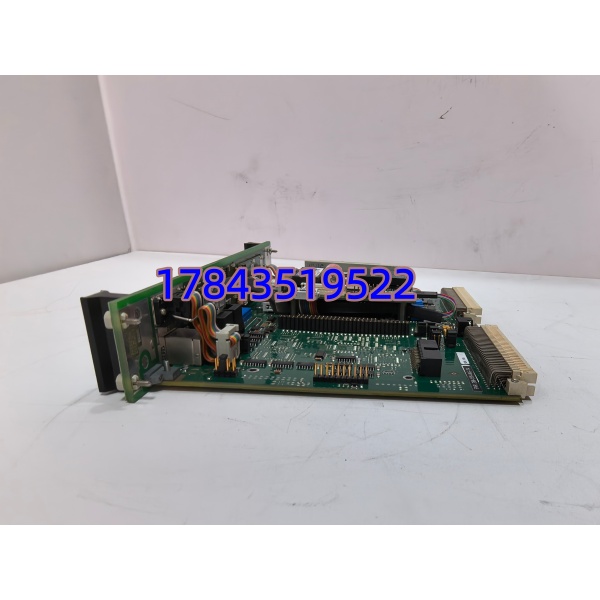

CPUM 200-595-046-114
现场安装避坑指南
- 固件版本不匹配VM600 系统对固件兼容性要求极高。曾遇到现场新卡固件 V3.5，旧系统固件 V2.9，导致通讯握手失败，系统离线。✅ 避坑：更换前读取原卡固件版本，采购时明确要求同版本或兼容版本，必要时现场刷写固件。
- 金手指接触不良双宽卡件重量大，插拔时易导致金手指磨损或背板插槽松动，出现间歇性通讯中断。✅ 避坑：
- 插拔前断电，垂直均匀用力推入
- 用无水酒精擦拭金手指，避免手直接触碰
- 安装后拧紧固定螺丝，防止振动松动
- 冗余电源接线错误模块支持 24V DC 冗余输入，正负极接反或地线虚接会导致模块烧毁。✅ 避坑：
- 严格按照标签接线：VCC (+)、GND (-)、PE (地)
- 用万用表测量输入电压，确认无短路
- 冗余电源两路独立供电，不可并联
- 静电击穿风险PCB 板集成高精度芯片，秋冬干燥环境静电电压可达数千伏，极易击穿模块。✅ 避坑：
- 全程佩戴防静电手环，在防静电垫操作
- 模块取出后立即安装，避免长时间暴露
- 禁止用手触摸芯片与元件引脚
