描述
产品深度介绍
VIBRO-METER VM600 MPC4+IOC4T 是 Meggitt 旗下 Vibro‑meter 专为汽轮机、压缩机、燃气轮机、风机等大型旋转机械设计的TSI（振动监测与保护系统）核心卡件，由 **MPC4（主保护卡）与IOC4T（接口卡）** 配对使用，构成完整的 6 通道监测 + 保护 + 输出单元。

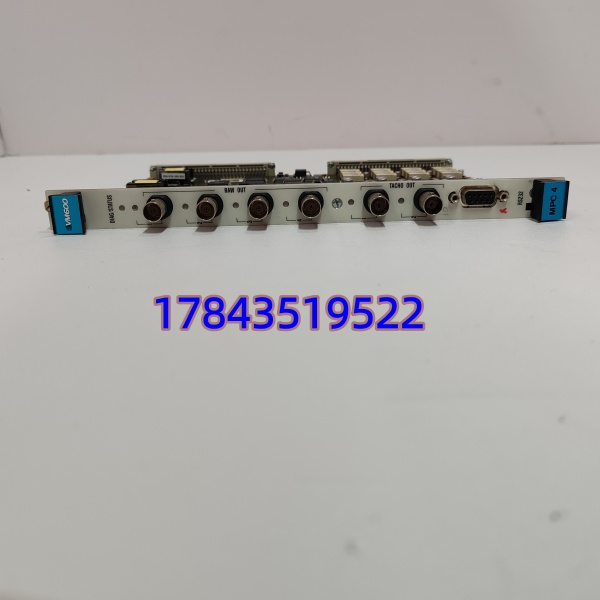

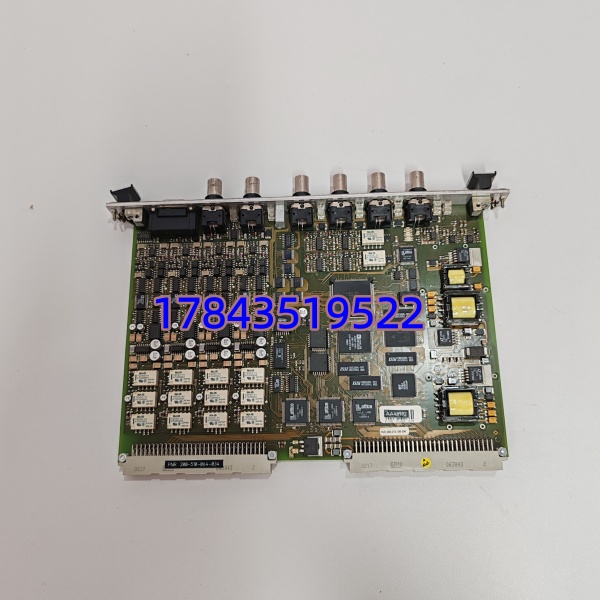

- MPC4（200-510-064-034）：4 路动态通道（振动 / 轴位移 / 胀差）+2 路转速 / 键相通道；全可编程，兼容加速度、速度、涡流探头；板载 DSP 做滤波、积分、峰峰值 / RMS / 阶次跟踪；SIL2安全认证Vibro-Meter。

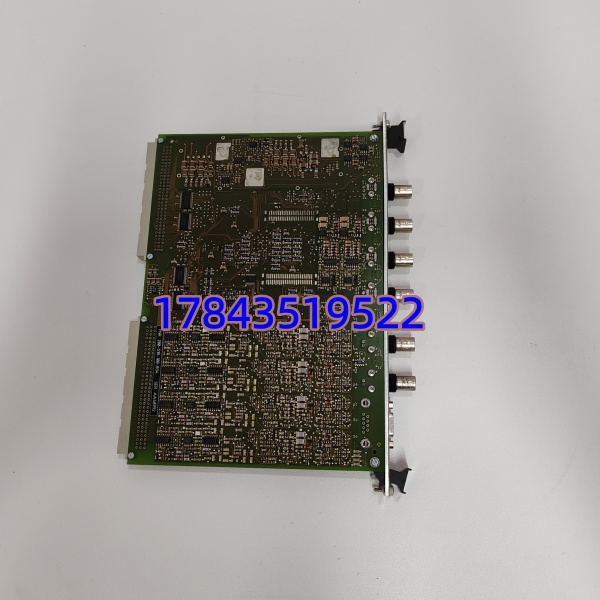

- IOC4T（200-610-100-034）：配套输入输出卡；提供继电器报警 / 停机触点、0-10V/4-20mA 模拟量输出、传感器供电、RS‑485 通信；面板带状态 LED 与测试点。
关键技术规格
MPC4（200-510-064-034）
| 参数 | 规格 |
|---|---|
| 通道 | 4 动态 + 2 转速 / 键相 |
| 测量类型 | 振动（加速度 / 速度 / 位移）、轴位移、胀差、转速 |
| 精度 | 振动 ±2%；转速 ±1% |
| 频率范围 | 1Hz～10kHz（可编程） |
| 安全等级 | IEC 61508 SIL2 |
| 工作温度 | -40°C ~ +85°C |
| 功耗 | 约 15W |
IOC4T（200-610-100-034）
| 参数 | 规格 |
|---|---|
| 继电器输出 | 4 路报警 + 2 路停机（SPDT，250VAC/5A） |
| 模拟输出 | 每通道 0-10V 或 4-20mA（隔离） |
| 通信 | RS‑485（Modbus RTU） |
| 传感器供电 | ±24V/±15V/+24V 可选 |
| 功耗 | 约 10W |
典型应用
- 电力：汽轮机、发电机、锅炉给水泵
- 石化：离心压缩机、螺杆压缩机、燃气轮机
- 冶金：高炉风机、烧结主抽风机
- 水处理：大型泵组、高速离心机
安装与接线要点
- 配对安装：MPC4+IOC4T 必须相邻插槽（VM600 机架），IOC4T 在前、MPC4 在后。
- 传感器接线：
- 振动 / 位移探头→ 动态通道
- 转速 / 键相探头→ 转速通道
- 探头供电由 提供
- 输出接线：
- 报警 / 停机继电器→DCS/PLC 或硬接线停机回路
- 模拟量→DCS/SCADA 输入
- 软件配置：通过 VM600 MPSx 软件设置量程、报警 / 停机阈值、延时、滤波参数Vibro-Meter。
常见问题解答（FAQ）
A：是的。 负责采集计算， 负责输出与供电，缺一不可；不可单独使用或与其他型号混搭。
Q2：这套系统能替代哪些老型号？A：直接替代 VM600 MK1 的 + 组合；VM600 MK2 升级为 MPC4MK2+IOC4MK2，不可直接互换，需机架与软件升级Vibro-Meter。
Q3：停产了吗？能供货多久？A：原厂已停产（EOL），备件供应至2027 年；市场库存稀缺，建议提前备货或评估升级至 MK2 平台Vibro-Meter。
Q4：更换后需要重新校准吗？A：同型号直接替换无需校准，只需在 MPSx 软件中下载原配置；更换不同批次或固件版本时，建议核对关键参数与报警逻辑。
