描述
关键技术规格
- 通道配置：4 路动态信号输入，2 路转速 / 键相输入，独立可编程
- 传感器适配：电涡流（‑24V）、IEPE 加速度计、速度传感器、磁电式转速探头
- 测量参数：相对 / 绝对振动、轴向位移、偏心、胀差、转速、键相位
- 信号处理：DSP 实时滤波 / 积分 / FFT，阶次跟踪，RMS / 峰峰值计算
- 采样精度：16‑24 位 ADC，最高 51.2 kHz 采样率，幅度精度 ±1.2%
- 继电器输出：每通道 2 路 Form C（常开 / 常闭），可编程报警 / 危险
- 供电：24VDC（背板供电），功耗 15W
- 工作温度：‑20℃ ~ +70℃
- 尺寸 / 重量：6U（262×178×20 mm），约 0.4 kg
- 合规认证：API 670，支持热插拔与在线更换
产品深度介绍

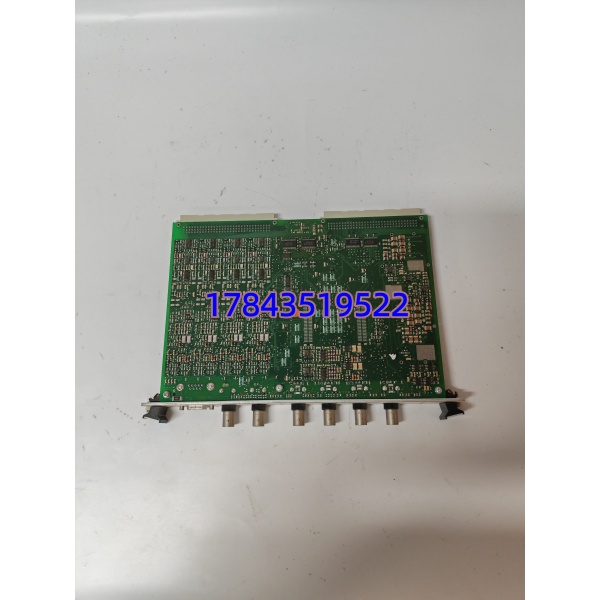

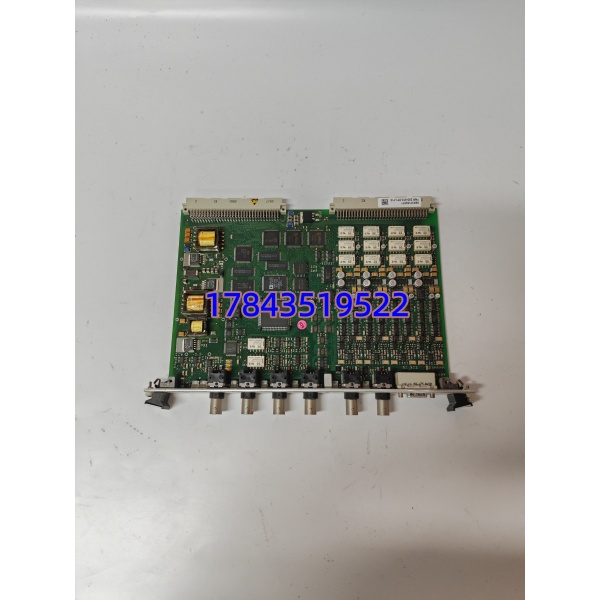

VM600 MPC4（200-510-071-113 / 200-510-111-034）是 Vibro‑Meter VM600 TSI 系统的核心四通道保护卡，专为旋转机械（汽轮机、压缩机、燃气轮机）的振动、位移、转速等关键参数提供连续在线监测与安全保护。卡件集成 4 路动态输入与 2 路转速输入，兼容主流传感器，覆盖轴振、瓦振、轴向位移、胀差、转速 / 键相等全量 TSI 测点。
采用 DSP+FPGA 架构，实现实时信号处理与高精密测量，支持阶次分析、FFT 频谱与趋势记录，提前预警轴承磨损、转子不平衡等故障。每通道双继电器输出可直接驱动 ESD 联锁，满足 API 670 标准；支持热插拔与在线组态，更换模块无需停机，适配连续生产场景。
应用场景与行业案例
工程痛点
大型旋转机械长期高速运行，轴振超标、轴向位移窜动、转速失控是引发非计划停机的主因；老旧 TSI 卡件老化、信号漂移、保护误动，且原厂备件交期长、成本高，直接影响机组安全与合规复产。
典型应用场景
- 电力行业 — 火电 / 核电汽轮机 TSI监测高中压缸轴振、轴向位移、胀差、偏心，振动 / 位移超限时触发停机，防止轴系弯曲或断裂。
- 石油化工 — 离心压缩机 / 丙烯机监测转子振动、轴承温度、干气密封位移，防喘振、轴磨损或密封泄漏，保障连续化生产。
- 油气长输 — 管道压缩机站野外无人值守环境，实时监测机组振动与健康状态，远程预警故障，减少现场巡检频次。
- 冶金 / 空分 — 大型风机 / 膨胀机高速转子振动监测，避免叶片断裂、轴承烧毁，适配高粉尘、强电磁干扰环境。
真实案例
某炼化企业压缩机 TSI 系统升级2025 年，华东某石化装置离心压缩机原 VM600 MPC4 卡件老化，振动信号漂移、保护误动频发，原厂备件交期 10 周。更换 200-510-071-113/200-510-111-034 后：
- 完全兼容 VM600 机架与背板，热插拔更换，3 小时完成组态与校验；
- DSP 处理精度提升，轴振测量误差 < 0.1 μm，消除信号漂移；
- 提前发现 3 处探头接线隐患，避免非计划停机；
- 连续运行 9 个月稳定，通过 API 670 验收，备货 2 块作为关键备件。
