描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 输入电压 | 85–264 VAC（自适应）或 100–370 VDC |
| 输出电压 / 电流 | +15V DC / 3.0A（2 路）；-15V DC / 1.5A（2 路）；+5V DC / 10A；+24V DC / 2.0A |
| 冗余配置 | 支持 1+1 或 N+1 冗余，热插拔 |
| 效率 | 典型值 > 85% |
| 工作温度 | 0°C ~ +60°C（可降额至 + 70°C） |
| 尺寸 | 6U / 12TE，深度 187 mm |
| 重量 | 约 2.1 kg |
| 保护特性 | 过压、过流、短路、过温保护 |
| 认证 | CE、UL 61010-1、IEC 61326-1 |
| 抗振 / 抗冲击 | 10–2000 Hz，5 g；100 g，6 ms |
产品深度介绍

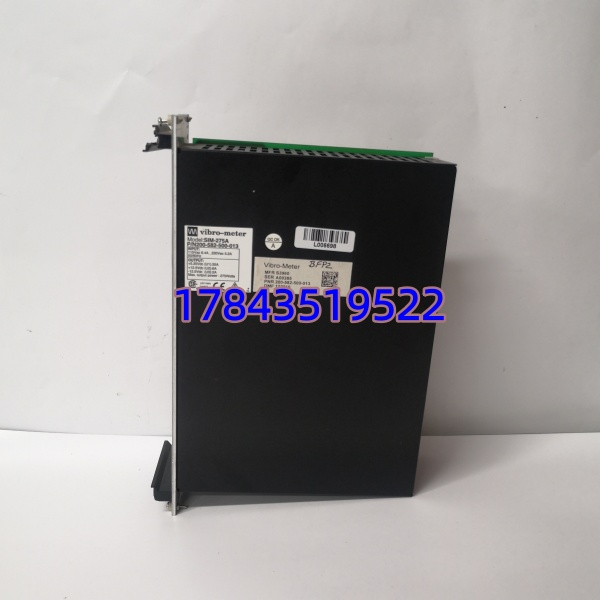

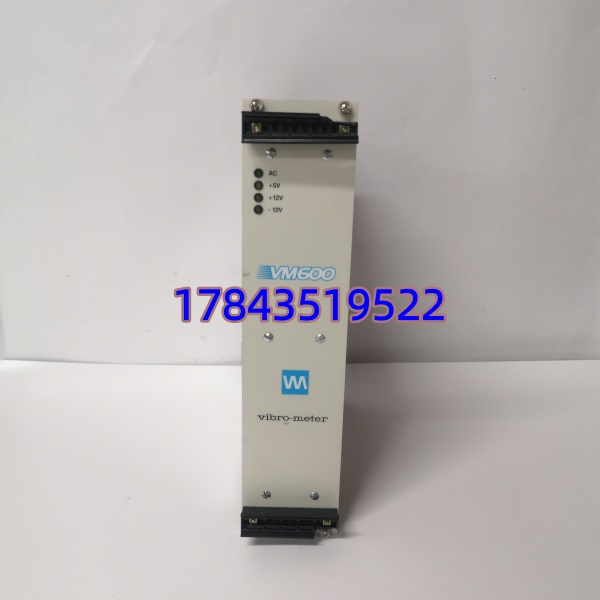

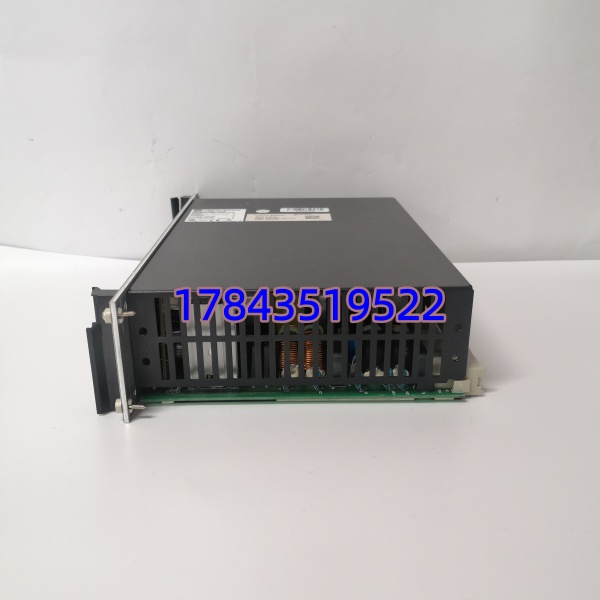

VIBRO-METER VM600 RPS6U 200-582-500-013 是瑞士 VIBRO-METER（现 HBK 集团）为 VM600 旋转机械振动监测系统设计的6U 高度冗余电源模块，负责为机架内所有振动监测、信号处理及通信模块提供稳定、隔离的多路直流电源。
作为系统核心供电单元，RPS6U 具备宽范围交流输入、完善的过压 / 过流 / 短路 / 过温保护，支持 1+1 冗余配置与热插拔维护，无需停机即可更换故障电源，避免因电源单点故障导致机组振动监测中断，保障关键机组 24 小时在线监测。
应用场景与行业案例
旋转机械（汽轮机、压缩机、风机、发电机）的非计划停机损失大、振动监测需 7×24 小时在线，普通电源无冗余、易单点故障，导致监测盲区。
- 电力行业 — 汽轮发电机组监测用于火电 / 核电汽轮机 VM600 系统供电，冗余配置避免电源故障导致振动监测中断，提前预警轴振、瓦振异常。
- 石油化工 — 离心压缩机监控炼化装置压缩机振动监测机架专用，宽电压输入适配厂区不稳定电网，热插拔维护不影响机组运行。
- 油气行业 — 海上平台发电机组海上盐雾、高湿环境下长期稳定供电，抗振抗冲击设计适配平台振动环境，保障关键设备状态监测。
- 冶金行业 — 高炉风机 / 烧结机高炉主风机、烧结机等大型旋转设备振动监测系统供电，冗余设计满足连续生产对监测可靠性的要求。
案例：某电厂汽轮机振动监测改造2025 年，华北某 2×600MW 火电厂原 VM600 系统采用单电源供电，曾因电源老化故障导致汽轮机振动监测中断 4 小时，存在重大安全隐患。更换 2 套 VIBRO-METER RPS6U 200-582-500-013 组成 1+1 冗余供电后，实现电源无缝切换，支持在线更换。连续运行 10 个月无异常，彻底消除电源单点故障风险，保障汽轮机振动数据实时监测与故障预警，避免潜在停机损失超 300 万元。
质量透明化 SOP
- 入库验收检测核对原厂序列号、装箱单与合格证；检查模块无腐蚀、烧痕、维修痕迹；核验防伪标签；确认配件齐全。
- 上机功能测试采用 VM600 标准测试机架；通电测试各路输出电压精度；1+1 冗余切换测试；满载 24 小时老化测试，记录温升与稳定性，出具测试报告。
- 电气参数测试500V 摇表测绝缘电阻 > 10MΩ；输入电压波动 ±20% 稳定性测试；短路保护功能触发测试。
- 固件 / 配置验证读取并记录固件版本；备份冗余配置参数；拍照记录 DIP 开关与跳线位置。
- 最终质检与包装质检员签字确认；防静电袋密封；气泡膜 + 防潮纸箱包装；贴附 QC 合格标签，可提供测试视频 / 照片。
