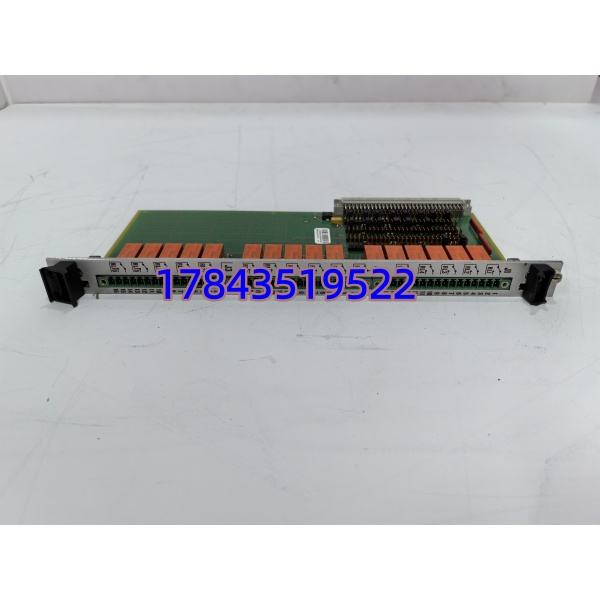

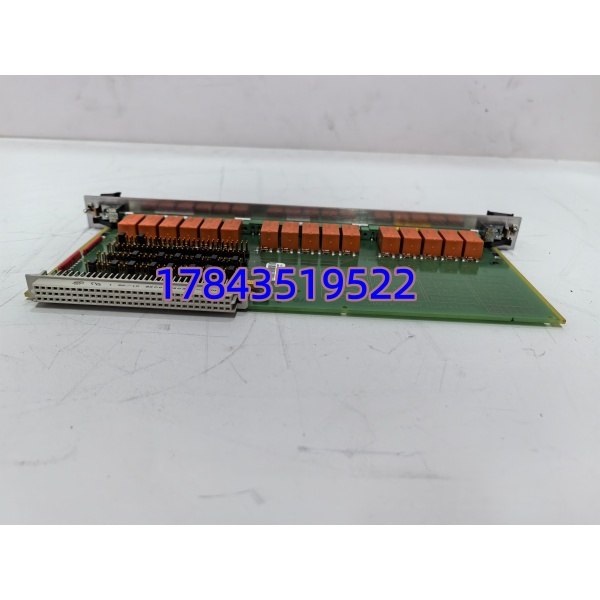

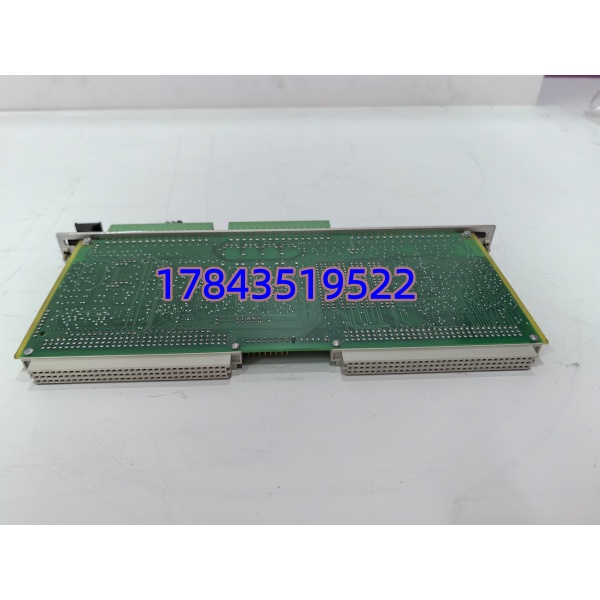

Vibro-Meter RLC16-V111 200-570-101-015 | VM600 16 路继电器扩展卡

原价为：¥9,786.00。当前价格为：¥6,787.00。

  • 型号：RLC16-V111（200-570-101-015）
  • 品牌：Vibro-Meter（瑞士，属于 Meggitt 集团）
  • 系列：VM600 机架式机械保护系统
  • 核心功能：为 VM600 系统扩展 16 路继电器输出，用于报警 / 联锁控制
  • 产品类型：继电器扩展卡（Relay Expansion Card）
  • 关键规格：16 路 SPDT | 250VAC 5A / 300VDC 0.35A | 支持热插拔
  • 成色：全新原装（New Surplus），非翻新
我要购买
分类：

描述

产品深度介绍

RLC16‑V111（200‑570‑101‑015）是 Vibro‑Meter 为 VM600 系列机械保护系统设计的高密度继电器扩展卡。当系统标配的 IOC4T 模块 4 路继电器不足时，用于扩展16 路 SPDT 继电器，实现振动、位移、温度等参数的报警与联锁输出。该卡件安装于 VM600 机架（ABE04x/ABE056）后部，通过背板连接器直接通讯，支持热插拔，可在线维护不中断系统运行。广泛应用于燃气轮机、蒸汽轮机、发电机、压缩机等关键旋转机械的状态监测与保护。

RLC16-V111 200-570-101-015

RLC16-V111 200-570-101-015

关键技术规格

参数 RLC16‑V111（200‑570‑101‑015）
继电器数量 16 路 SPDT（单刀双掷）
触点容量 250VAC 5A / 300VDC 0.35A
机械寿命 ≥100,000 次操作
控制逻辑 跳线选择 NE/NDE 模式
隔离特性 全输入 / 输出电气隔离，抗 EMI 干扰
安装方式 35mm DIN 导轨 / VM600 机架后部
功耗 5V DC，约 1.2W
工作温度 −20°C ~ +70°C
尺寸（宽 × 高 × 深） 262 × 125 × 20 mm
重量 约 0.3 kg
认证 CE EMC，符合工业标准
RLC16-V111 200-570-101-015

RLC16-V111 200-570-101-015

安装与接线指南

阶段一：准备工作（10 分钟）

⚠️ 安全第一：

  1. 确认 VM600 系统处于安全状态，无需停机（支持热插拔）
  2. 佩戴防静电手环，在防静电垫上操作
  3. 准备工具：十字螺丝刀（PH1）、万用表、标签纸、手机（拍照）

阶段二：拆卸旧模块（5 分钟）

  1. 打开 VM600 机架后门，找到 RLC16 卡槽位
  2. 松开模块两侧固定螺丝（无需完全取下）
  3. 水平向外拉出模块（背板连接器分离）
  4. 拍照记录旧模块跳线位置与接线端子

阶段三：安装新模块（10 分钟）

  1. 核对新模块型号：RLC16‑V111 / 200‑570‑101‑015
  2. 复刻配置：按照片设置跳线（NE/NDE）
  3. 对准卡槽水平推入，直至背板连接器完全咬合
  4. 拧紧固定螺丝，确保模块牢固
  5. 恢复接线：16 路继电器端子（3×16 screw terminals）逐一对号入座

阶段四：上电测试（15 分钟）

  1. 系统自动识别新模块，RUN 灯常亮
  2. 通过 VM600 软件读取模块信息，核对固件版本
  3. 继电器动作测试：远程触发报警，确认对应继电器吸合 / 断开
  4. 连续运行 30 分钟，无报警、温升正常
RLC16-V111 200-570-101-015

RLC16-V111 200-570-101-015

常见问题解答（FAQ）

Q1：RLC16‑V111 和 200‑570‑000‑111 有什么区别？A：两者硬件一致，200‑570‑101‑015（V111）为升级固件版，优化了继电器响应时间与诊断功能，完全兼容替换旧款 200‑570‑000‑111。

Q2：支持热插拔吗？会影响系统运行吗？A：完全支持热插拔，设计允许在线更换，不中断 监测与保护功能，适合连续运行的关键机组维护。

Q3：16 路继电器可以自定义报警逻辑吗？A：可以。通过 软件自由分配每路继电器对应振动、温度、转速等参数的高 / 低报警或联锁停机，支持逻辑组态。

Q4：质保期多久？售后怎么处理？A：提供12 个月质保（自发货日起），非人为损坏免费维修或更换。支持原厂序列号查询，可提供测试报告与出厂合格证。

Q5：可以用在 SIL 等级要求的系统吗？A：RLC16‑V111 标准款不具备 SIL 认证；若需 SIL2，需选用版本，用于安全仪表系统（SIS）回路。
