描述
产品深度介绍
IOC4T 200560-101-017 是瑞士 Vibro‑Meter 为VM600 机械保护系统设计的专用 I/O 接口卡，通常与 MPC4 保护卡配对使用，安装在 VM600 机架后部槽位。它负责把现场振动、转速传感器信号接入系统，并输出报警 / 停机继电器信号，是旋转机械（汽轮机、风机、压缩机）状态监测的关键接口层。
该卡的核心价值在于多信号集成 + 可靠隔离 + 在线维护。4 路动态振动输入最高支持 25.6kHz 采样，适配加速度、速度、位移传感器；2 路转速 / 相位输入覆盖 1–100,000 RPM，保障键相信号精准捕捉。支持热插拔，无需停机更换；全端口 EMI 防护，适合工业强电磁环境。

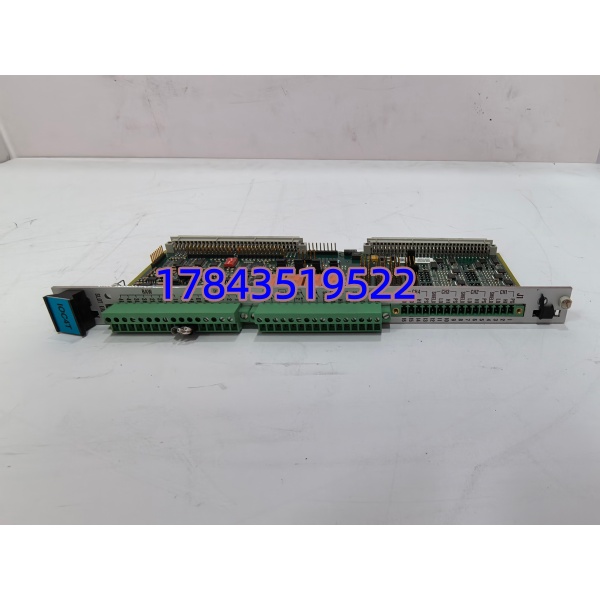

IOC4T 200560-101-017
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | IOC4T 200560-101-017 |
| 兼容系统 | VM600（ABE04x/ABE056 机架） |
| 输入通道 | 4× 动态振动（0–10kHz，最高 25.6kHz 采样）2× 转速 / 相位（1–100,000 RPM） |
| 输出通道 | 4× 本地继电器（软件分配报警）32× 集电极开路输出（可扩 IRC4/RLC16） |
| 模拟输出 | 4×DAC（0–10V）、4×4–20mA（跳线可选） |
| 连接端子 | 48 针螺钉端子（后部接线） |
| 通讯总线 | IP（Industry Pack）背板总线（连 MPC4） |
| 热插拔 | 支持（在线更换，不影响系统） |
| 防护等级 | EMI/EMC 全端口防护 |
| 工作温度 | 0°C ~ +55°C |
| 供电 | 由 VM600 机架背板供电 |

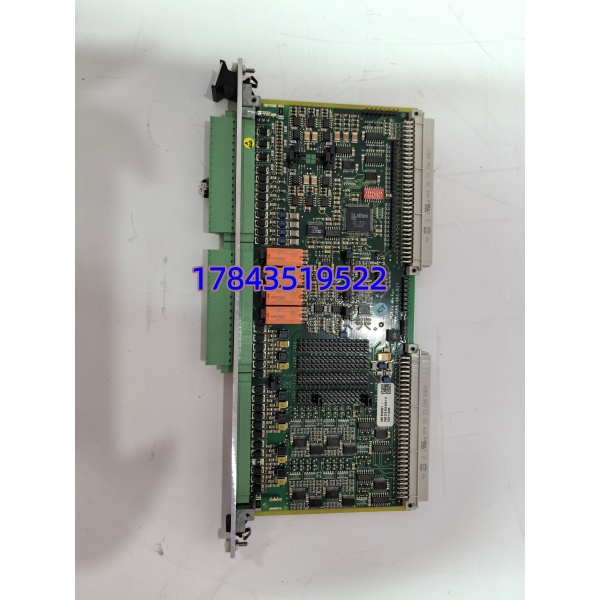

IOC4T 200560-101-017
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一：
- 确认 VM600 系统运行正常，记录当前报警与组态。
- 虽支持热插拔，但建议在低负载窗口操作，减少波动风险。工具准备：
- 防静电手环、PH1 螺丝刀、万用表、标签纸、手机。备份工作：
- 导出 VM600 组态至 U 盘；拍照记录旧卡端子接线、背板跳线位置。
阶段二：拆卸旧 IOC4T（10 分钟）
- 松开后部端子排螺丝，按标签逐根拆下振动、转速、报警线缆。
- 拧松面板固定螺丝，垂直向后拔出旧卡（注意背板连接器）。
- 检查背板针脚无弯曲、氧化，用无尘布轻擦灰尘。
阶段三：安装新 IOC4T（10 分钟）
- 佩戴防静电手环，从防静电袋取出 IOC4T 200560-101-017。
- 核对型号一致，对准机架后部槽位，垂直推入直至连接器到位。
- 拧紧面板固定螺丝；按照片恢复接线，端子螺丝扭矩 0.5–0.8N・m。自检清单：
- 卡件插入到位、固定牢固
- 振动 / 转速 / 报警接线一一对应
- 端子无松动、裸露导体不外露
阶段四：上电与组态核对（15 分钟）
- 系统自动识别新卡，在 软件中核对固件版本与 MPC4 匹配。
- 下载备份组态，确认 4 路振动、2 路转速通道参数（灵敏度、量程、滤波）正确。
- 模拟振动信号输入，查看实时波形正常；触发报警，继电器输出动作可靠。
- 连续运行 30 分钟无报警，记录卡件序列号与更换日期至维护日志。

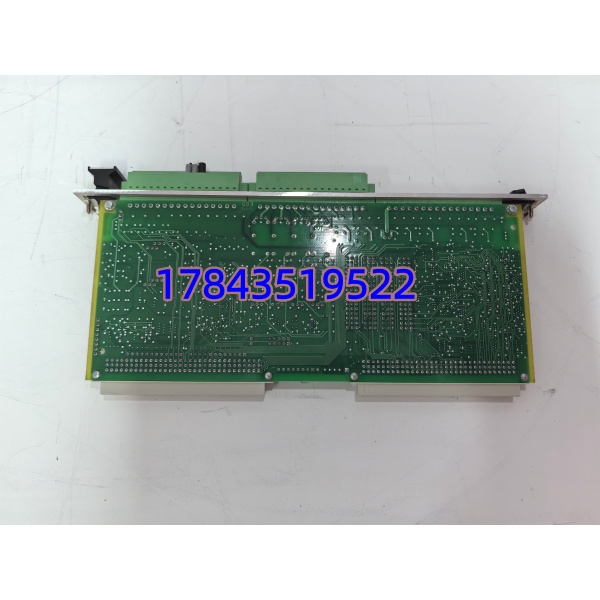

IOC4T 200560-101-017
常见问题解答（FAQ）
Q1：IOC4T 200560-101-017 用在什么设备上？
A：专用于，配套 MPC4 保护卡，监测汽轮机、燃气轮机、压缩机、风机、泵等旋转机械的振动与转速，实现超限报警 / 停机保护。
Q2：支持热插拔吗？更换会影响运行吗？
A：支持热插拔，设计为在线更换，不中断系统监测与保护功能。建议更换后核对组态与通道状态，避免偶发通讯波动。
Q3：和老型号 可以直接替换吗？
A：同版型、同功能引脚兼容，可直接替换；但需核对固件版本与 MPC4 匹配，替换后建议重新下载组态并测试通道。
Q4：振动信号没读数、通讯超时怎么排查？
A：按三步排查：
- 接线：核对传感器线缆端子、屏蔽层单端接地是否正确。
- 组态：检查通道灵敏度、量程、滤波参数与传感器匹配。
- 硬件：确认 与 MPC4 背板连接到位，固件版本兼容。
Q5：质保多久？全新原装怎么验证？
A：提供12 个月质保（非人为损坏）。原装验证：可提供原厂序列号（Vibro‑Meter 官网可查）、未拆封防静电袋照片及出厂质检报告。
