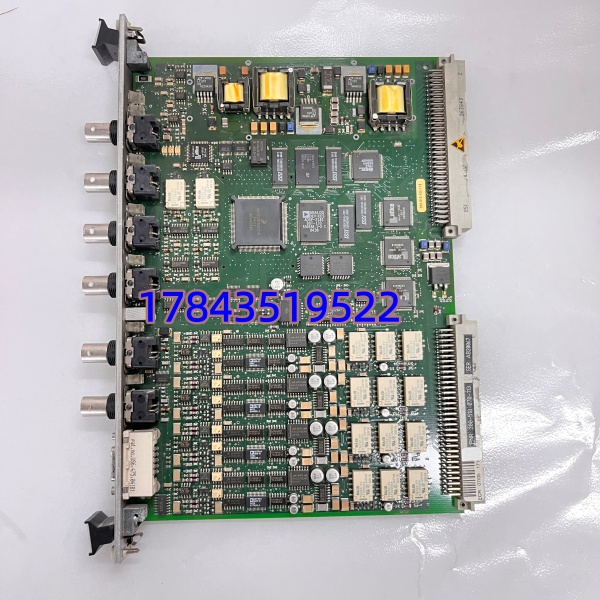

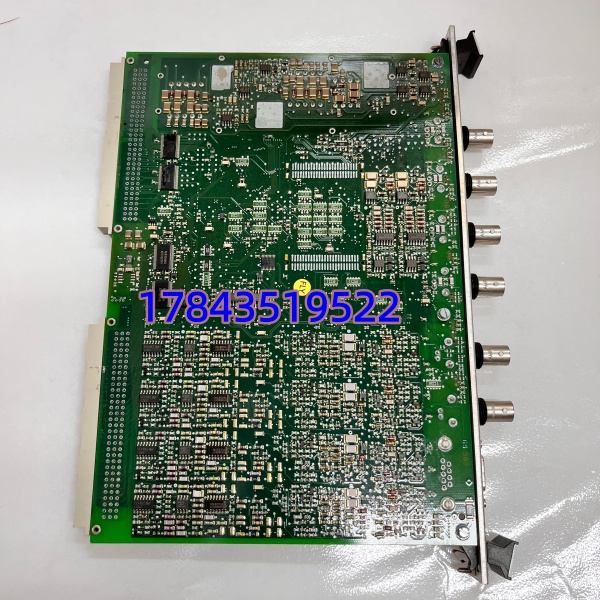

Vibro-meter VM600 MPC4 是瑞士 Vibro-meter（隶属美捷特）推出的 TSI（涡轮机械仪表）系统核心保护卡，包含标准版 200-510-070-113 与 SIL 版 200-510-111-034 两种型号。模块采用 6U 机架式设计，适配 VM600 ABE04x 机架，需搭配 IOC4T 卡件组成完整功能单元。
作为工业振动保护的核心器件，MPC4 集成 24 位 DSP 处理器，支持加速度、速度、位移等多种传感器输入，提供实时 FFT 频谱分析、阶次跟踪与故障诊断功能。符合 API 670 标准与 IEC 61508 SIL2 安全认证，可在 12ms 内完成保护逻辑判断，触发 ESD 停机，避免重大设备损坏。广泛应用于电力、石化、LNG 等行业的高速旋转机械状态监测与保护。
关键技术规格
| 参数项 | 标准版（200-510-070-113） | SIL 版（200-510-111-034） |
|---|---|---|
| 动态通道 | 4 路（加速度 / 速度 / 位移） | 4 路（加速度 / 速度 / 位移） |
| 转速通道 | 2 路（TTL/HTL） | 无 |
| 频率范围 | 0.1Hz~10kHz（积分 2.5Hz~10kHz） | 0.1Hz~10kHz（积分 2.5Hz~10kHz） |
| 测量精度 | ±0.5% 满量程 | ±0.5% 满量程 |
| 采样速率 | 最高 51.2kS/s | 最高 51.2kS/s |
| 分辨率 | 0.01Hz | 0.01Hz |
| 保护输出 | 8 路继电器（250VAC/2A） | 8 路继电器（SIL2 认证） |
| 通讯接口 | RS-485/Modbus RTU、BNC 缓冲输出 | RS-485/Modbus RTU、BNC 缓冲输出 |
| 工作温度 | -25℃~+65℃ | -25℃~+65℃ |
| 认证标准 | API 670、CE | API 670、CE、IEC 61508 SIL2 |
| 功耗 | 约 5.5W | 约 5.5W |
应用场景与行业案例
工程痛点描述
高速旋转机械（如汽轮机、压缩机、风机）在运行中易出现轴承磨损、轴系不平衡、油膜振荡等故障，若无法及时监测保护，会导致轴系弯曲、叶片断裂等灾难性事故，单次停机损失可达数百万元。传统监测系统精度低、响应慢，难以满足连续生产场景的安全需求。
典型应用场景
- 电力行业 – 汽轮发电机组用于超超临界火电 / 核电汽轮机的轴振、轴位移、胀差监测，防止超速、振动超标引发的设备损毁，保障电网稳定运行。
- 石油化工 – 压缩机组应用于炼化装置、LNG 接收站的离心压缩机、BOG 压缩机，实时监测振动与转速，异常时快速触发停机保护，避免泄漏与爆炸风险。
- 冶金行业 – 高炉风机监测高炉主风机、增压风机的振动状态，适应高温、粉尘、强干扰环境，避免风机故障导致高炉停产。
- 水处理 – 大型泵组用于污水厂、自来水厂的大型离心水泵振动监测，提前预警轴承老化、气蚀等故障，减少非计划停机。
真实案例
案例：某沿海 LNG 接收站压缩机紧急保护2025 年 10 月，某 LNG 接收站一台 BOG 压缩机在运行中出现轴承磨损，轴振在 3 分钟内从 40μm 飙升至 120μm。MPC4 模块通过 4 路振动通道实时采集数据，经 DSP 分析确认故障后，在 12ms 内完成三取二表决，触发 ESD 系统停机。事后拆解检查，轴承已严重烧蚀，若继续运行 10 分钟，可能导致轴系断裂、压缩机报废，直接经济损失超 5000 万元。该项目已将 MPC4 纳入关键备件清单，常备 2 块冗余库存。
核心卖点与差异化
- 双通道配置：标准版 4 振 + 2 转速，SIL 版 4 振，适配不同安全等级需求，灵活适配各类旋转机械监测场景。
- 高速响应保护：12ms 内完成故障判断与停机触发，远超行业平均响应速度，最大限度降低设备损坏风险。
- 高抗干扰设计：宽温（-25℃~+65℃）、高隔离（CMRR>60dB），适配工业恶劣环境，运行稳定可靠。
- 安全认证齐全：SIL 版通过 IEC 61508 SIL2 认证，满足高危行业安全标准，符合 API 670 规范。
- 全生命周期支持：原厂备件供应至 2027 年，提供完整测试报告与技术支持，降低停产断供风险。
