描述
产品深度介绍
IOCN 200-566-101-013 是瑞士 VIBRO‑METER 专为 VM600 系统设计的高性能 I/O 通信节点卡，必须与 CPUM 主控卡（200-566-000-112）配对使用。作为振动监测与机械保护系统的核心接口，负责采集 IEPE/ICP 振动传感器、转速探头及温度 / 压力信号，并提供数字量输入输出，实现报警与联锁控制。
模块采用 24 位高精度 ADC，支持高达 6400 行高分辨率 FFT 分析，具备宽温（-20℃~+70℃）适应性与 SIL2 功能安全认证，适用于燃气轮机、汽轮机、风机、压缩机等关键旋转机械的在线状态监测与故障诊断。

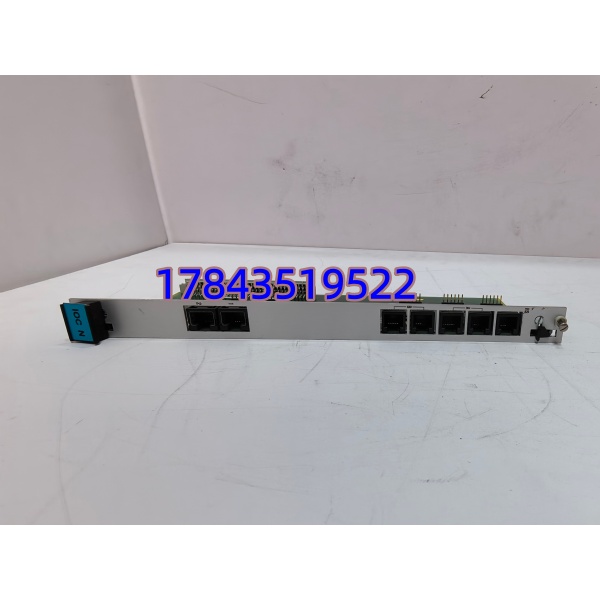

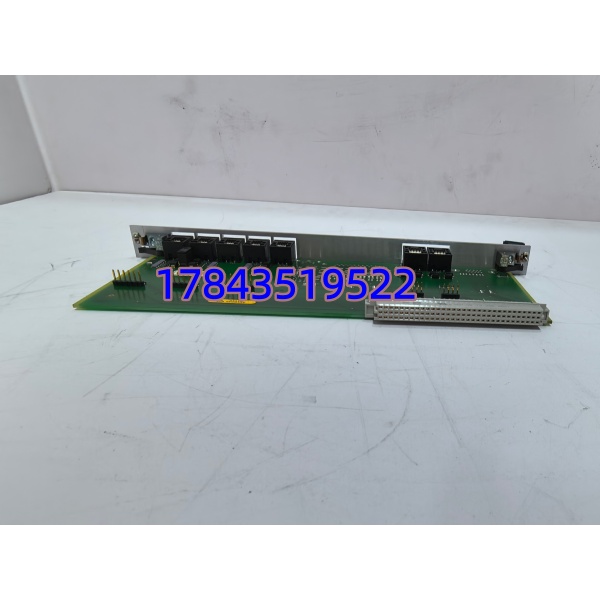

IOCN 200-566-101-013
关键技术规格
| 参数项 | 详细参数 |
|---|---|
| 型号 | IOCN 200-566-101-013 |
| 品牌 / 产地 | VIBRO‑METER（瑞士） |
| 系统适配 | VM600 MPS/CMS（需配 CPUM 主控卡） |
| 输入通道 | 16 路动态（振动）+4 路转速 |
| 采样精度 | 24 位 ADC，高信噪比 |
| 频率响应 | 0.5 Hz～20 kHz |
| 通讯接口 | 背板总线 + 前面板网口 / 串口 |
| 电源 | 24 V DC ±10%，功耗＜2.5 W |
| 工作温度 | -20 ℃～+70 ℃ |
| 尺寸 | 19” 1U 机架式 |
| 安全认证 | SIL2（IEC 61508） |
_cuva
质检管控流程
- 入库验收：核对原厂序列号、合格证；板卡无腐蚀、无维修痕迹、接口完好；附件齐全。
- 上机功能测试：VM600 机架 + CPUM 配对测试；通电自检、通道校准、通讯握手、24 小时老化测试。
- 精度与动态测试：标准振动源输入，频响 0.5Hz~20kHz；FFT 分辨率 6400 行验证。
- 固件与配置备份：读取固件版本、备份配置文件、拍照记录跳线。
- 最终包装：质检员签字，防静电袋密封，气泡膜 + 纸箱，贴 QC 合格标签。
技术避坑指南
1. 与 CPUM 固件不匹配
- 问题：IOCN 与 CPUM 固件版本差异大，通讯失败、通道异常
- 避坑：采购时确认固件兼容范围；更换前记录原版本
- 案例：V4.2 IOCN 配 V5.0 CPUM，通讯超时；降级 IOCN 固件后恢复
2. 传感器屏蔽层双端接地
- 问题：形成环流，振动信号波动、干扰大
- 避坑：屏蔽层仅在机柜侧单端接地；远离变频器 / 电机
- 提醒：IEPE 传感器屏蔽不可两端接地
3. 通道配置错位
- 问题：振动 / 转速通道配置颠倒，无数据或报错
- 避坑：按标签接入对应通道；配置前拍照记录旧模块
- 警示：16 路动态与 4 路转速不可混用

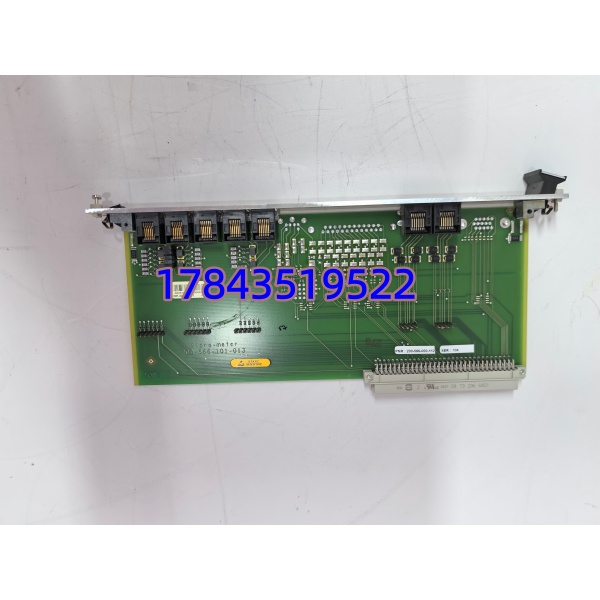

IOCN 200-566-101-013
常见问题解答
Q1：IOCN 200-566-101-013 能单独用吗？
A：不能。必须与 VM600 CPUM 主控卡（200-566-000-112）配对安装在 机架上，单独无法工作。
Q2：停产了吗？能买到全新原装吗？
A：已停产（EOL），原厂不再生产；市场全新原装为库存现货，数量有限，建议提前锁定货源。
Q3：质保多久？故障能维修吗？
A：提供 12 个月整机质保（非人为损坏）；板卡为多层精密电路，维修难度大、成本高，建议直接更换原装模块。
