产品深度介绍
MPC4 200-510-111-034 是 VM600 系统里的核心四通道机械保护卡，负责关键旋转机械的振动、位移、转速实时监测与保护跳闸。它与 IOC4T 配对使用，构成完整保护子系统，广泛用于燃气轮机、蒸汽轮机、发电机、压缩机、泵与风机等设备。
- 4 路动态输入：可编程适配 加速度 / 速度 / 位移（电涡流） 传感器
- 2 路转速 / 键相信号：支持齿轮 / 磁电 / TTL，用于阶次分析、同步整周期采样
- 板载 FPGA：实时滤波、积分 / 微分、RMS / 峰值 / 峰峰值计算、间隙电压监测
- 保护功能：可设 预警（Alert）/ 危险（Danger） 阈值、延时、回差、锁存；支持随转速联动阈值
- 配套 IOC4T：提供传感器供电、缓冲输出、继电器、直流输出、串口通讯

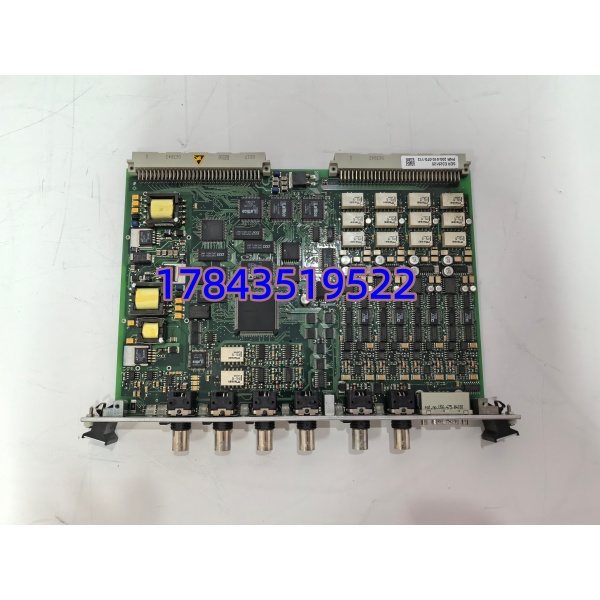

MPC4 200-510-111-034
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | 200-510-111-034 |
| 品牌 / 系列 | Vibro‑Meter VM600 |
| 通道配置 | 4× 动态（振动 / 位移 / 速度 / 加速度）+2× 转速 |
| 传感器类型 | 电涡流、磁电、压电、加速度、速度 |
| 采样 / 带宽 | 高采样率，宽频覆盖低频至高频振动 |
| 测量算法 | 数字滤波、积分 / 微分、RMS / 峰值 / 峰峰值、间隙电压、阶次跟踪 |
| 供电 | 24V DC ±15%，冗余输入 |
| 工作温度 | -40°C ~ +70°C |
| 尺寸 / 重量 | 单宽卡，约 0.5 kg |
| 通讯 | 背板总线，配合 CPUM 支持 Modbus TCP/RTU、PROFINET |
| 保护输出 | 继电器（IOC4T），可配置预警 / 危险跳闸 |

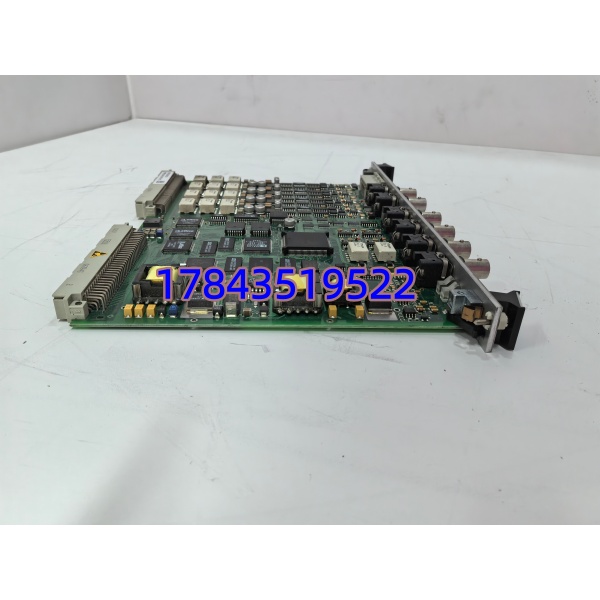

MPC4 200-510-111-034
入库质检全流程
- 外观与标签核验核对型号（200-510-111-034）、序列号、批次；PCB 无腐蚀 / 划痕 / 维修痕迹，金手指无氧化弯曲；原厂合格证、装箱单齐全。
- 插卡 + 24V 冗余供电，PWR/RUN 正常、FAULT 熄灭
- 背板通讯正常，CPUM 识别 并读取固件版本
- 4 通道 + 2 转速通道配置下载无报错
- 信号精度实测（关键）
- 振动通道：标准信号源输入，精度 ≤±0.5%，线性度达标
- 位移通道：电涡流探头模拟，间隙电压 / 位移读数精准
- 转速通道：脉冲信号输入，转速与键相测量准确
- 保护逻辑：模拟超限，预警 / 危险继电器动作正确
- 老化与稳定性测试满载连续运行 24 小时，温升正常、无漂移、无报错；通讯稳定，数据无丢包。
- 防静电封装出库真空防静电袋 + 气泡膜 + 硬纸箱；贴 QC 合格标签 + 型号标签；入库定位存放。

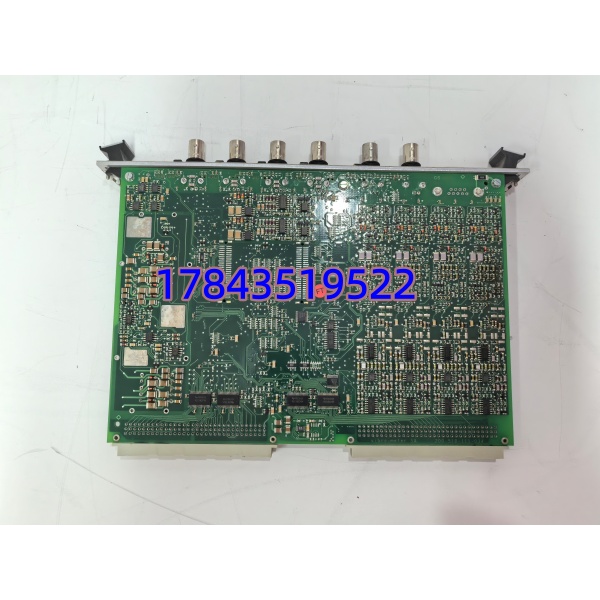

MPC4 200-510-111-034
现场安装避坑指南
- 传感器类型与通道配置不匹配
- 坑：电涡流探头误设为加速度，导致读数异常、保护误动
- ✅ 对策：按探头类型（电涡流 / 磁电 / 压电）在 软件选对通道类型与量程
- 电涡流探头间隙电压异常
- 坑：间隙过大 / 过小、探头 / 线缆损坏、屏蔽接地错误，导致位移跳变
- ✅ 对策：安装间隙按厂家推荐（如 1mm）；屏蔽层单端接地（模块侧）；用万用表测间隙电压（通常 – 10~-24V DC）
- 接地与干扰问题
- 坑：动力线与信号线同槽、多点接地，引入工频干扰，振动波动
- ✅ 对策：信号线缆双绞屏蔽、单独穿管、远离动力电缆；单点接地，避免地环流
- 热插拔风险（不支持）
- 坑：带电插拔导致背板烧毁、卡件损坏、配置丢失
- ✅ 对策：必须断电更换，并做好防静电措施
安装与更换步骤
- 准备：停机、断电、放电 5 分钟；防静电手环；备份配置、拍照接线 / DIP。
- 拆卸旧卡：标记并断开传感器 / 通讯线；拧螺丝、垂直拔出；检查背板针脚。
- 安装新卡：核对型号；复刻旧卡 DIP / 地址；垂直推入、拧紧；按标记恢复接线。
- 上电与配置：通电自检；下载配置；传感器标定；测试预警 / 危险保护逻辑。
- 试运行：连续运行 30 分钟，振动 / 位移 / 转速稳定、无报警。
