描述
关键技术规格
| 参数项 | 技术参数 |
|---|---|
| 型号 | IOC4T（200‑560‑000‑111 / 200‑560‑101‑017） |
| 输入通道 | 4 路动态振动输入 + 2 路转速 / 相位输入Vibro-Meter |
| 输出通道 | 4 路模拟输出（4‑20mA 或 0‑10V，跳线可选）Vibro-Meter |
| 继电器 | 4 路可编程报警继电器（软件分配）Vibro-Meter |
| 数字输出 | 32 路可编程集电极开路输出（适配 IRC4/RLC16）Vibro-Meter |
| 连接端子 | 48 芯螺丝端子排，便于现场接线Vibro-Meter |
| 电气隔离 | 通道间 500Vrms 隔离，抗 EMI / 浪涌 |
| 工作温度 | 0°C ~ +65°C（控制室环境） |
| 供电 | 由 VM600 机架背板供电 |
| 安装位置 | VM600 机架后部（ABE04x/ABE056），与 MPC4 配对Vibro-Meter |
| 特性 | 支持热插拔、原始信号缓冲输出Vibro-Meter |
产品深度介绍

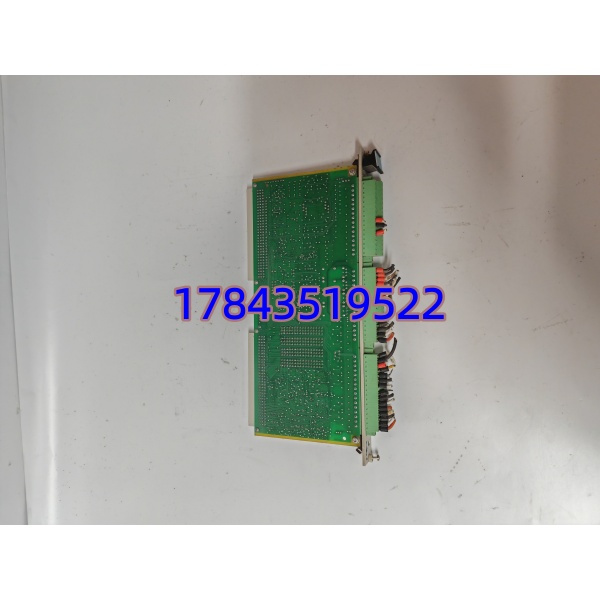

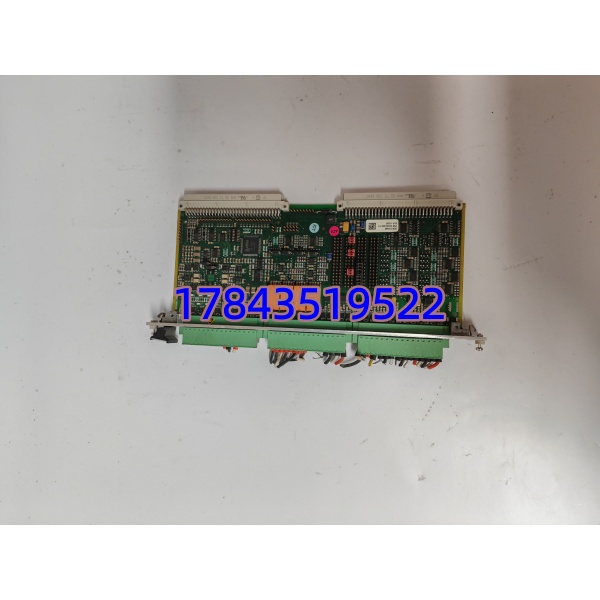

VM600 IOC4T 是 Vibro‑Meter（Baker Hughes）为 VM600 系统设计的高性能信号接口卡，专与 MPC4 机械保护卡配对使用Vibro-Meter。负责采集振动、位移、转速等原始信号，经滤波、隔离、放大后送给 MPC4 运算；同时将处理结果转换为 4‑20mA 或 0‑10V 标准信号送给 DCS/PLC，并提供继电器报警输出Vibro-Meter。
IOC4T 具备热插拔能力，可在线更换不中断监测；全部 I/O 带 EMI 防护，适合电厂、油气等强干扰环境；提供缓冲原始信号，方便故障诊断与溯源Vibro-Meter
应用场景与行业案例
工程痛点
旋转设备（汽轮机、压缩机、风机）常面临振动监测不准、信号干扰强、报警联锁不可靠、与 DCS 对接复杂等问题，易导致非计划停机。
典型应用场景
- 电力行业 – 汽轮发电机组监测采集轴振、轴位移、转速信号，超限时触发报警或联锁停机，保障机组安全稳定运行。
- 油气行业 – 离心压缩机保护监测振动、温度、压力，4‑20mA 信号接入 DCS，继电器实现紧急停机，防止喘振与设备损坏。
- 冶金行业 – 大型风机 / 电机监测强粉尘、强电磁环境下稳定采集振动信号，提前预警轴承故障，减少非计划停机。
- 水处理 / 造纸 – 高速旋转设备在线监测振动与转速，数据上传 SCADA，实现预测性维护，降低运维成本。
真实案例
某电厂 #2 机组振动监测改造2025 年，某 300MW 机组原有振动卡老化，信号漂移、误报警频发。更换为 VM600 MPC4+IOC4T 后，4 路振动 + 2 路转速信号稳定，与 DCS 通过 4‑20mA 无缝对接，继电器联锁可靠；至今运行超 8000 小时，无一次误动，机组可用率显著提升。
质量透明化检测流程
- 入库验收检测核验 Vibro‑Meter 原厂序列号、合格证；电路板无腐蚀、焊点饱满、端子无氧化；核对 200‑560‑000‑111/200‑560‑101‑017 型号标识。
- 上机功能测试测试环境：VM600 ABE056 机架 + MPC4 卡；测试内容：4 路振动 + 2 路转速信号全量程采集、4‑20mA/0‑10V 输出精度、继电器动作测试、24 小时老化，记录温升与稳定性，出具报告。
- 电气参数测试Fluke 万用表测输出精度（误差＜±0.1%）；500V 摇表测通道间绝缘＞10MΩ；验证 EMI 防护与浪涌抑制性能。
- 固件 / 程序验证读取固件版本；备份配置文件；验证热插拔、报警逻辑、信号缓冲功能正常。
- 最终质检与包装质检员签字；防静电袋密封，气泡膜加固；贴 QC 合格标签；可提供测试视频 / 照片备查。
