描述
产品深度介绍

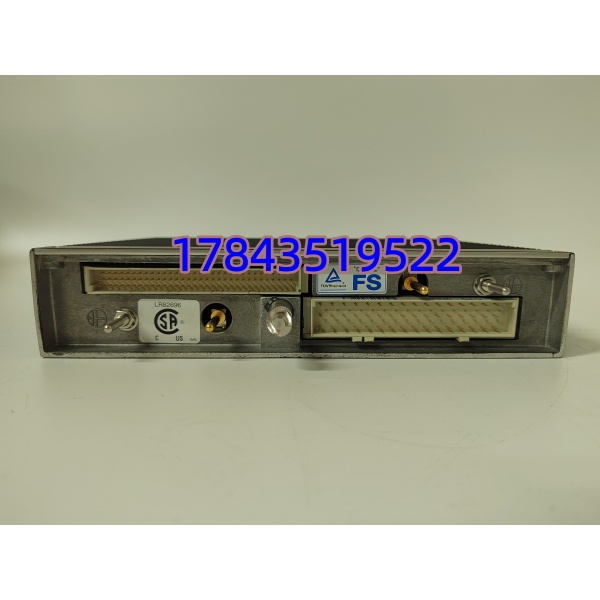

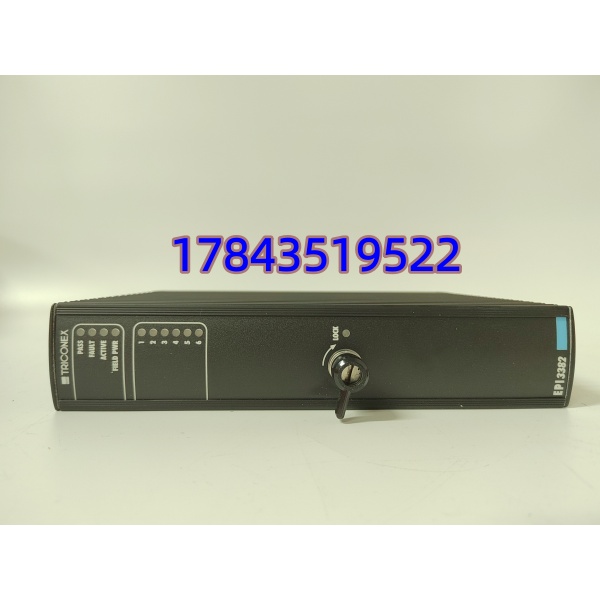

TRICONEX EPI3382 是 Tricon 安全系统专用三重冗余脉冲输入卡，专为机组转速、涡轮测速、涡街 / 涡轮流量计脉冲采集设计，满足油气、火电、化工 SIL3 级安全联锁要求。模块内部采用完整 TMR 三模容错架构，每一路脉冲信号同步送入三组独立运算通道，硬件 2oo3 三取二表决，单点通道故障不会篡改采集数值、不会触发误停机；单通道内置断线、短路、信号幅值衰减诊断，覆盖 99% 以上故障检测覆盖率。单卡集成 16 路独立隔离采集通道，单通道可软件切换适配干接点、NPN 集电极开路、电压型脉冲，最高支持 50kHz 高频脉冲输入，完美匹配齿轮磁阻转速探头、体积式流量仪表；整机支持机架热插拔，更换模块全程不中断底层安全联锁逻辑。配套 TriStation 1131 软件配置脉冲量程、齿数换算、超速阈值、断线报警，广泛用于压缩机 CCS、燃机超速保护、火气流量监测、锅炉风量联锁等高可靠安全回路。
关键技术规格
| 参数项目 | 参数数值 |
|---|---|
| 完整型号 | EPI3382 |
| 适配系统 | Tricon Classic、Tricon CX 全系列 SIS 安全系统 |
| 采集通道 | 16 路相互电气隔离脉冲输入通道 |
| 脉冲兼容类型 | 无源干接点、NPN 集电极开路、0–24V 电压脉冲 |
| 最大输入频率 | 50kHz（单通道独立处理） |
| 安全架构 | TMR 三重独立通道，硬件 2oo3 表决逻辑 |
| 安全认证 | TÜV IEC61508 SIL3、ISA S84、API 670 机组保护认证 |
| 诊断能力 | 断线、短路、信号过低、通道硬件故障逐通道 LED 告警 |
| 维护特性 | 机架带电热插拔，单卡故障不中断系统安全逻辑 |
| 背板供电 | 24VDC 冗余背板供电，整机功耗≤16W |
| 工作温度 | -20℃ ~ +70℃ 工业宽温 |
| 安装机架 | 4328A、4329A 标准 Tricon 主机架插槽 |
| 单通道隔离 | 通道与背板 500VDC 电气隔离 |
| 配套软件 | TriStation 1131 组态、诊断、联锁程序编写 |
| MTBF 平均无故障时间 | 150000 小时 |
质量透明化检测流程
1. 入库验收检测
- 来源追溯：核验 Triconex 原厂整机序列号、出厂 16 通道脉冲校验报告，厂商可溯源生产批次
- 外观查验：金属壳体无磕碰、背板触点光亮无磨损、原厂防静电真空封条完整未拆
- 附件核对：配套原厂端子接线手册、出厂 QC 合格单据
2. Tricon 主机架全功能上机测试测试工装：标准 4328A Tricon 机架、高精度脉冲信号发生器、Fluke 115 万用表
- 16 通道同步输入 0–50kHz 脉冲信号，24 小时满载老化，TMR 三通道表决数值无偏差
- 模拟探头断线、线缆短路工况，逐通道故障诊断告警逻辑准确触发
- 高低温循环工况测试，高频脉冲采集无丢脉冲、数值漂移超标问题
- 500V 通道绝缘耐压测试，单通道与背板无漏电击穿风险
- 生成纸质质检报告，附带脉冲采集曲线、指示灯运行实拍视频，可发送客户核验
3. 电气与 TMR 安全检测
- 500V 摇表通道间、通道与背板绝缘测试，绝缘阻值＞10 MΩ
- 24V 宽电压波动测试，三重表决、脉冲采集精度不受电压波动影响
- 单通道故障注入测试，验证 2oo3 表决机制，其余 15 路通道采集完全不受干扰
4. 出厂封装
- 质检员粘贴 QC 合格标签，标注质检日期与机身序列号
- 独立真空防静电袋密封，加厚气泡膜防护背板触点与前端端子接口
- 外包装粘贴完整型号标识，区分 Tricon SIL3 三重冗余脉冲输入模块
