描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 型号 | 9651-110 |
| 制造商 | TRICONEX |
| 产品类型 | 数字输出端子板（DO Term Panel） |
| 通道数量 | 16 通道，非共点（Non-commoned） |
| 适配模块 | 3601E / 3603E / 3623 / 3636R / 3636T DO 模块 |
| 保护器件 | 每通道独立熔断器，带保险丝熔断状态指示灯 |
| 接线端子 | LOAD+、LOAD-、PWR+、PWR – 端子 |
| 接口 | 专用多芯电缆接口，对接 Tricon I/O 模块 |
| 工作温度 | -20℃ ~ +60℃ |
| 环境湿度 | 5%~95%，非冷凝 |
| 安全认证 | TÜV SIL3，用于 SIS 安全联锁系统 |
| 安装方式 | 控制柜面板安装 |
产品深度介绍

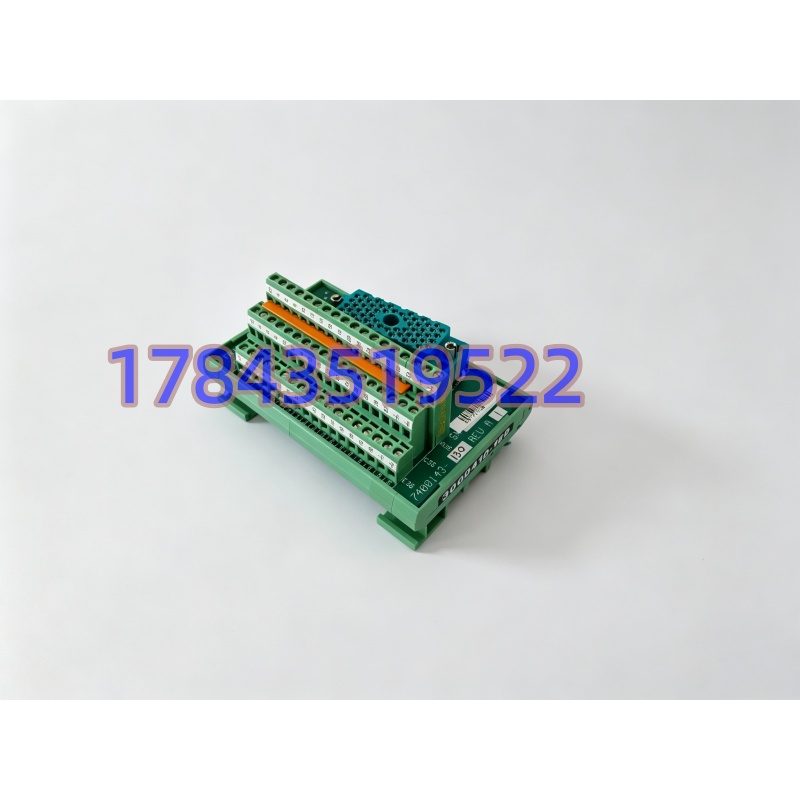

TRICONEX 9651-110 是 Tricon SIS 安全仪表系统配套的 16 通道非共点数字输出端子板，用于 DO 输出模块与现场电磁阀、切断阀执行器之间的信号转接。每一路通道配置独立保险丝和熔断指示灯，单回路短路不会影响其余 15 路安全输出。
非共点设计，各路输出回路电气相互隔离，避免公共地故障造成批量联锁失效。端子板通过专用多芯电缆连接 I/O 机架 DO 卡件，属于 SIS 系统现场接线关键备件。故障多体现为保险丝频繁熔断、端子氧化、连接器针脚腐蚀，会造成安全联锁回路拒动 / 误动，属于高风险备件。
应用场景与行业案例
SIS 安全系统很多联锁故障，并非 DO 卡损坏，而是端子板回路保险烧毁、接线端子腐蚀。很多现场工程师直接更换 I/O 卡件，没有排查端子板，风险极高。
典型应用场景：
- 石油化工 – 反应釜、加热炉 SIS 安全联锁 控制紧急切断阀、电磁阀，实现紧急工况下燃料切断。
- 油气长输管线 – 阀室 ESD 紧急停车系统 非共点隔离，单回路故障不扩散，保障管线安全关断。
- 电力行业 – 电厂锅炉 ESD、炉膛安全保护系统 紧急停炉、燃料切断联锁回路，SIL3 安全等级。
- 精细化工 – 间歇生产装置安全仪表系统 工艺危险工况联锁，满足安全规范审计要求。
- 制药行业 – 危险车间紧急停车系统
案例：山东化工厂 SIS 系统抢修 去年夏季，山东某化工厂 SIS 系统一路紧急切断阀无法动作，ESD 联锁测试失败。工程师更换 3601E DO 模块，故障依旧。 排查线路发现 9651-110 端子板对应通道保险丝熔断，端子受潮氧化。原厂订货周期长达 10 周，SIS 联锁功能不能长期处于降级状态。 我们入库完成回路导通、保险指示功能测试后发货。替换端子板，重新接线，全通道 SIS 联锁测试合格。 客户采购同款端子板作为 SIS 备用备件。
