描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 通道数 | 32 路，4 组 × 8 通道（分组隔离） |
| 输入电压 | 标称 24V DC；范围 20–42.5V DC |
| 输入类型 | 干接点（Dry Contact）、湿接点（Wet Contact 24V） |
| 冗余架构 | 三重化冗余（TMR），2oo3 表决 |
| 隔离 | 组间 500V AC 光电隔离；现场 — 系统隔离 |
| 响应时间 | < 15ms（可软件配置滤波 0–500ms） |
| 热插拔 | 支持在线更换，无需停机 |
| 工作温度 | -40°C 至 +70°C |
| 功耗 | < 6W |
| 适用系统 | Tricon v9 /v10 /v11 控制器 |
| 诊断 | 通道级 LED、模块状态、断线 / 短路检测 |
产品深度介绍

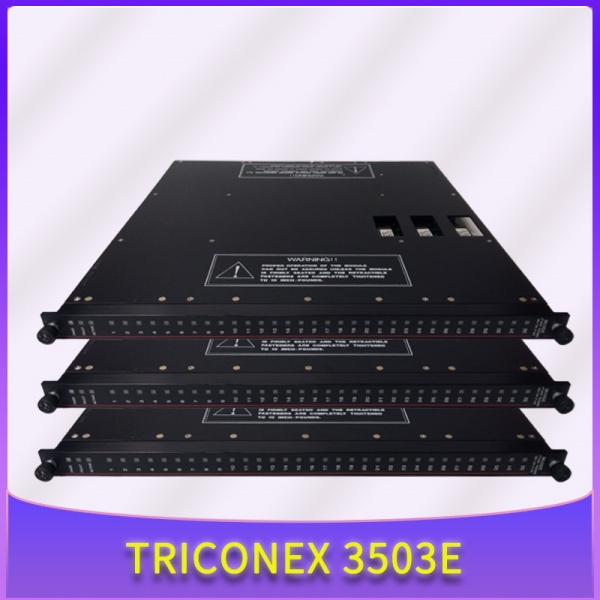

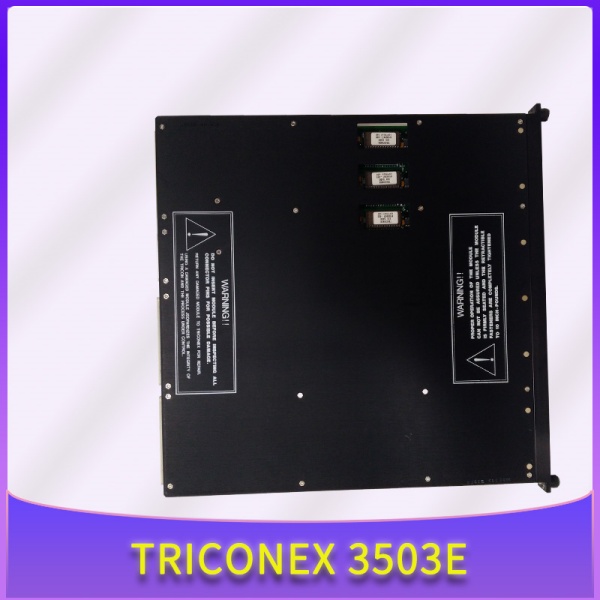

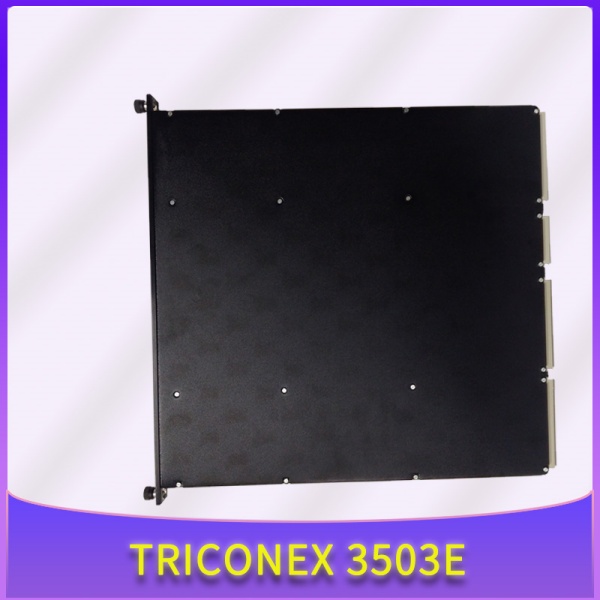

Triconex 3503E 是 Tricon SIS 系统的标准型数字量输入模块，专为 ESD、BMS、F&G 等安全关键场景设计。
- TMR 三重冗余：每个信号经三路独立采集、2oo3 表决，单路故障不影响安全输出。
- 32 通道高密度：4 组 ×8 通道分组隔离，减少布线、提升抗干扰。
- SIL3 安全认证：符合 IEC 61508 最高安全等级，适用于石化、电力、核电等高危行业。
- 全功能诊断：支持断线、短路、电源故障检测，提前预警、避免误联锁。
3503E vs 3503EN（核心区别）
- 3503E：通用标准版，适用于绝大多数 Tricon 系统，24V DC 为主。
- 3503EN：增强版（EN=Enhanced），扩展 AC 输入能力、更宽电压、更强抗干扰，适配复杂电磁环境。
- 兼容性：两者硬件引脚、功能、软件配置完全兼容，可直接互换。
应用场景
典型应用场景：
- 石油化工 ESD 紧急停车采集紧急按钮、切断阀阀位、泵状态、压力 / 液位开关信号，触发安全联锁。
- 油气长输管线 HIPPS 高压保护实时监测压力开关，异常时毫秒级关断，防止管线超压破裂。
- 电力锅炉 BMS/FSSS采集火焰检测器、炉膛压力开关、风门 / 燃料阀状态，保障燃烧安全。
- 海上平台 F&G 火气系统采集气体 / 火焰探测器、手动报警按钮，联动消防与关断。
- 核电安全系统监测冷却泵、辐射剂量、反应堆联锁信号，高可靠、抗电磁干扰。
质量检测流程（SOP）
- 外观溯源核验序列号、防伪标签；无损伤、无维修、接口完好。
- 机架上电Tricon v10 测试架验证 TMR 表决、状态灯、热插拔正常。
- 通道全测32 通道逐点 干 / 湿接点、通断、隔离、故障报警全功能测试。
- 老化稳定24 小时满负荷运行，监测温升、稳定性、无报错。
- 封装出货防静电包装、附测试报告、质保 1 年。
技术避坑指南（工程师实战）
❗ 分组隔离混接（高发坑）
- 问题：不同组信号共地、跨组混接 → 组间短路、信号串扰、DI 误动作。
- 避坑：严格 8 通道一组；每组独立 COM；不同组不共地、不混线。
❗ 干 / 湿接点混用
- 问题：有源信号接干接点 → 烧模块；无源接湿接点 → 无读数。
- 避坑： 干接点（无源） 直接接通道；湿接点（24V）注意极性匹配。
❗ 24V 极性接反
- 问题：湿接点无输入、灯不亮、报故障。
- 避坑：正极接通道、负极接 COM；接线前万用表测极性。
❗ 滤波时间不合理
- 问题：机械开关抖动 → 频繁通断、联锁误触发；滤波太长 → 安全响应慢。
- 避坑：按钮 / 开关 20–50ms；阀位 / 泵状态 10ms；危险信号不滤波。
❗ 接地不良引入干扰
- 问题：信号跳变、误报、DI 状态闪烁。
- 避坑：屏蔽单端接地；DI 地（DGND）与电源地（PGND）严格分开；远离动力电缆。
