描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | 9622-810（兼容替代型号 9662-810） |
| 点数 | 16 点共用数字输出（DO） |
| 工作电压 | 24VDC（±10%） |
| 每路输出电流 | 最大 1A，总电流 10A |
| 保护机制 | 每路配独立快速保险丝 |
| 故障指示 | 每路熔断对应 LED 指示灯 |
| 绝缘耐压 | DC1500V 隔离，反接保护 |
| 机械尺寸 | 132×105×52mm |
| 安装方式 | 35mm DIN 导轨安装 |
| 工作温度 | -10°C ~ +70°C（宽温可选 – 40°C~+85°C） |
| 防护等级 | IP30，波纹铝加固外壳 |
9622-810
产品深度介绍

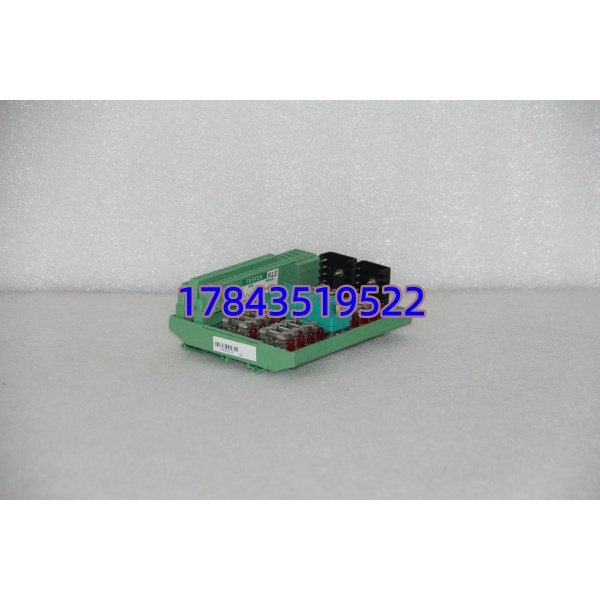

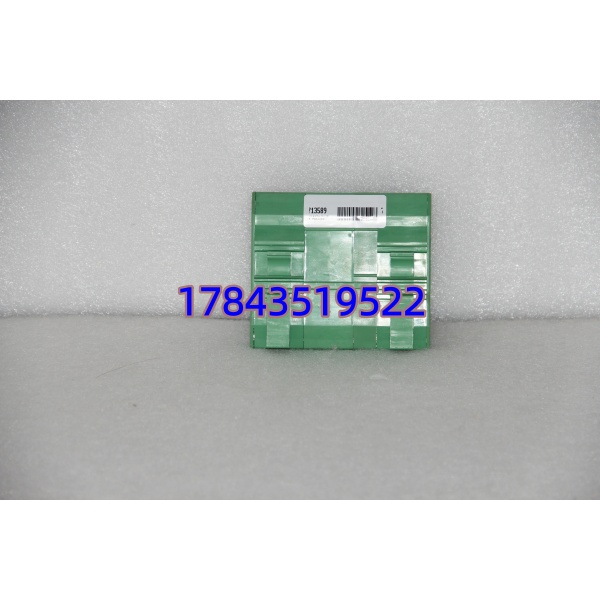

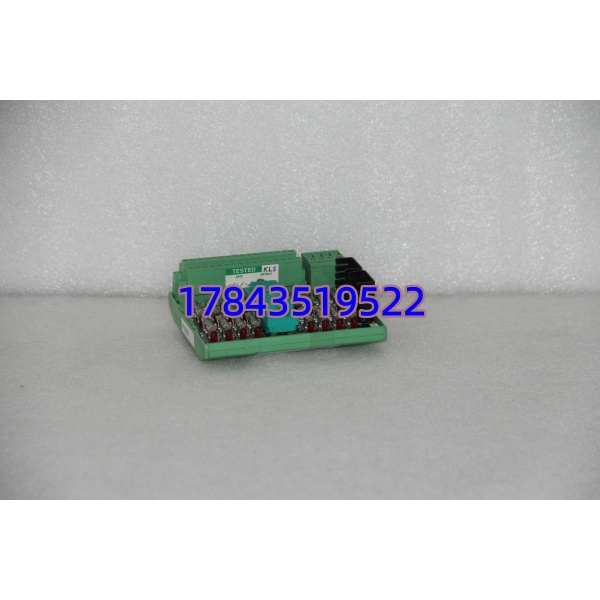

Triconex 9622-810（常称 9662-810）是 Tricon SIS 系统的数字输出端子板，作为系统输出模块与现场设备（如阀门、电机、继电器）的接口，简化现场布线并提升维护效率。采用16 点共用输出设计，每路通道配备独立快速保险丝与 LED 熔断指示灯，单路故障不影响其他通道，便于快速定位故障点。支持 24VDC 输出，兼容 Triconex 全系列 DO 模块，具备DC1500V 电压隔离与反接保护，抗干扰能力强，适配工业恶劣环境。导轨式安装，支持热插拔，无需停机即可更换，保障连续生产，是石油、化工、电力等行业安全联锁系统的常用备件。
9622-810
应用场景与行业案例
工程痛点
SIS 系统数字输出模块直接接线至现场设备时，存在布线杂乱、故障难定位、缺乏过载保护等问题，增加调试与维护难度，且易因短路损坏模块。
典型应用场景
- 石油化工 – 紧急停车系统（ESD）连接 DO 模块与紧急切断阀、放空阀，16 点密度适配多阀门控制，保险丝保护防止短路损坏系统。
- 电力行业 – 锅炉安全监控控制锅炉燃油阀、风机挡板等设备，LED 指示便于快速排查故障，宽温设计适配锅炉房高温环境。
- 煤化工 – 气化炉联锁控制连接现场电磁阀与执行器，共用输出设计减少接线复杂度，隔离保护抵御现场强电磁干扰。
- 天然气处理 – 站场安全控制控制进站 / 出站切断阀、放空阀，导轨式安装节省机柜空间，热插拔设计减少停机维护时间。
真实案例
某大型化工厂 ESD 系统扩容，新增 12 路阀门控制，原直接接线方式导致机柜布线混乱，故障排查耗时久。更换 Triconex 9622-810 端子板后，布线整齐清晰，单路熔断可通过 LED 快速定位，维护时间缩短 80%，且独立保险丝保护避免现场短路损坏系统模块，运行稳定无故障。
9622-810
核心卖点与差异化
- 16 点集成设计：单端子板集成 16 路 DO 接口，减少布线复杂度，节省机柜空间。
- 每路独立保护：每路配快速保险丝 + LED 指示，短路自动保护，故障可视化，定位快。
- 强抗干扰能力：DC1500V 隔离 + 反接保护，适配工业强电磁干扰、恶劣工况环境。
- 便捷安装维护：DIN 导轨安装，支持热插拔，无需停机更换，降低维护成本。
- 原厂兼容适配：与 Triconex Tricon 系列 DO 模块无缝匹配，组态无需额外配置。
