描述
关键技术规格
| 参数项目 | 参数数值 |
|---|---|
| 完整型号 | 9563-810，副编码 3000510-380 |
| 适配 I/O 卡件 | 3503E、3505E 32 通道 TMR 数字输入模块（1 块 DI 卡搭配 2 块 9563-810） |
| 通道容量 | 单块底板 16 路独立 24V AC/DC 数字输入回路 |
| 单通道保险规格 | 1A 慢熔保险，每通道独立熔断保护 |
| 故障指示 | 每通道配套红色 LED，保险熔断常亮告警 |
| 单通道泄漏电流 | 典型 2.5 mA，最大 3.3 mA |
| 隔离设计 | 通道与背板、通道相互间高压隔离，阻断地环路干扰 |
| 接线端子 | 标准插拔式弹簧端子，适配 1.0~2.5mm² 现场线缆 |
| 安装方式 | DIN 标准导轨卡扣安装，机柜侧装固定 |
| 整机功耗 | 满载工况最大 8 W |
| 工作温度 | 0 ℃ ~ +60 ℃机柜内；存储 – 40 ℃ ~ +85 ℃ |
| 环境湿度 | 5%~95% RH，无冷凝工况 |
| 物理尺寸 | 114.3 mm × 127 mm × 108 mm，整机净重 1.2 kg |
| 合规认证 | IEC61508 SIL3、CE、UL 工业安全认证 |
| 配套线缆 | 专用扁平电缆对接 3503E/3505E DI 卡件背板接口 |
产品深度介绍

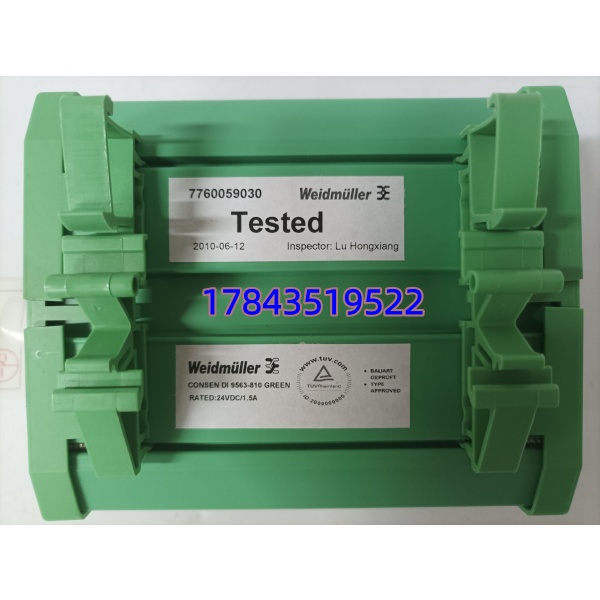

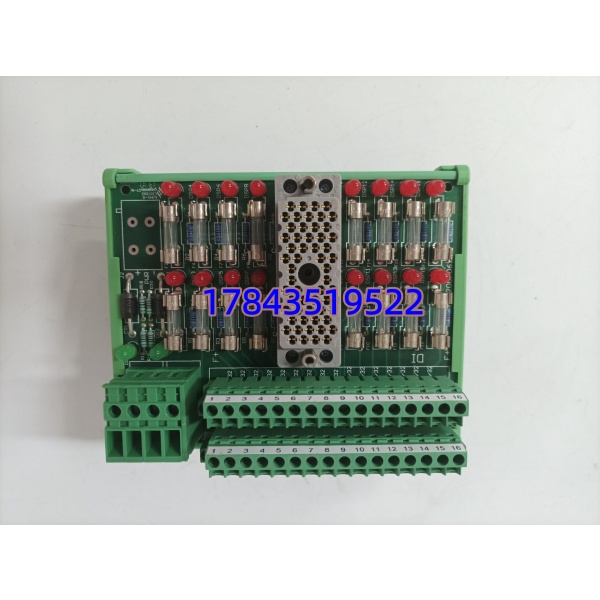

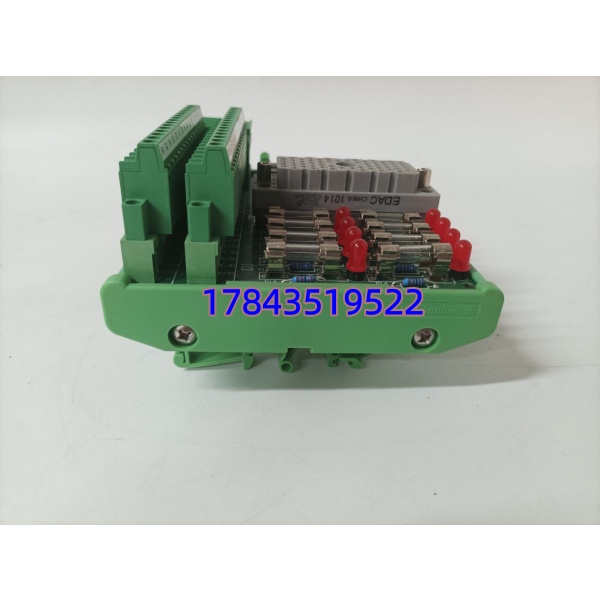

9563-810 是 Tricon 三模冗余安全系统专用 16 通道数字输入端子底板，必须成对搭配 32 点 DI 卡 3503E/3505E 使用，现场急停开关、压力开关、火焰检测器、阀位反馈等安全触点线缆全部接入本底板，不直接插拔主控 I/O 卡件，避免检修时高压损伤卡件金手指。底板为每一路安全输入回路配置独立 1A 慢熔保险，现场线路短路、线缆破皮时仅熔断单通道保险，其余 15 路安全回路不受影响；保险熔断对应通道红色指示灯常亮，运维人员无需上位软件即可快速定位故障回路，大幅缩短安全回路排查时长。板载隔离电路可抵御厂区变频器、大功率电机产生的电磁干扰，杜绝触点信号误报、安全联锁误触发。整套硬件满足 SIL3 安全完整性规范，是加氢装置 ESD 紧急停车、锅炉 FSSS 炉膛火焰检测、透平机组阀位反馈回路标准配套部件；原厂成套卡件 + 底板供货周期长，存量装置抢修优先选用现货 9563-810，原有现场线缆可直接复用，无需重新布线。
应用场景与行业案例
工程痛点描述炼化、电厂存量 Tricon SIS 安全机柜配套 9563-810 端子底板常年运行，出现端子氧化、保险底座烧蚀、隔离电路老化问题，急停、火焰检测信号频繁断线误报。安全输入回路失效会导致超温超压无联锁保护，存在爆炸、机组非计划停机重大安全风险；原厂成套 DI 卡 + 端子底板订货周期 8~11 周，装置无法长期降负荷人工值守。9563-810 底板与原有 3503E/3505E 卡件完全匹配，直接导轨替换即可恢复全部安全检测回路。
典型应用场景
- 石油炼化 – ESD 紧急停车系统加氢装置反应器超压、氢气泄漏检测开关、现场急停按钮信号采集，单通道保险隔离杜绝线路短路扩散故障。
- 火力发电 – FSSS 炉膛安全监控系统火焰检测器、燃气阀门阀位反馈、炉膛压力高低开关信号接入，熔断指示灯快速定位失效检测回路。
- 煤化工 – 合成气透平机组保护系统防喘振开关、润滑油压力低联锁触点采集，强粉尘、温差工况稳定传输安全离散信号。
- 油气海上平台 – 井口关断安全系统海上盐雾环境下各类压力、液位安全开关分线，独立保险避免单路仪表故障波及整套平台联锁。
- 精细化工 – 高压反应釜防爆安全系统超温、超压、搅拌故障安全触点采集，隔离电路抵御车间接地环流干扰，防止联锁误动作。
真实工程案例山东某煤制油装置 Tricon SIS 机柜内两块 9563-810 端子底板多路保险座烧蚀，炉膛火焰检测信号持续间歇性丢失，装置只能降低负荷生产，防止无火焰保护引发爆燃风险。咨询施耐德原厂，3505E DI 卡配套端子底板成套订货周期 10 周，生产损耗持续扩大。采购当日调取全新 9563-810 现货，完成回路绝缘、通道负载、72 小时满载老化全套测试后专车发出。现场工程师导轨直接替换端子底板，原有现场线缆、扁平对接电缆完全复用，与原有 3505E DI 卡总线握手正常，16 路火焰、阀位反馈信号无断线误告警。该项目后续采购四块 9563-810 作为安全机柜常备备用底板。
