描述
产品深度介绍

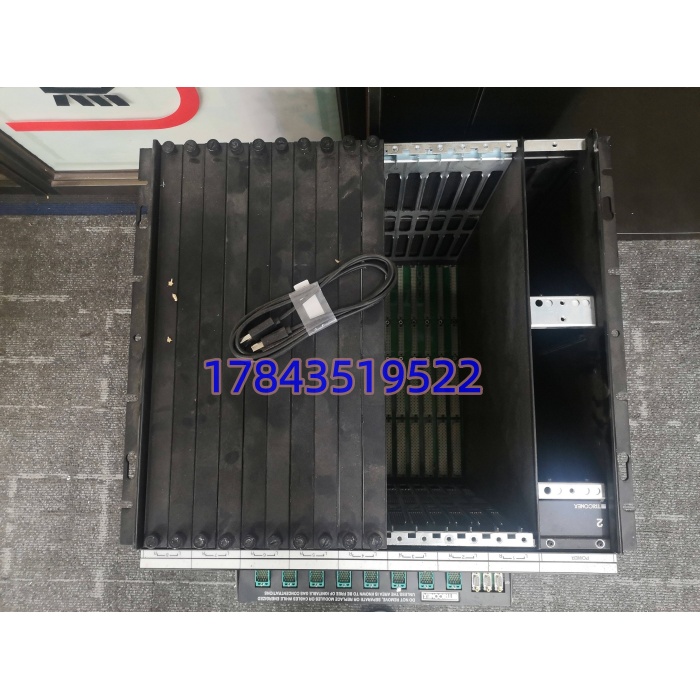

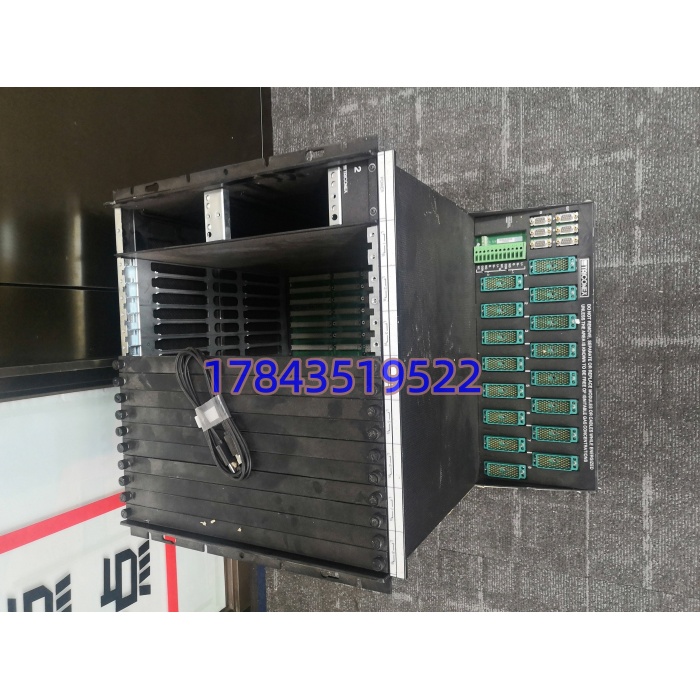

TRICONEX 8111 是施耐德电气旗下 Tricon 系列的扩展机箱，专为安全仪表系统（SIS）设计，需与 8110 主机箱配合使用，用于扩展系统 I/O 点数与通信能力。作为 Tricon 系统的核心扩展单元，8111 采用三重模块冗余（TMR）架构，内置 2 块冗余电源，支持模块热插拔，可在 – 40°C 至 + 70°C 恶劣环境稳定运行，广泛应用于石油化工、电力、冶金等安全关键场景
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | 8111 |
| 槽位数量 | 8 个逻辑槽（I/O/ 通信模块） |
| 电源配置 | 90–264VAC 宽幅输入，冗余双电源自动切换 |
| 总线类型 | TriBus（冗余）、I/O Bus（冗余） |
| I/O 总线距离 | 主机箱至最后扩展机箱≤30 米 |
| 工作温度 | -40°C ～ +70°C |
| 尺寸（宽 × 深 × 高） | 483mm × 578mm × 451mm |
| 重量 | 约 24.5kg |
| 兼容系统 | Tricon v9.0～v11.x |
| 热插拔 | 支持 I/O 模块在线更换 |
| 防护等级 | IP20（机柜内安装） |
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一：
- 通知生产部门停机计划，确认系统切换至安全状态
- 断开控制系统电源（含 UPS），等待 5 分钟放电
- 佩戴防静电手环，在防静电垫上操作
工具与备份：
- 十字螺丝刀（PH1）、万用表、标签纸、手机
- 导出系统程序至 U 盘 + 云端
- 拍照记录旧模块 DIP 开关、接线端子、机架布局
阶段二：拆卸旧机架（15 分钟）
- 移除前盖卡扣，断开所有接线并标签标注
- 按压导轨卡扣，垂直向外拉出机架（避免背板针脚弯曲）
- 检查背板连接器，用压缩空气清理灰尘（禁止手触针脚）
阶段三：安装新机架（20 分钟）
- 静电防护后取出新机架，核对型号与旧机架一致
- 复刻配置：按照片设置 DIP 开关 / 跳线（站地址、波特率、终端电阻）
- 对准背板连接器垂直插入，听到 “咔哒” 声确认卡扣到位
- 按标签恢复接线，端子螺丝扭矩约 0.5N・m，轻拉线缆确认固定
自检清单：
- DIP 开关设置无误
- 所有线缆连接牢固
- 机架卡扣锁定，无倾斜
- 无工具遗留机架内
阶段四：上电测试（15 分钟）
- 上电前测量电源电压（24V DC±10%），确认无短路
- 控制机架单独上电，观察 LED 指示灯：绿灯常亮为正常，红灯闪烁需查故障代码
- 连接编程软件，扫描网络核对模块固件版本
- 下载备份程序，测试 I/O 点响应与通讯状态
- 系统运行 30 分钟无报警，记录更换信息至维护日志
常见问题解答 (FAQ)
Q1：8111 机架能单独当主机使用吗？
A：不能。8111 是纯扩展机箱，不含主处理器（MP），必须搭配 8110 主机箱（含 3 个 3008/3009 CPU）使用，单台主机箱最多可带 14 个 8111 扩展机箱。
Q2：8111 支持热插拔吗？更换时需要停机吗？
A：支持 I/O 模块在线热插拔，无需停机更换模块；但机架整体更换必须断电，避免背板短路或系统宕机。曾有项目因未断电插拔机架，导致背板连接器烧毁，延误生产 2 天。
Q3：8111 和 8112 机架有什么区别？可以互换吗？
A：不能直接互换，核心差异在功能与应用场景：
- 8111：本地扩展，8 槽位，I/O 总线距离≤30 米，用于就近扩展 I/O
- 8112：远程扩展，含 1 个 RXM 槽 + 6 个 I/O 槽，光纤传输最远 12km，用于远距离站点连接
Q4：8111 机架的质保期多久？
A：全新原装提供12 个月质保（自发货日起），质保范围为硬件非人为故障；人为损坏（静电击穿、进水、摔落）、超规格使用不在质保内。
Q5：如何鉴别 8111 是否为全新原装？
A：可通过 3 点验证：
- 查看原厂防静电袋、装箱单、序列号（可向施耐德官方查询）
- 检查机架无划痕、无腐蚀、无维修痕迹，背板针脚完好
- 提供入库检测报告与上机测试视频，确保功能正常
