描述
产品深度介绍

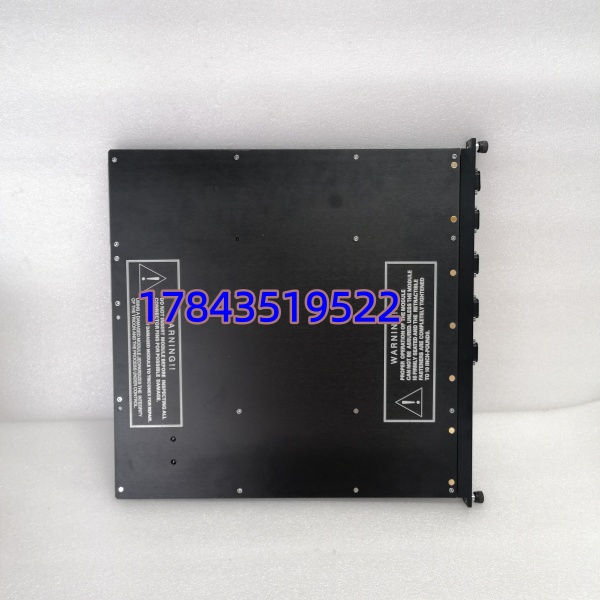

TRICONEX 4351B 是 Tricon v10.0 + 安全仪表系统（SIS）的核心三重化冗余通讯模块（TCM），专为核电、石化、天然气等高危行业设计，保障安全系统与外部网络的可靠互联。
集成双路 10/100BaseT 以太网与4 路 RS-232/485 串口，支持 Modbus TCP/RTU、TriStation、OPC、SNTP 等协议，可同时连接上位机、第三方 PLC 与串口设备。采用 TMR 架构，单模块故障不中断通讯；支持热更换，维护无需停机，显著提升系统可用性。
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 型号 | TRICONEX 4351B |
| 品牌 | TRICONEX（Schneider Electric） |
| 系统架构 | 三重化冗余（TMR），硬件表决 |
| 处理器 | 32 位，33MHz |
| 内存 | 1MB RAM / 4MB Flash |
| 以太网口 | 2×RJ45，10/100Mbps 自适应 |
| 串口 | 4×DB-9，RS-232/485 可选 |
| 支持协议 | Modbus TCP/RTU、TriStation、OPC、SNTP、TSAA |
| 隔离电压 | 500VDC（端口间） |
| 电源 | 24VDC（18–30VDC），冗余供电 |
| 功耗 | ≤20W |
| 工作温度 | -40°C ~ +70°C |
| 安全等级 | IEC 61508 SIL3 |
| 尺寸（宽 × 高 × 深） | 405×21×400mm |
| 重量 | 2.3kg |
质量检测流程
- 入库验收检测
- 核对原厂型号、序列号、出厂标签，来源可追溯
- 外观：无腐蚀、无划痕、连接器引脚完好、无维修痕迹
- 附件：防静电袋、合格证、说明书齐全
- 上机功能测试
- 测试环境：Tricon TMR 系统专用测试机架
- 通电自检：TMR 三通道同步启动，RUN 绿灯常亮、无 ERR 报错
- 以太网测试：双网口分别连接交换机，Modbus TCP 通讯稳定
- 串口测试：4 路 RS-485 连接 Modbus RTU 从站，收发正常
- 冗余切换：模拟单网口 / 串口故障，系统自动切换、通讯不中断
- 负载测试：连续运行 24 小时，温升≤35K，无异常
- 生成带通讯日志的测试报告
- 电气参数测试
- 绝缘电阻：500V 摇表，端口 – 地 > 10MΩ
- 隔离耐压：端口间 500VDC 持续 1 分钟，无击穿
- 固件与配置验证
- 读取固件版本，匹配 Tricon v10.0 + 系统
- 备份默认网络 / 串口配置，确保即插即用
- 最终质检与包装
- 质检员签字，贴 QC 合格标签（含日期与序列号）
- 双层防静电袋密封，气泡膜 + 硬纸箱加固，防潮防振
技术避坑指南
- 固件版本不匹配
- 问题：新模块固件过新 / 旧，导致 Tricon 背板通讯握手失败
- 避坑：更换前读取原模块固件版本，采购时明确版本范围；差异时由供应商远程刷新
- 案例：某电厂更换 4351B 后，系统报 “TCM Mismatch”，排查发现固件从 V10.2 升至 V10.3，协议不兼容
- 网络 / 串口参数配置错误
- 问题：IP 地址冲突、串口波特率 / 数据位不匹配，导致通讯中断
- 避坑：更换前拍照记录原模块网络参数（IP、子网掩码）与串口配置（波特率、地址）；新模块上电前复刻设置
- 警示：4351B 默认 IP 为 192.168.1.1，直接上电易与现场网络冲突，务必先改 IP
- 热更换操作违规
- 问题：带电插拔角度倾斜，导致背板针脚弯曲、TMR 背板短路
- 避坑：支持热更换，但需垂直插拔、力度均匀；操作前佩戴防静电手环
- 教训：某维护人员斜插模块，导致背板电源短路，SIS 系统紧急停机 2 小时
- 冗余配置不完整
- 问题：仅单模块运行，未配置冗余 4351B，故障时通讯中断
- 避坑：SIL3 系统要求双冗余 4351B配置，互为备份；安装时同步配置两块模块
- 数据：单模块 MTBF 约 50,000 小时，双冗余 MTBF 可达 200,000 小时
- 环境温湿度超标
- 问题：机柜温度超 70°C 或湿度过高，导致模块过热保护、通讯丢包
- 避坑：确保机柜通风良好，温度控制在 – 40°C~+70°C；雨季加强除湿
- 案例：夏季某装置机柜超温至 75°C，4351B 频繁闪红灯，降温后恢复正常
