描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 模块型号 | 3805E |
| 输出通道 | 8 路模拟输出（AO） |
| 输出信号 | 4-20mA（支持 + 6% 超量程） |
| 分辨率 | 12 位 |
| 精度 | ±0.25%FSR（0–60℃） |
| 系统架构 | TMR 三重冗余，三取二表决 |
| 安全等级 | SIL3（安全完整性等级） |
| 响应时间 | 通道故障切换＜10ms |
| 供电 | 24–42.5V DC，单模块≤1A |
| 工作温度 | -40℃ ~ +70℃ |
| 特性 | 支持热插拔、自校准、负载开路检测 |
| 尺寸 / 重量 | 约 160×160×120mm / 约 0.8kg |
产品深度介绍

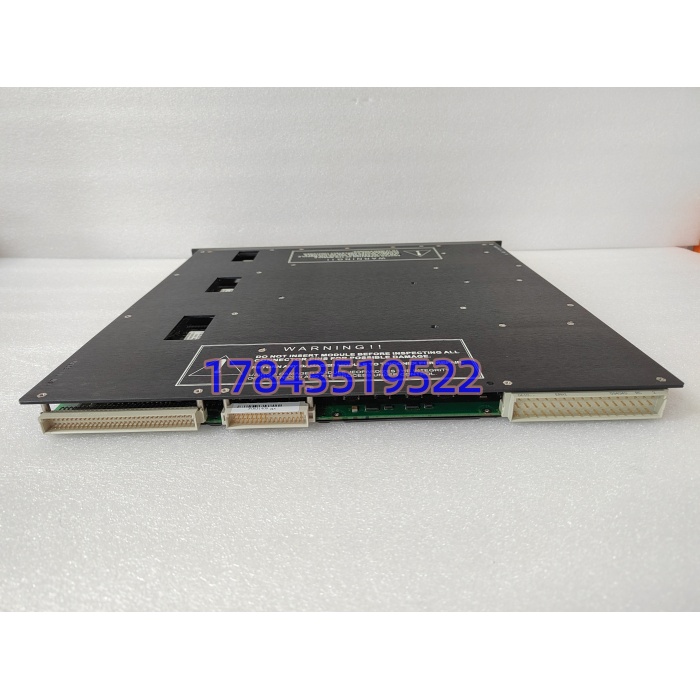

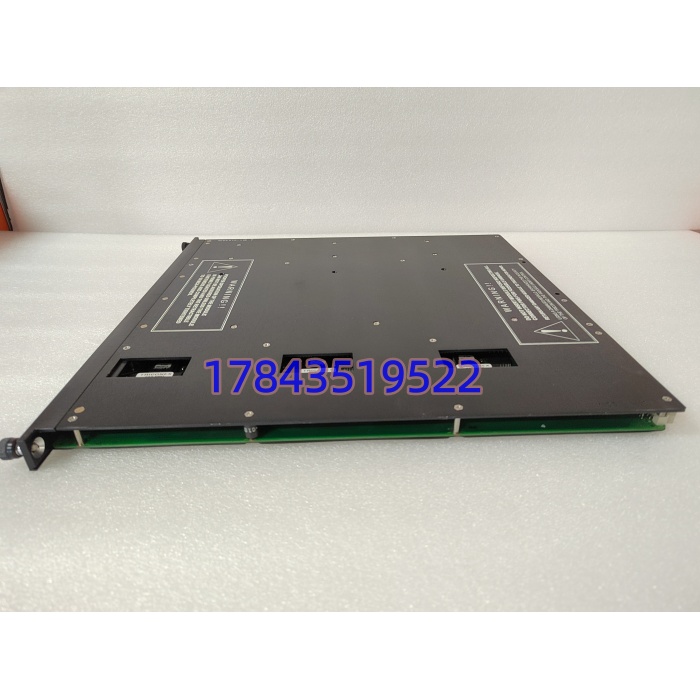

TRICONEX 3805E 是 Tricon SIS 系统专用的三重冗余模拟输出模块，负责将主控制器的数字指令转换为 4-20mA 标准模拟信号，驱动现场调节阀、执行器等设备。
模块采用TMR 三重化架构，三个独立通道同步运算、三取二表决，单点故障不影响输出，满足 SIL3 安全要求。自带自校准、回路监测与开路检测，配合热插拔功能，可在线更换不停车，适配石化、油气等高危连续生产场景
应用场景与行业案例
工程痛点
高危行业 SIS 系统中，模拟输出回路一旦故障，可能导致安全阀误动作或 ESD 关断失效，引发重大安全事故。普通单通道模块无冗余，故障概率高；非热插拔模块更换必须停机，损失巨大。
典型应用场景
- 石油化工 – 反应釜 / 精馏塔控制输出 4-20mA 信号控制进料阀、温度调节阀，异常时执行安全关断，保障反应过程安全。
- 油气行业 – 海上平台 ESD 系统驱动紧急关断阀、放空阀，火气系统报警时快速切断流程，防止爆炸与泄漏。
- 电力行业 – 锅炉 / 汽轮机安全控制控制蒸汽阀门、燃油调节阀，在超温 / 超压时执行保护动作，避免设备损坏。
- 精细化工 – 高压联锁保护控制高压容器泄压阀、隔离阀，联锁动作时精准执行，保障人员与设备安全。
真实案例
案例：华南某炼化装置 SIS 模块老化更换2025 年 10 月，华南某炼化厂 SIS 系统 3805E 模块老化，偶发输出漂移，调节阀开度不准，存在工艺失控风险。原模块无冗余，故障时需停机更换，单次损失超 50 万元。
更换为全新 TRICONEX 3805E，利用热插拔功能在线替换，全程 20 分钟，未中断生产。模块 TMR 架构稳定，输出精度 ±0.25% FSR，漂移问题彻底解决。
改造后连续运行 7 个月无异常，每年规避 3–5 次潜在停机，减少损失超 200 万元。
