产品深度介绍
Triconex 3805（3805E）是Tricon SIS 系统的核心模拟输出模块，专为石油、化工、电力等高危行业的安全关键控制设计。采用三重模块冗余（TMR）架构，三个独立通道同步输出并 2oo3 表决，单点故障不中断控制，达到IEC 61508 SIL3安全等级。模块提供 8 路独立模拟输出，可编程 4-20mA 电流或 0-10V 电压信号，12 位分辨率，精度 ±0.25% FS，可直接驱动阀门定位器、伺服控制器、变频器等现场执行设备。内置通道级诊断与电流回读监测，实时校验输出精度，异常时自动报警并隔离故障通道，是紧急停车系统（ESD）、燃烧管理系统（BMS）与安全联锁的核心控制备件。

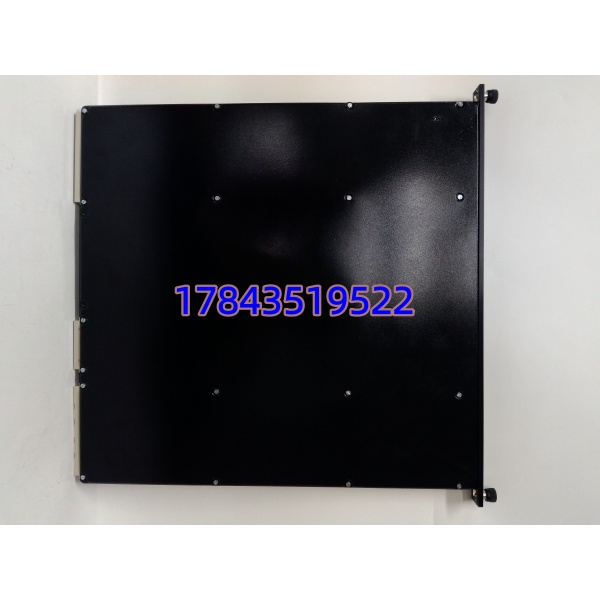

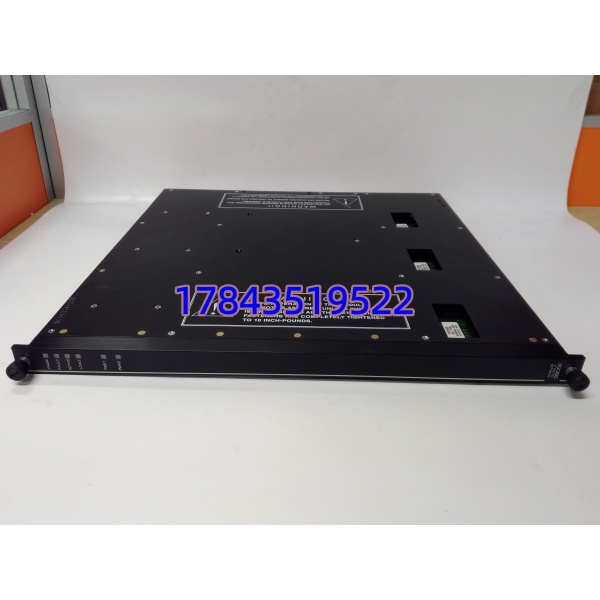

英维思3805E
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 原厂料号 | 3805（增强型 3805E） |
| 适配系统 | Tricon v9~v10 SIS 系统、安全仪表系统（ESD/BMS/F&G） |
| 通道数量 | 8 路独立模拟输出（AO） |
| 输出信号 | 4-20mA DC（+6% 超量程）或 0-10V DC（可编程） |
| 分辨率 | 12 位 |
| 输出精度 | <±0.25%FS（4-20mA，0~60℃） |
| 冗余架构 | TMR 三重冗余，单通道故障切换 < 10ms |
| 诊断功能 | 通道电流回读监测、短路 / 开路 / 过流诊断 |
| 负载能力 | 电流模式：≤600Ω；电压模式：≥1kΩ |
| 隔离强度 | 通道间共地返回，直流耦合；耐压 300V AC |
| 工作温度 | 0℃ ~ +60℃（增强型 – 20℃~+60℃） |
| 供电 | +24V DC（±10%），功耗≤20W |
| 尺寸（宽 × 高 × 深） | 122mm × 260mm × 25mm |
| 重量 | 约 0.5kg |
| 安全认证 | TÜV IEC 61508 SIL3、SIL2 |
| 质保周期 | 12 个月 |

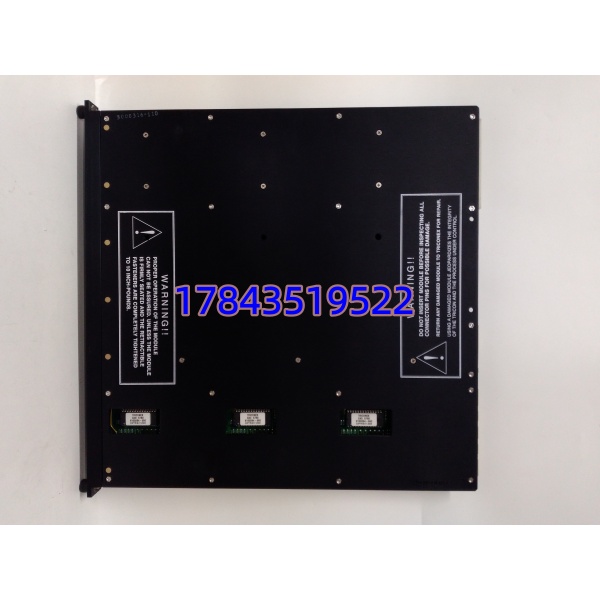

英维思3805E
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全强制要求
- 确认 SIS/ESD 系统停机锁定，挂牌警示
- 关闭机柜总电源，静置 5 分钟，确保电容放电
- 佩戴防静电手环，在防静电垫上操作
工具准备：十字螺丝刀、防静电手环、万用表、手机（拍照旧模块接线与拨码）备份工作：导出系统配置，记录旧模块通道配置与接线端子
阶段二：旧模块拆卸（15 分钟）
- 打开控制柜，定位 3805（3805E）模块
- 拔下24V 电源、现场输出信号线、背板通讯线（标记线号）
- 松开模块上下固定螺丝，沿导轨平稳抽出旧模块
- 清理槽位灰尘，检查背板连接器针脚无弯曲、氧化
阶段三：新模块安装（15 分钟）
- 核对型号3805/3805E无误，拆除防静电包装
- 按旧模块配置，设置输出类型（mA/V）、通道地址、冗余模式开关
- 对准导轨推入模块，拧紧固定螺丝，确保背板接触可靠
- 按标记恢复接线，端子扭矩 0.8N・m，检查无松动、短路
阶段四：上电调试（20 分钟）
- 确认接线无误，模块单独上电
- 观察 LED：电源绿灯常亮、无报警红灯灭
- 用万用表校验各通道输出：4-20mA 或 0-10V 精度正常
- 连接 TriStation，下载配置，读取诊断日志，无故障记录
- 接入负载，空载试运行 30 分钟，参数稳定后投用
常见问题解答（FAQ）
Q1：3805 和 3805E 有什么区别？能直接替换吗？A：3805E 是增强型，工作温度扩展至 – 20℃~+60℃，优化了诊断算法与抗干扰能力；标准版 3805 为 0℃~+60℃。硬件引脚兼容，可直接替换，替换后需在软件中启用增强诊断功能。
Q2：模块输出不稳或报警，如何排查？A：排查步骤：① 检查 24V 供电是否稳定（±10% 内）；② 核对输出负载是否在允许范围（电流≤600Ω）；③ 检查接线端子是否松动、氧化或短路；④ 用万用表测量通道回读电流，判断是模块还是负载故障；⑤ 查看 TriStation 诊断日志，定位过流 / 开路 / 超温故障。
Q3：3805 可以和其他 Tricon I/O 模块混用吗？A：完全可以。Tricon 系统支持 3805（AO）、3721（AI）、3625（DI）、3503（DO） 等模块混合组态，通过背板高速总线通讯，自动识别并同步冗余数据，无需额外配置。
Q4：这款模块是原装正品吗？如何验证？A：我们提供的 3805/3805E 为全新原装正品，原厂密封包装，可提供序列号查询、出厂合格证及原厂装箱单，支持质保一年。
